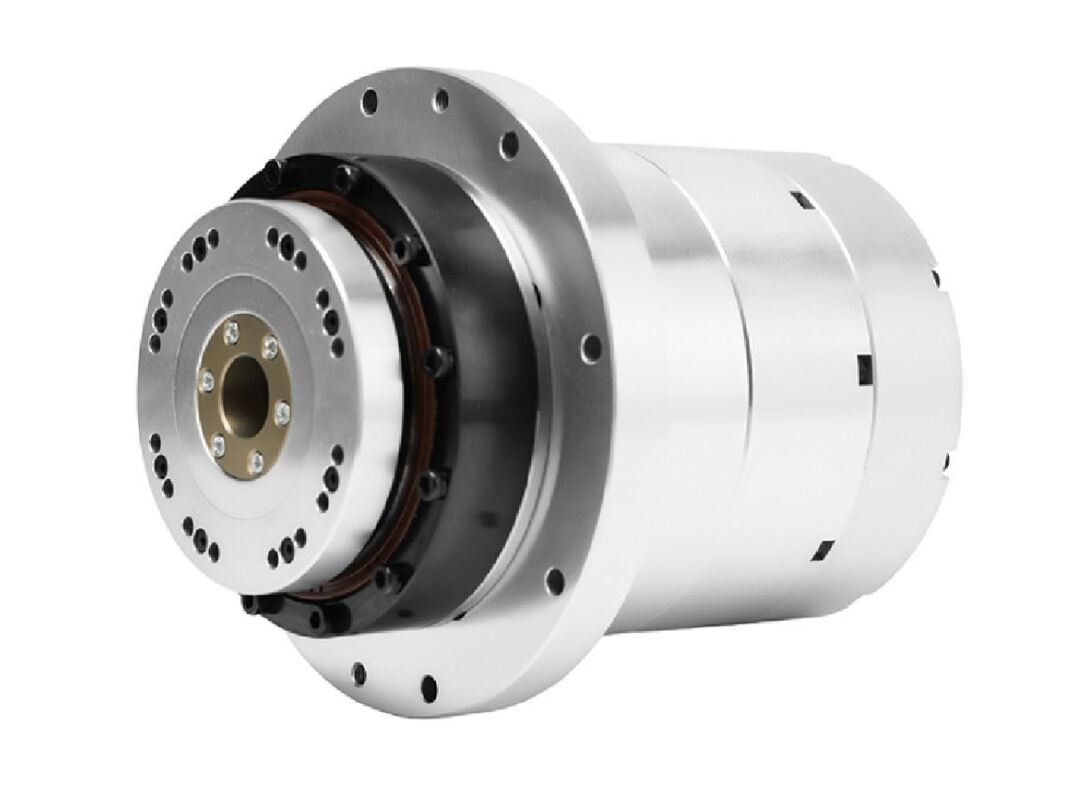

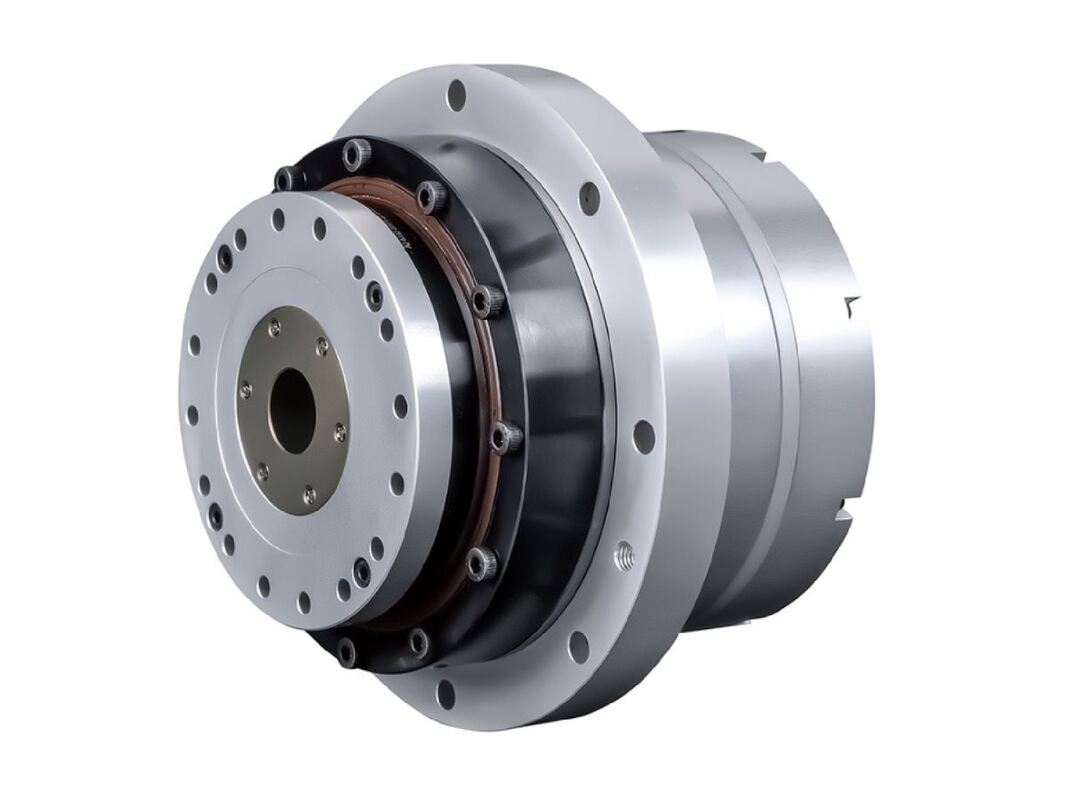

محركات HATF الارتباطية الخدمية الدورية متوافقة مع محركات الارتباط من النماذج 11 و 14 و 17 و 20 و 25 و 32 و 40 و 50 و 58 ، وتوفر نطاق عزم الدوران من 4 N · m إلى 1200 N · m.إنهم مجهزون بمصممين مطلقين متعددي الدورات مستخدمين بروتوكول (تاماغاوا)، تقدم تكوينات من دورة واحدة 17-بيت / متعددة دورة 16-بيت أو دورة واحدة 23-بيت / متعددة دورة 16-بيت. بالإضافة إلى ذلك، إعدادات مكفّل مزدوج هي خيار. بناءً على نموذج HAS الصلب،تميز محركات HATF بشريحة متكاملة تسمح بالتركيب عندما يكون التثبيت على الوجه النهائي غير ممكنهذا التصميم يحسن الدعم لكل من الأحمال المحورية والشعاعية مع زيادة مقاومة الاهتزازات والصدمات.
التوزيع المتساوي للحمل
يضمن تصميم شفرة الاتصال الوجه أن كل من القوى الشعاعية والمحورية تنتشر بالتساوي على الشفرة ، مما يساعد على تقليل الاهتزازات وحركة الوحدة أثناء تشغيلها.
التثبيت المبسط
باستخدام التثبيت من خلال الاتصال بالوجوه، لا توجد حاجة إلى محاذاة دقيقة للعمود، مما يؤدي إلى تجميع أسرع وأسهل.
انخفاض تكاليف المعايرة
يعمل الستار كدليل للوحدة ، مما يقلل بشكل كبير من الوقت والجهد اللازمين للتحقيق والمعايرة أثناء عملية الإعداد.
صيانة سهلة واستبدالها
يمكن فصل الوحدات الفردية ببساطة عن طريق تخفيف المسامير ، مما يسمح بإجراء الصيانة دون إزعاج المكونات المجاورة ، وبالتالي تقليل وقت الإصلاح ووقت التوقف.
| معايير المنتج ((AC-220V) | ||||||||||||||||||||||||||||||||||
| النموذج | HATF11 | HATF14 | HATF17 | HATF20 | HATF25 | HATF32 | HATF40 | HATF50 | HATF58 | |||||||||||||||||||||||||
| نسبة التخفيض | / | 51 | 101 | 51 | 81 | 101 | 51 | 81 | 101 | 121 | 51 | 81 | 101 | 121 | 161 | 51 | 81 | 101 | 121 | 161 | 51 | 81 | 101 | 121 | 161 | 51 | 81 | 101 | 121 | 161 | 51 | 101 | 51 | 101 |
| عزم الدوران القياسي | N·M | 4 | 8 | 8.6 | 13.5 | 13.5 | 27 | 33 | 49 | 49 | 30 | 48 | 58 | 61 | 61 | 68.5 | 107 | 133 | 133 | 133 | 133 | 206 | 264 | 267 | 267 | 242 | 351 | 460 | 557 | 557 | 642 | 823 | 951 | 1200 |
| عزم دوران ذروة | N·M | 8.3 | 11 | 23 | 29 | 34 | 43 | 53 | 66 | 66 | 69 | 91 | 102 | 108 | 113 | 121 | 169 | 194 | 207 | 217 | 267 | 376 | 411 | 436 | 459 | 497 | 641 | 702 | 762 | 800 | 1163 | 1211 | 1828 | 1964 |
| السرعة المسجلة | RPM | 69 | 35 | 59 | 37 | 30 | 59 | 37 | 30 | 25 | 59 | 37 | 30 | 25 | 19 | 49 | 31 | 25 | 21 | 16 | 45 | 28 | 23 | 19 | 14 | 39 | 25 | 20 | 17 | 12 | 27 | 22 | 27 | 22 |
| السرعة القصوى | RPM | 102 | 51 | 118 | 74 | 59 | 118 | 74 | 59 | 50 | 118 | 74 | 59 | 50 | 37 | 94 | 59 | 48 | 40 | 30 | 90 | 57 | 49 | 38 | 29 | 80 | 51 | 41 | 34 | 25 | 37 | 30 | 37 | 30 |
| التيار المسموح به | أ | 0.98 | 0.99 | 0.78 | 0.77 | 0.62 | 2.36 | 1.82 | 2.17 | 1.81 | 2.63 | 2.65 | 2.56 | 2.25 | 1.69 | 3.90 | 3.84 | 3.83 | 3.20 | 2.40 | 5.82 | 5.68 | 5.83 | 4.93 | 3.7 | 8.72 | 7.97 | 8.37 | 8.46 | 6.36 | 11.94 | 12.27 | 17.68 | 17.89 |
| الحد الأقصى للتيار | أ | 2.03 | 1.36 | 2.09 | 1.66 | 1.56 | 3.68 | 2.92 | 2.92 | 2.44 | 6.04 | 5.02 | 4.51 | 3.98 | 3.13 | 6.90 | 6.07 | 5.58 | 4.97 | 3.92 | 11.69 | 10.36 | 9.08 | 8.04 | 6.36 | 17.91 | 14.55 | 12.75 | 11.58 | 9.13 | 21.62 | 18.06 | 33.99 | 29.29 |
| ثابت العزم | N·M/أسلحة | 4.08 | 8.08 | 11.02 | 17.50 | 21.82 | 11.42 | 18.14 | 22.62 | 27.10 | 11.42 | 18.14 | 22.62 | 27.10 | 36.06 | 17.54 | 27.86 | 34.74 | 41.62 | 55.38 | 22.85 | 36.29 | 45.25 | 54.21 | 72.13 | 27.74 | 44.06 | 54.94 | 65.82 | 87.58 | 53.78 | 67.06 | 53.784 | 67.064 |
| دقة تحديد المواقع في الاتجاه الواحد | أركسيك | ≤90 | ≤90 | ≤70 | ≤60 | ≤60 | ≤60 | ≤60 | ≤50 | ≤50 | ≤60 | ≤60 | ≤60 | ≤50 | ≤50 | ≤60 | ≤50 | ≤50 | ≤40 | ≤40 | ≤60 | ≤50 | ≤50 | ≤40 | ≤40 | ≤60 | ≤50 | ≤50 | ≤40 | ≤40 | ≤30 | ≤30 | ≤30 | ≤30 |
| إعادة دقة الموقع | أركسيك | ≤20 | ≤20 | ≤15 | ≤10 | ≤10 | ≤15 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 |
| صلابة الميل | X104N.m/rad | 4 | 8 | 15 | 24 | 38 | 95 | 175 | الحمل الشعاعي الشهري 2750N الحمل المحوري الاسمي 2750N لحظة الإطاحة القياسية 1950N.M |
الحمل الشعاعي المسموح به 3200N الحمل المحوري المسموح به 3200N لحظة الإطاحة القياسية 2500N.M |
||||||||||||||||||||||||
| صلابة الالتواء | X104N.m/rad | 0.3 | 0.34 | 0.46 | 0.6 | 1.07 | 1.3 | 1.8 | 2.3 | 3.4 | 4.6 | 7.6 | 9.9 | 14 | 18.6 | |||||||||||||||||||
| مقاومة المرحلة الحركية | أوهما ((20 درجة مئوية) | 12 | 7.5 | 2.6 | 2.6 | 3.55 | 0.88 | 0.8 | 0.126 | 0.126 | ||||||||||||||||||||||||
| حثية مرحلة المحرك | اه | 9.5 | 11.5 | 6.7 | 6.7 | 10 | 6.1 | 8 | 0.65 | 0.65 | ||||||||||||||||||||||||
| ثابت الـ EMF الخلفي | Vrms/Krpm | 10.5 | 25 | 25 | 25 | 40 | 40 | 44 | 52 | 52 | ||||||||||||||||||||||||
| عزم الدوار | بدون فرامل KG*m2 | 8.32*10^-6 | 3.6*10^-5 | 7.96*10^-5 | 8.8*10^-5 | 2.1*10^-4 | 8.3*10^-4 | 1.64*10^-3 | 4.8*10^-3 | 4.8*10^-3 | ||||||||||||||||||||||||
| عزم الدوار | مع الفرامل KG*m2 | 8.73*10^-6 | 3.7*10^-5 | 9.12*10^-5 | 9.17*10^-5 | 2.2*10^-4 | 1.04*10^-3 | 2.05*10^-3 | / | / | ||||||||||||||||||||||||
| الكتلة (بدون مكابح) | كيلوغرام | 1.17 | 1.66 | 2.2 | 2.4 | 3.6 | 7.4 | 10.7 | 25 | 32 | ||||||||||||||||||||||||
| الكتلة (مع الفرامل) | كيلوغرام | 1.36 | 2 | 2.8 | 2.96 | 4.2 | 8.7 | 12 | / | / | ||||||||||||||||||||||||
| أعمدة المحرك | قطب | 10 | 16 | 16 | 16 | 16 | 16 | 16 | 20 | 20 | ||||||||||||||||||||||||
| قطر وطول (مع/بدون مكابح) | ملم | 63ملم×83ملم 63ملم × 99.7ملم |
ø74mmX91.5mm ø74mmX109.5mm |
ø88mmX98mm ø88mmX122mm |
ø88mmX101mm ø88mmX125mm |
ø110mmX109mm ø110mmX130.5mm |
ø142mmX138.7mm ø142mmX164.2mm |
ø170mmX150.7mm ø170mmX175.7mm |
ø214mmX196mm | ø240mmX216mm ø240mmX249.4mm |
||||||||||||||||||||||||
| قطر العمود المجوف | ملم | ø10mm | ø9mm | ø13.5ملم | ø16.5ملم | ø17mm | ø29ملم | ø40ملم | ø40ملم | ø50mm | ||||||||||||||||||||||||
| الملاحظات | للإشارة فقط، يرجى الاتصال المبيعات للمعلمات الفعلية | |||||||||||||||||||||||||||||||||
