مكان المنشأ:
الصين
اسم العلامة التجارية:
HONPINE
رقم الموديل:
PH150DS

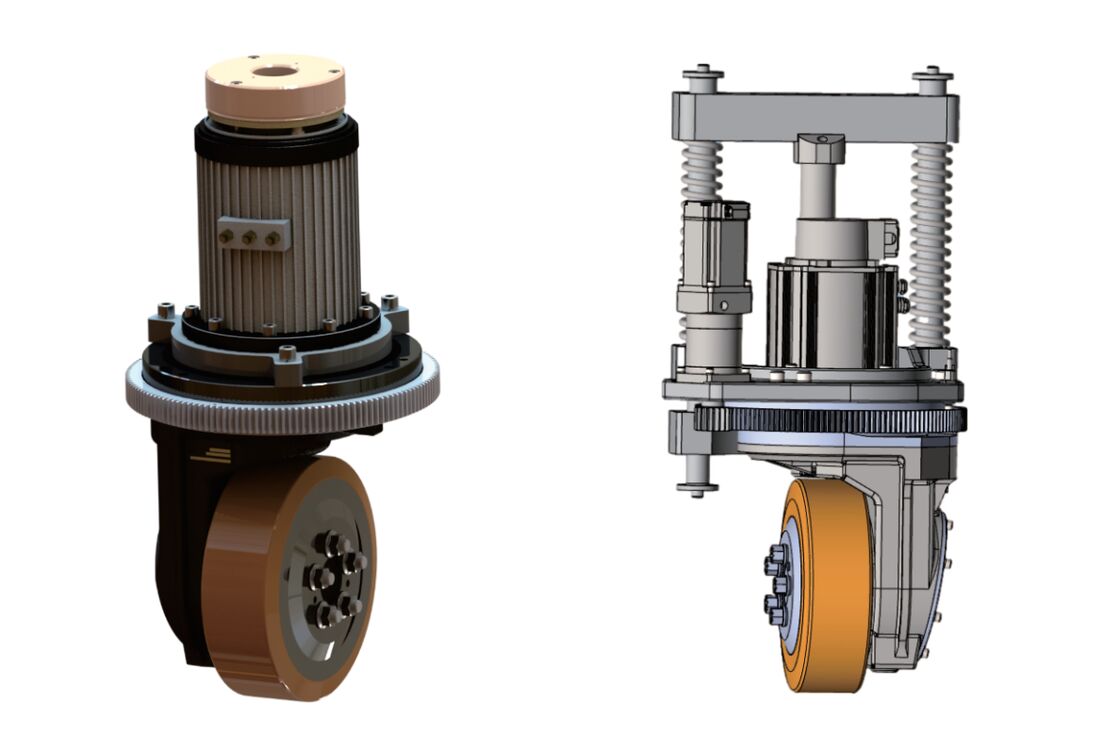

تم تصميم عجلة القيادة العمودية للاستخدام في الهواء الطلق، مما يوفر قدرات متميزة لاجتياز المياه والتفوق في التسلق والتغلب على العقبات. يتميز هذا النوع من عجلات القيادة بمحرك يوضع عموديًا فوق عجلة القيادة. عند إقرانه بوحدة تحكم القيادة، يمكن لمنصة متحركة بعجلة قيادة واحدة أن تبدأ وتوقف الحركة، وتتحرك للأمام والخلف، وتوجه الاتجاه. يتيح تكوين عجلتي قيادة أو أكثر للنظام تحقيق دورات نصف قطرها صفر، وتحولات جانبية، ودوران بزاوية 360 درجة في جميع الاتجاهات، والملاحة المستقيمة، والحركة الجانبية، والحركة القطرية، والمسارات المنحنية، مما يتيح حركة غير مقيدة عبر سطح ثنائي الأبعاد.
وظائف دقيقة
تتكون عجلة القيادة الموجهة رأسيًا من نظام قيادة مع ردود فعل السرعة، وآلية توجيه، وأجهزة استشعار للموضع، ومفاتيح حدود، ونظام فرملة، وكلها مدمجة بسلاسة في مجموعة ميكاترونية متطورة. يتيح ذلك التحكم الدقيق في كل من السرعة واتجاه التوجيه من خلال إدارة القيادة المحسنة.
مثالي للأماكن الضيقة
نظرًا للمحرك المثبت رأسيًا، تزداد ارتفاع الوحدة إلى حد ما. ومع ذلك، فإن عدم وجود أي قيود على مخرج الكابلات يتيح توجيهًا غير مقيد بزاوية 360 درجة، مما يجعله مناسبًا بشكل خاص لمهام المركبات الموجهة ذاتيًا (AGV) في البيئات الضيقة أو المحدودة.
تركيب بسيط
تصميمها المعياري المبتكر يسهل الإعداد والإزالة السريعة والسهلة. تقع موصلات الكابلات الإضافية في مكان مناسب أسفل سطح التركيب، مما يبسط استبدال المكونات ويزيل متاعب إعادة توجيه الأسلاك.
موثوقية فائقة
الوحدة متوافقة مع سلاسل السحب inAGV* التي تستخدم كابلات عالية المرونة (للطاقة والتغذية الراجعة والاتصال والتكليف) المصممة لتحمل أكثر من 10 ملايين دورة انحناء. لا تزال وحدات قيادة التوجيه HONPINE التي تم بيعها منذ أكثر من عقد من الزمان تعمل بشكل موثوق في الإعدادات التشغيلية اليوم.
| موديلات عجلة القيادة | PH150DS-A1 | PH150DS-A2 | PH190DS-A2 | PH205DS-A1 | PH210DS-A1 | PH250DS-A1 | PH270DS-A1 | PH270DS-A2 | ||
| وحدة السفر (عجلة القيادة الأفقية – سلسلة PHD) | ||||||||||
| موديلات عجلة القيادة | PH150D-A1 | PH150D-A2 | PH190D-A2 | PH205D-A1 | PH210D-A1 | PH250D-A1 | PH270D-A1 | PH270D-A2 | ||
| قطر العجلة 150 مم 150 مم 190 مم 205 مم 210 مم 250 مم 270 مم 270 مم | ||||||||||
| نسبة تروس السفر | 10-17.5 | 16-24-34 | 20 | 16-32 | 24.7 | 17-32 | 17-32 | 16-40 | ||
| سعة التحميل الرأسي | 300-400 كجم | 600 كجم | 900 كجم | 1150 كجم | 1000 كجم | 1175 كجم | 1500 كجم | 2500 كجم | ||
| نطاق الطاقة | 0.2-0.5 كيلو واط | 0.4-0.75 كيلو واط | 0.75-1.0 كيلو واط | 1.0-2.0 كيلو واط | 0.5-1.2 كيلو واط | 1.0-2.5 كيلو واط | 1.0-2.5 كيلو واط | 1.0-3.0 كيلو واط | ||
| سرعة عجلة القيادة 0-7 كم/ساعة 0-5 كم/ساعة | 0-5 كم/ساعة 0-5 كم/ساعة | 0-5 كم/ساعة 0-10 كم/ساعة 0-10 كم/ساعة | 0-10 كم/ساعة | |||||||
| عزم دوران عجلة القيادة | الحد الأقصى: 48 نيوتن متر | الحد الأقصى: 280 نيوتن متر | الحد الأقصى: 210 نيوتن متر | الحد الأقصى: 440 نيوتن متر | الحد الأقصى: 235 نيوتن متر | الحد الأقصى: 450 نيوتن متر | الحد الأقصى: 450 نيوتن متر | الحد الأقصى: 800 نيوتن متر | ||
| وحدة التوجيه | ||||||||||
| نطاق الطاقة | 0.05 كيلو واط | 0.1-0.2 كيلو واط | 0.1-0.2 كيلو واط | 0.4 كيلو واط | 0.1-0.2 كيلو واط | 0.2-0.4 كيلو واط | 0.4 كيلو واط | 0.75 كيلو واط | ||
| حد التوجيه | الحد الإلكتروني والحد الميكانيكي | |||||||||
| المواصفات المذكورة أعلاه هي للإشارة فقط. للحصول على إرشادات مفصلة للاختيار والتطبيق، يرجى الاتصال بمهندسي التطبيقات لدينا. التخصيص مدعوم. | ||||||||||
