مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
طاولة دوارة مجوفة بزاوية قائمة
Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
يعتمد اعتماد الجسم الناعم المصمم للدراجة المنحدرة المدارية العليا والتصميم الأمثل لسطح أسنان الاتصال يجعل الحمل متساوًا ويسمح بإخراج عزم دوران عالي.عندما يتم دمجها مع المكسرات الكوكبية، يجب أن تصبح نسبة التروس أكبر بما يصل إلى 1:50.
المكونات الرئيسية
لوحة القاعدة: الأساس الذي يدعم الجمعية بأكملها ويسمح بالتركيب على الآلات.
آلية الدوران: هذا يشمل المعدات أو المحركات التي تمكن من دوران الطاولة 360 درجة.
عمود مجوف: الجزء المجوف في الوسط الذي يسمح بمرور الأدوات أو سائل التبريد أو الأسلاك.
أعلى الطاولة: السطح الذي توضع عليه قطع العمل، وغالبا ما يحتوي على فتحات T للضغط.
آلية ضبط الزاوية: يسمح بتحريك الجدول بدقة لتحقيق مواقع التصنيع المرغوبة.
نظام المحامل: يوفر دوران سلس واستقرار أثناء التشغيل.
نظام التحكم: يمكن أن تتضمن قراءات رقمية أو دمج CNC للتحديد الدقيق للموقع والحركة.
مركز هولو: يسمح بسهولة مرور الأدوات أو قطع العمل أو سائل التبريد ، مما يعزز تنوعها.
قدرة متعددة المحاور: يسمح بمعالجة أو تحديد المواقع في زوايا متعددة ، مما يحسن المرونة في العمليات.
محامل دقة: يضمن دوران سلس ودقيق ، مما يقلل من التدفق ويعزز جودة التصنيع.
بناء صلب: مبنية من مواد عالية الجودة من أجل المتانة والاستقرار تحت الحمل
تحكم السرعة القابل للتعديل: يسمح للمشغلين بتخصيص سرعات الدوران لتتناسب مع متطلبات معالجة محددة.
تصميم فتحة تي: يوفر خيارات التشبيك لتثبيت قطع العمل بسهولة.
التكامل مع أنظمة CNC: يدعم الأتمتة والبرمجة لأعمال التصنيع المعقدة.
معايير الأداء
| معايير الأداء HRG280Z | |||||||
| دعم منصة الإخراج | محامل عجلات متقاطعة | سرعة الإخراج المسموح بها | 200 دورة في الدقيقة | عجز الدوران | 361220x10-6 كجم.م2 | ||
| حركة التحول | 360 درجة ((دوران في أي زاوية) | دقة الموقع المتكررة | ± 15 ثانية قوس | دقة الموقع | ≤30 ثانية قوس | ||
| محرك متطابق ((حجم)) | 750-1.5 كيلوواط سيرفو محرك Φ19-Φ70-Φ90-M5 |
الحمل المحوري المسموح به | 7000N | التشحيم | الدهون الاصطناعية | ||
| نسبة التخفيض | 20 | 30 | 50 | الحمل الشعاعي المسموح به | 3500N | درجة حرارة العمل | -10 درجة مئوية -90 درجة مئوية |
| عزم دوران الخروج المسموح به | 120NM | التوازي بين منصة الإخراج | 0.02ملم | حياة الخدمة | 20000 ساعة | ||
| أقصى عزم دوران التسارع | 216NM | تدفق سطح منصة الإخراج | 0.01ملم | مستوى الإنتاج | IP65 | ||
| عزم التوقف الطارئ | 600NM | مدخل محيط منصة الخروج | 0.01ملم | مستوى الضوضاء | ≤ 65 ديسيبل | ||

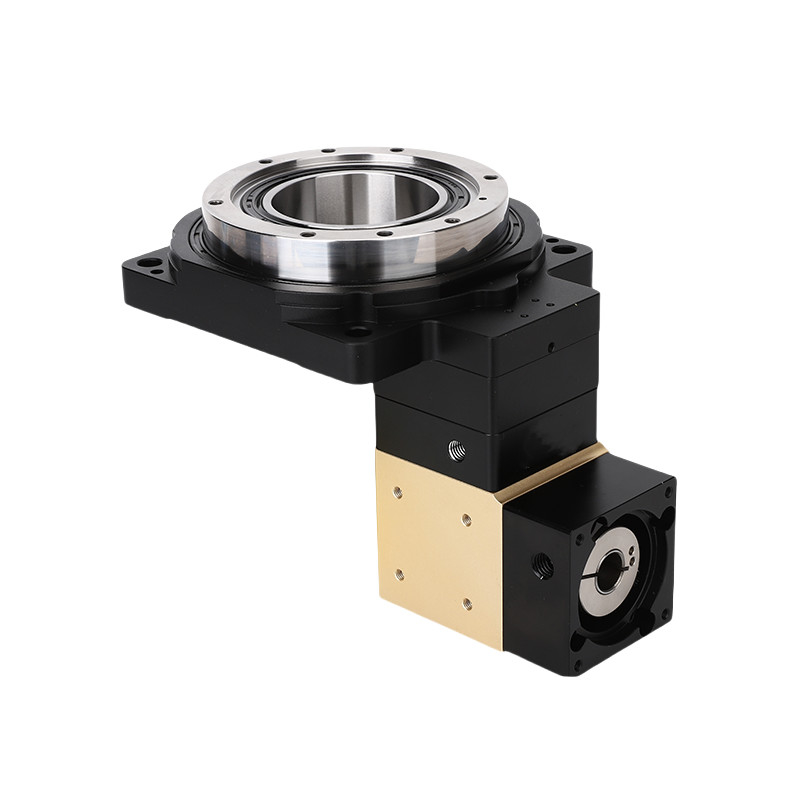

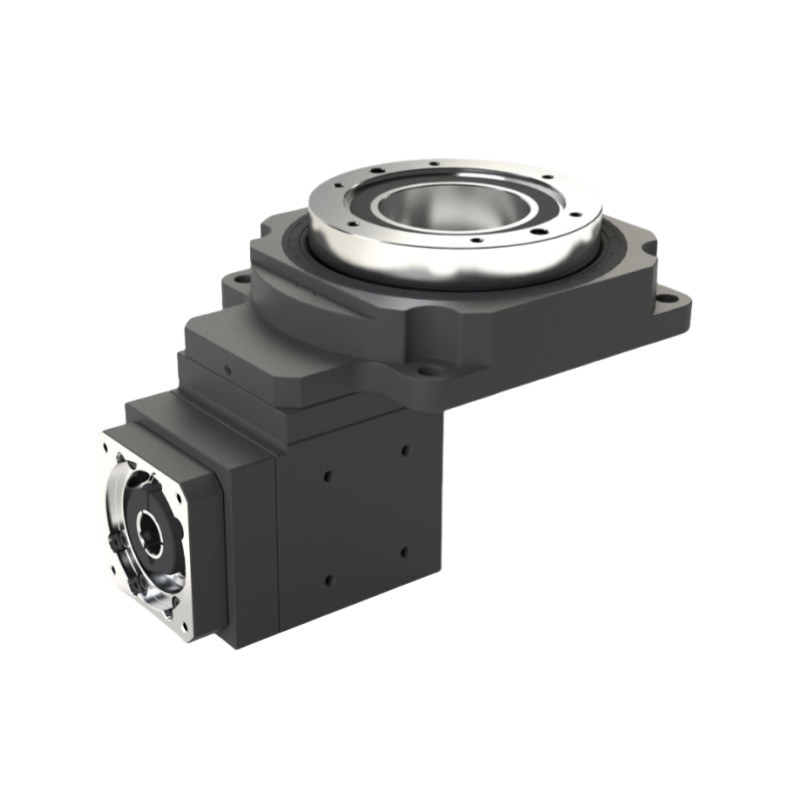

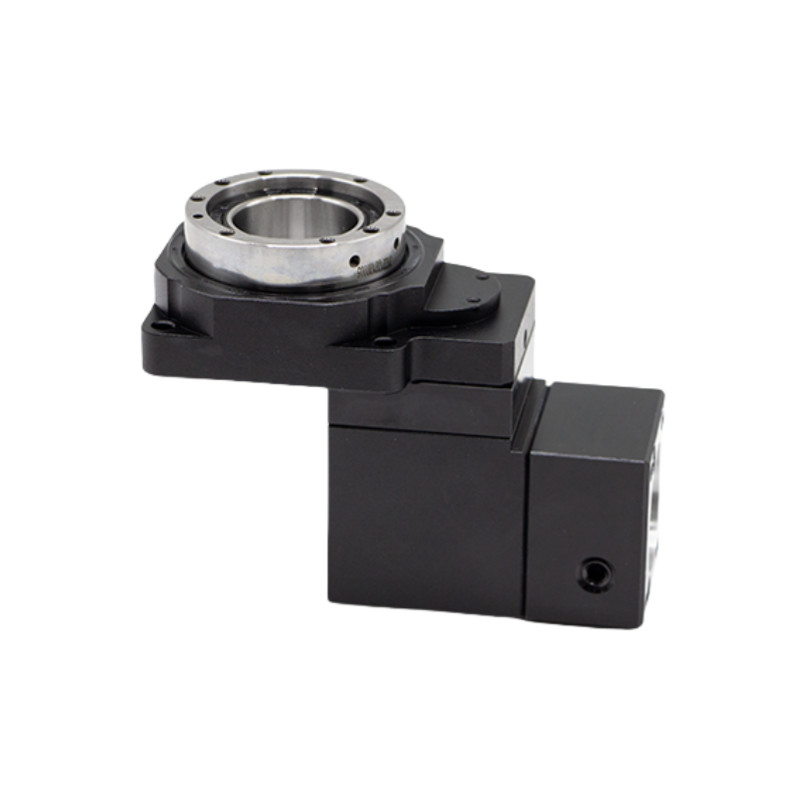

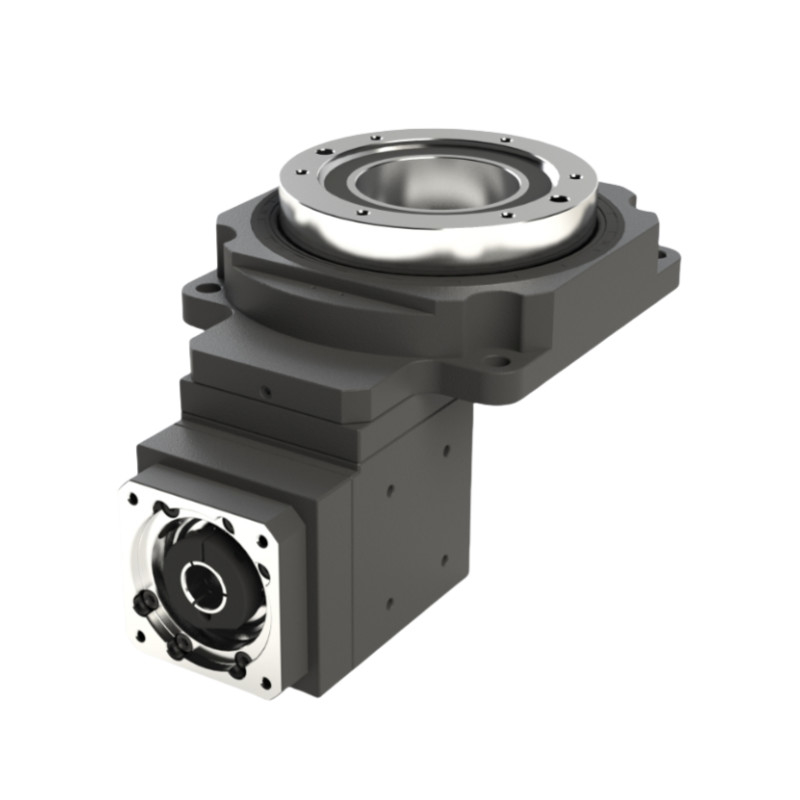

صور مفصلة
 |
|
|
الرسومات
تطبيقات المنصة الدوارة المجوفة
طحن CNC: يسمح بمعالجة دقيقة في زوايا متعددة دون إعادة وضع القطعة.
عمليات التجميع: يسهل تجميع أجزاء معقدة من خلال السماح بالوصول بسهولة من زوايا مختلفة.
التفتيش: تستخدم في مراقبة الجودة لتدوير المكونات للتفتيش الدقيق.
الأنظمة الآلية: يتكامل مع الذراعين الروبوتية لمهمات مثل اللحام أو الطلاء.
