مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
آلة متكاملة كوكبية مجوفة من سلسلة HRG

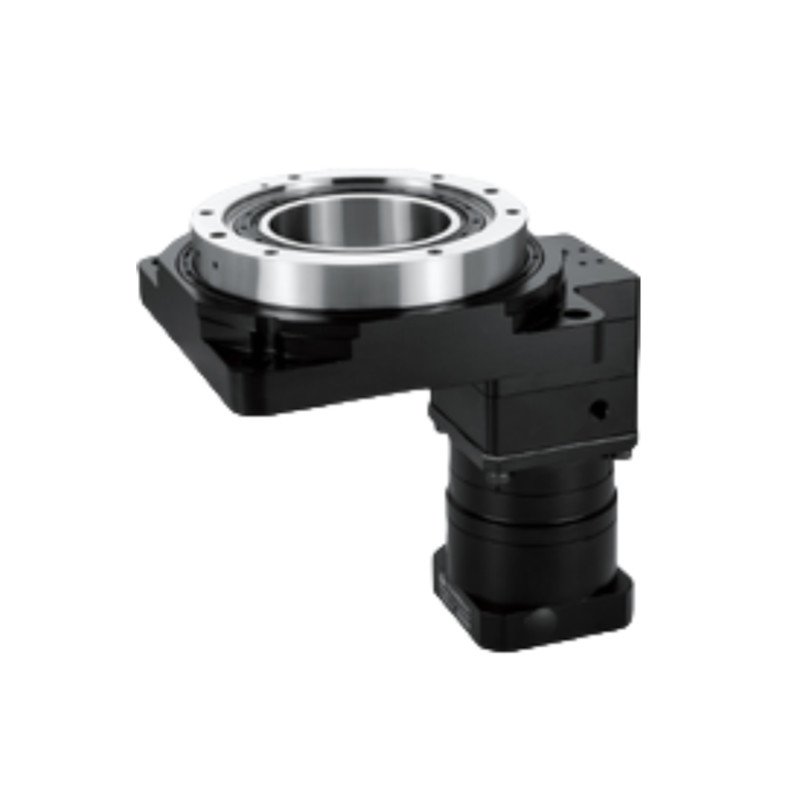

الطاولة الدوارة المتكاملة الكوكبية المجوفة هي قطعة متخصصة من المعدات المستخدمة في تطبيقات مختلفة ، وخاصة في الروبوتات والأتمتة والمعدات الدقيقة.عادة ما يحتوي على بنية مجوفة تسمح بتوجيه الكابلات، السوائل، أو مواد أخرى من خلال الوسط، مما يساعد على الحفاظ على مساحة العمل منظمة وخالية من التشابك.
دقة عالية
يحقق دقة تحديد المواقع المتكررة أقل من 5 ثوان قوس، مما يضمن أداء موثوق به في التطبيقات المتطلبة.
صلابة عالية
مدعومة بمحامل عجلات متقاطعة دقة ، يمكن أن تتحمل المنصة قوى شعاعية و محورية وقوى الانقلاب الكبيرة ، مما يوفر أكثر من عشرة أضعاف صلابة المحامل التقليدية.
التوافق المرن للمحرك
قابلة للتكوين بسهولة لاستيعاب مختلف العلامات التجارية وأنواع المحركات ، بما في ذلك محركات servo و stepper ، من خلال شظايا قابلة للتخصيص وأحواض المدخلات.
نظام المعدات الكوكبية
هذا يسمح بحركة سلسة ودقيقة وأعلى عزم الدوران مع تقليل رد الفعل.
التصميم المجوف
يمكن أن يسهل المركز المجوف الوصول بسهولة إلى الأسلاك أو الأنابيب ، مما يجعله مثاليًا للتطبيقات التي تتطلب دورانًا مستمرًا دون انقطاع.
 |
النموذج | النموذج | النموذج | النسبة |
| الطاولة الدوارة المجوفة | خفيف الكواكب | |||
|
HRG130A |
HRG130 | HA060 |
5،7 10 |
معايير الأداء
| HRG130A | ||||||||
| دعم منصة الإخراج | محامل عجلات متقاطعة | سرعة الإخراج المسموح بها | 200 دورة في الدقيقة | عجز الدوران | 2772x10-6 كجم.م2 | |||
| حركة التحول | 360 درجة ((دوران في أي زاوية) | دقة الموقع المتكررة | ± 15 ثانية قوس | دقة الموقع | ≤30 ثانية قوس | |||
| محرك متطابق ((حجم)) | 200-400 واط سيرفو موتور Φ14-Φ50-Φ70-M4 |
الحمل المحوري المسموح به | 2000N | التشحيم | الدهون الاصطناعية | |||
| نسبة التخفيض | 30 | 50 | 70 | 100 | الحمل الشعاعي المسموح به | 1200N | درجة حرارة العمل | -10°C~90°C |
| عزم دوران الخروج المسموح به | 43NM | 34NM | التوازي بين منصة الإخراج | 0.02ملم | حياة الخدمة | 20000 ساعة | ||
| أقصى عزم دوران التسارع | 77.4NM | 61.2NM | تدفق سطح منصة الإخراج | 0.01ملم | مستوى الإنتاج | IP65 | ||
| عزم التوقف الطارئ | 129NM | 102NM | مدخل محيط منصة الخروج | 0.01ملم | مستوى الضوضاء | ≤ 65 ديسيبل | ||

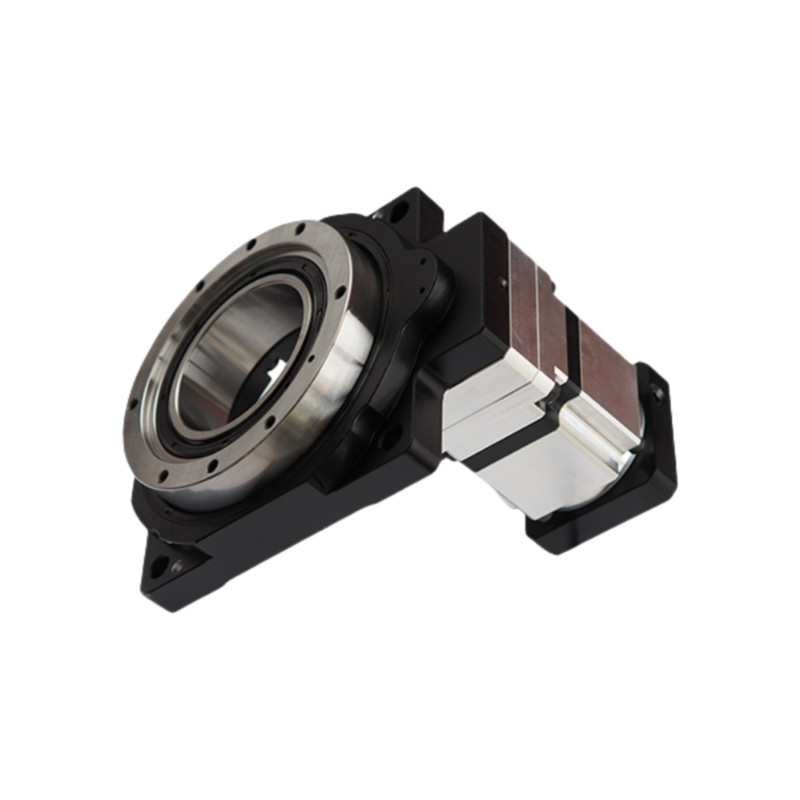

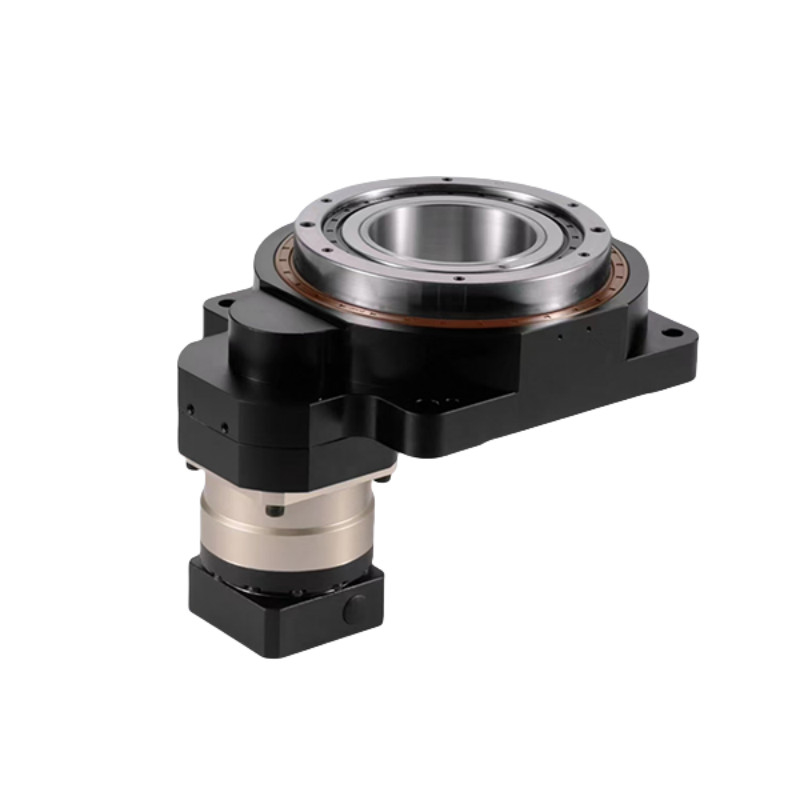

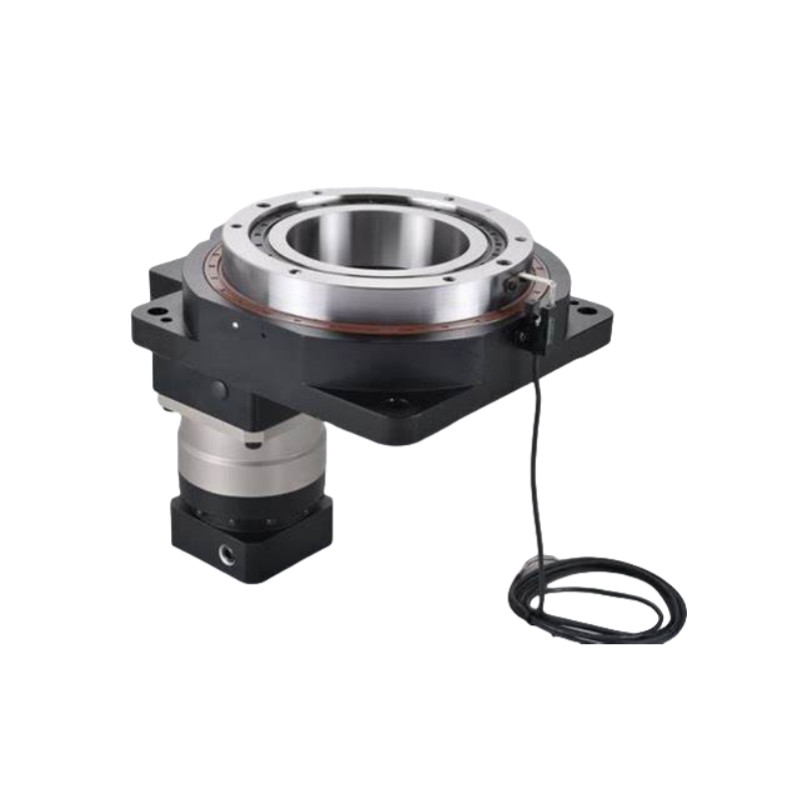

صور مفصلة
|
|
|
|
الرسومات
تطبيقات المنصة الدوارة المجوفة
الروبوتات:لتحديد الموقع الدقيق والدوران في الذراعين الروبوتية والمنصات المتنقلة.
معالجة CNC:لتسهيل حركات الدوران عالية الدقة في مراكز الطحن والمعالجة.
المعدات الطبية:في الروبوتات الجراحية وأجهزة التصوير للعمل بسلاسة.
أنظمة الأتمتة:لتدوير المكونات في خطوط التجميع أو التصنيع الآلي.
الفضاء الجويلجهاز تحديد المواقع عبر الأقمار الصناعية وأنظمة الهوائيات.
التعبئة والشحن
