مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
آلة متكاملة كوكبية مجوفة من سلسلة HRG
منصة دوارة مجوفة مع علبة التروس الكوكبية هي نظام ميكانيكي يجمع بين هيكل دوار مجوف مع علبة التروس الكوكبية للحركة الدقيقة.التصميم المجوف يسمح بسهولة توجيه الكابلات أو السوائل، في حين أن علبة التروس الكوكبية توفر عزم دوران عالية وتقلل من رد الفعل ، مما يتيح حركة دوران سلسة ودقيقة.والأنظمة الآلية.
دقة عالية:
يحقق دقة تحديد المواقع المتكررة أقل من 5 ثوان قوس، مما يضمن أداء موثوق به في التطبيقات المتطلبة.
صلابة عالية:
مدعومة بمحامل عجلات متقاطعة دقة ، يمكن أن تتحمل المنصة قوى شعاعية و محورية وقوى الانقلاب الكبيرة ، مما يوفر أكثر من عشرة أضعاف صلابة المحامل التقليدية.
التوافق المرن للمحرك:
قابلة للتكوين بسهولة لاستيعاب مختلف العلامات التجارية وأنواع المحركات ، بما في ذلك محركات servo و stepper ، من خلال شظايا قابلة للتخصيص وأحواض المدخلات.
 | النموذج | النموذج | النموذج | النسبة |
| الطاولة الدوارة المجوفة | خفيف الكواكب | |||
HRG170A | HRG170 | HA090 | 3، 5 ، 7 ، 10 |
معايير الأداء
| HRG170A | ||||||||
| دعم منصة الإخراج | محامل عجلات متقاطعة | سرعة الإخراج المسموح بها | 200 دورة في الدقيقة | عجز الدوران | 27619x10-6 كجم.م2 | |||
| حركة التحول | 360 درجة ((دوران في أي زاوية) | دقة الموقع المتكررة | ± 15 ثانية قوس | دقة الموقع | ≤30 ثانية قوس | |||
| محرك متطابق ((حجم)) | 750-1KW سيرفو موتور Φ14-Φ50-Φ70-M4 | الحمل المحوري المسموح به | 3000N | التشحيم | الدهون الاصطناعية | |||
| نسبة التخفيض | 30 | 50 | 70 | 100 | الحمل الشعاعي المسموح به | 2000N | درجة حرارة العمل | -10°C~90°C |
| عزم دوران الخروج المسموح به | 112NM | التوازي بين منصة الإخراج | 0.02ملم | حياة الخدمة | 20000 ساعة | |||
| أقصى عزم دوران التسارع | 201.6NM | تدفق سطح منصة الإخراج | 0.01ملم | مستوى الإنتاج | IP65 | |||
| عزم التوقف الطارئ | 336NM | مدخل محيط منصة الخروج | 0.01ملم | مستوى الضوضاء | ≤ 65 ديسيبل | |||

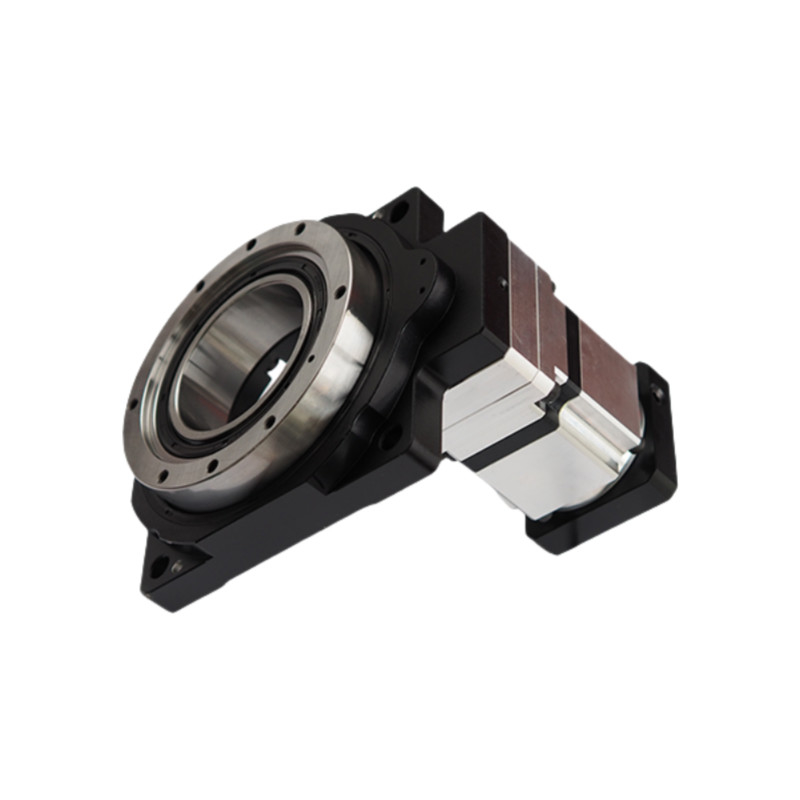

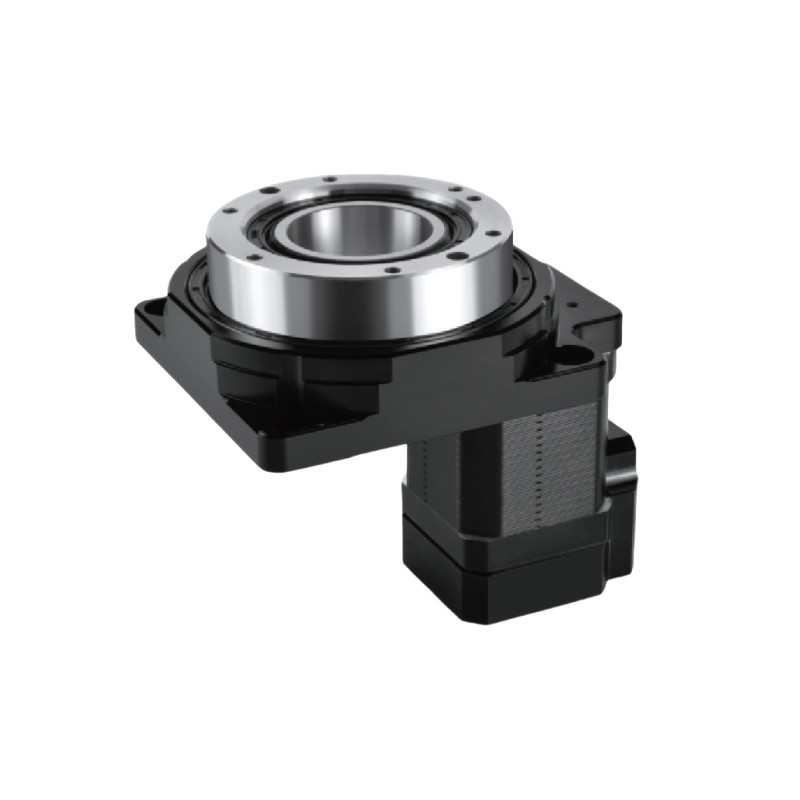

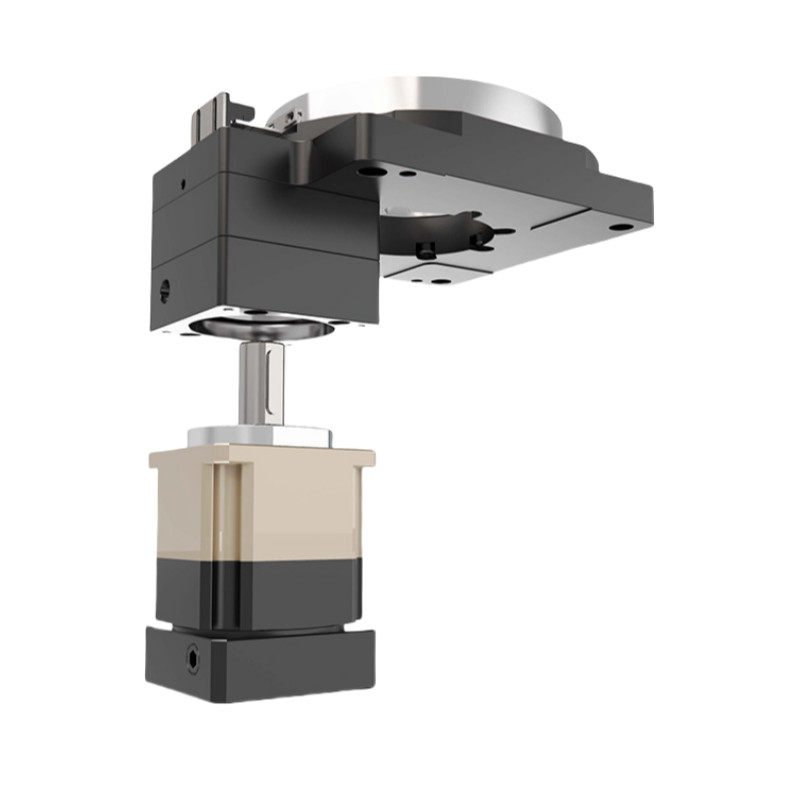

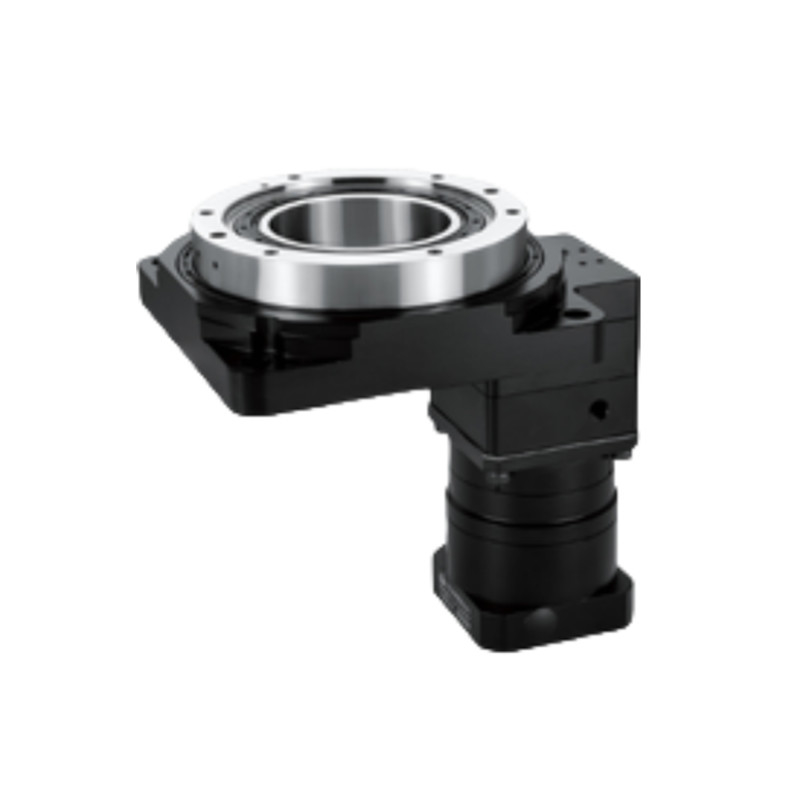

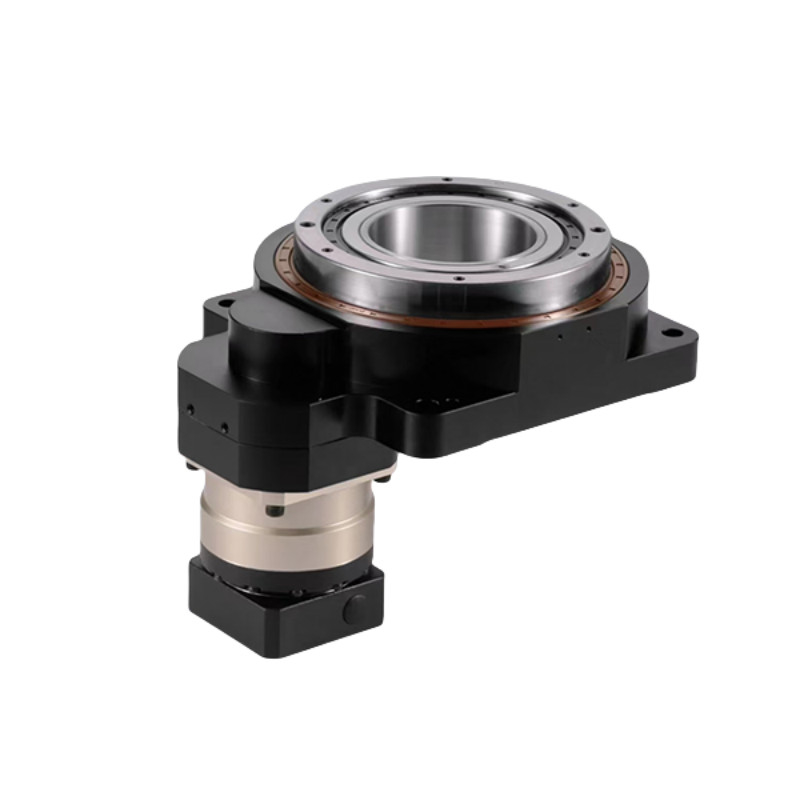

صور مفصلة
| | | |
الرسومات
تطبيقات المنصة الدوارة المجوفة
الروبوتات:
تستخدم في الذراعين الروبوتية والمناظرات لتحديد الموقع والدفع الدقيق في مهام التجميع ومعالجة المواد.
أنظمة الأتمتة:
متكاملة في خطوط الإنتاج الآلية لمهمات مثل فرز والتعبئة والتعبئة، حيث الحركة الدورانية الدقيقة ضرورية.
معالجة الحاسب الآلي:
تستخدم في آلات CNC للدوران الدقيق لقطع العمل أثناء عمليات الطحن والحفر والدوران.
المعدات الطبية:
تستخدم في الأجهزة الطبية مثل أنظمة التصوير والروبوتات الجراحية وأتمتة المختبرات لتحديد الموقع والدوران بدقة.
الطيران والفضاء والدفاع:
تطبق في محاكاة الطيران وأنظمة الرادار والطائرات بدون طيار للتوجه الدقيق والاستقرار.
الاتصالات:
تستخدم في أنظمة تحديد موقع الهوائي لضمان محاذاة دقيقة لنقل إشارة مثالي.
