مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
طاولة دوارة مجوفة بزاوية قائمة

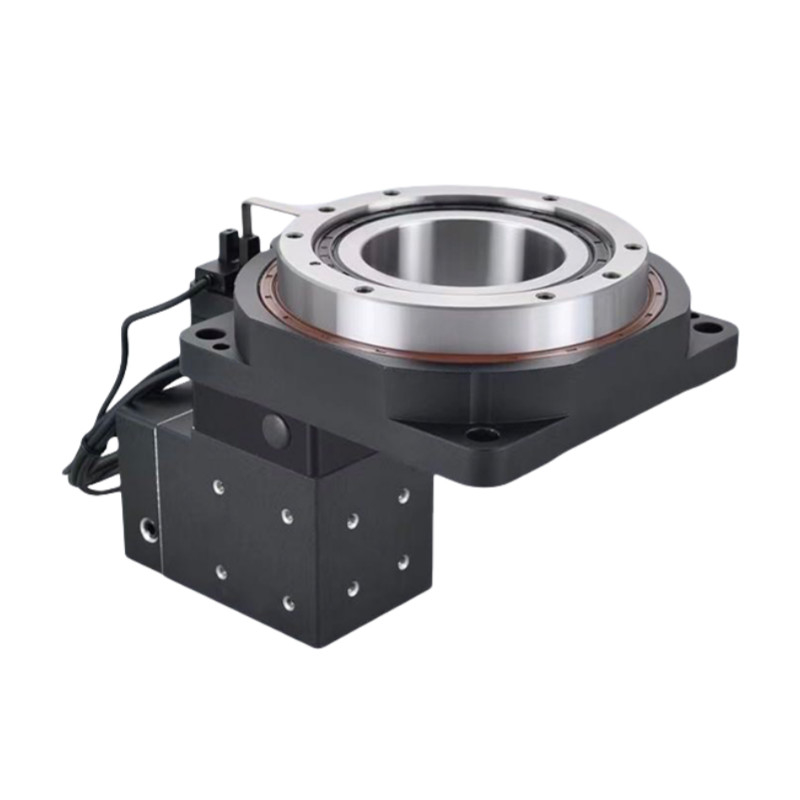

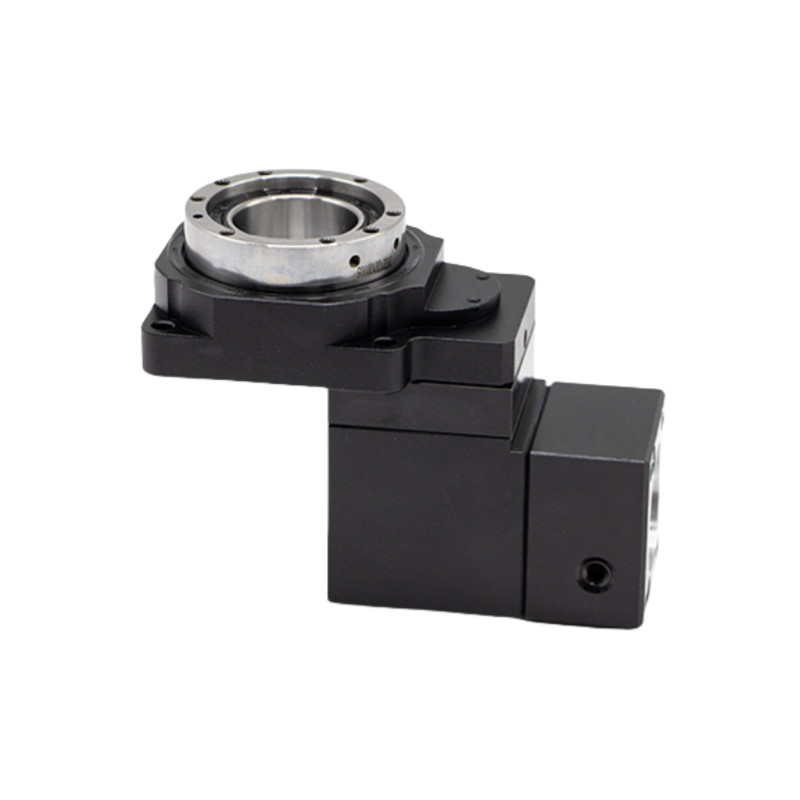

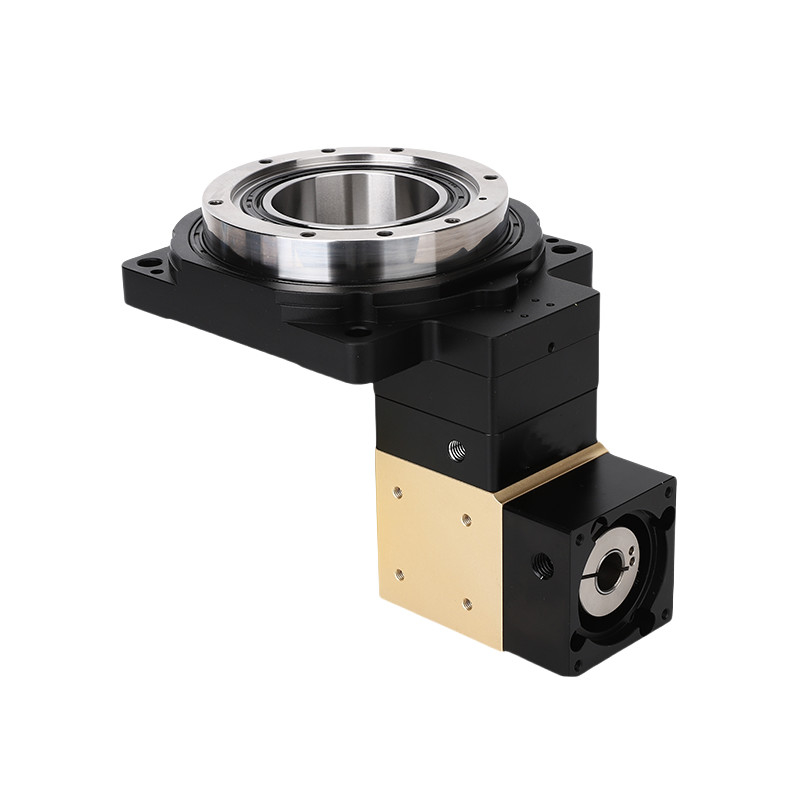

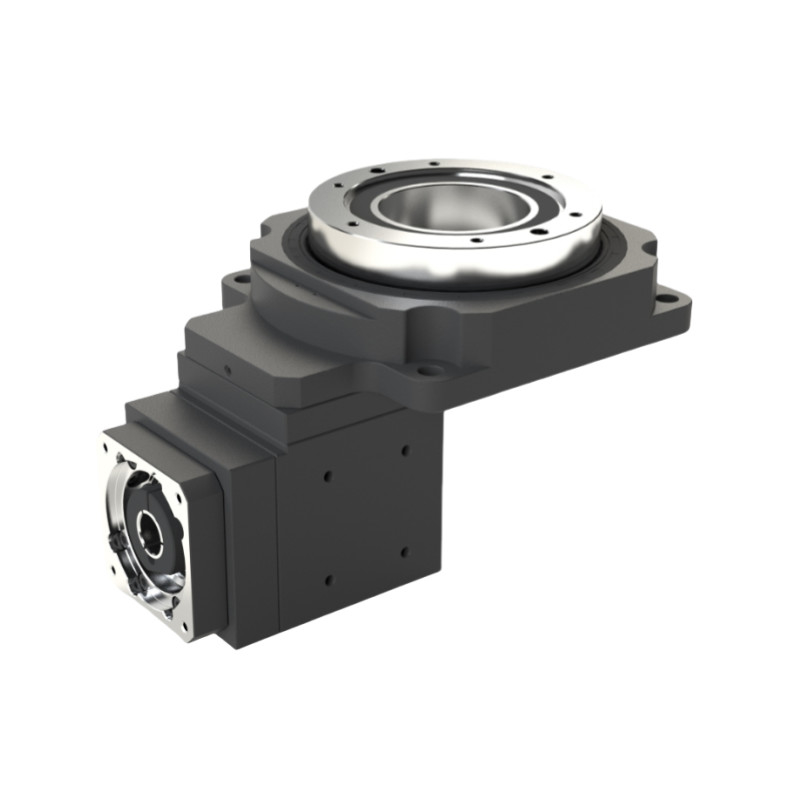

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
يعتمد اعتماد الجسم الناعم المصمم للدراجة المنحدرة المدارية العليا والتصميم الأمثل لسطح أسنان الاتصال يجعل الحمل متساوًا ويسمح بإخراج عزم دوران عالي.عندما يتم دمجها مع المكسرات الكوكبية، يجب أن تصبح نسبة التروس أكبر بما يصل إلى 1:50.
المكونات الرئيسية
لوحة القاعدة: الأساس الذي يدعم الجمعية بأكملها ويسمح بالتركيب على الآلات.
آلية الدوران: هذا يشمل المعدات أو المحركات التي تمكن من دوران الطاولة 360 درجة.
عمود مجوف: الجزء المجوف في الوسط الذي يسمح بمرور الأدوات أو سائل التبريد أو الأسلاك.
أعلى الطاولة: السطح الذي توضع عليه قطع العمل، وغالبا ما يحتوي على فتحات T للضغط.
آلية ضبط الزاوية: يسمح بتحريك الجدول بدقة لتحقيق مواقع التصنيع المرغوبة.
نظام المحامل: يوفر دوران سلس واستقرار أثناء التشغيل.
نظام التحكم: يمكن أن تتضمن قراءات رقمية أو دمج CNC للتحديد الدقيق للموقع والحركة.
كفاءة الفضاء: التصميم المجوف يسمح بتسهيل التعامل مع الأجزاء الأطول ويقلل من الحاجة إلى إضافات.
زيادة المرونة: تمكن من معالجة متعددة المحاور ، مما يسمح بالعمليات المعقدة دون إعادة وضع القطعة.
إمكانية الوصول بشكل أفضل: يوفر وصولا أفضل إلى قطعة العمل للأدوات والفحوص.
دقة أفضل: يوفر دوران مستقر ودقيق، مما يسهم في زيادة دقة التصنيع.
التكامل مع الأتمتة: يرتبط بسهولة مع الأنظمة الروبوتية لتبسيط سير العمل.
معايير الأداء
| معايير الأداء HRG200Z | |||||||
| دعم منصة الإخراج | محامل عجلات متقاطعة | سرعة الإخراج المسموح بها | 200 دورة في الدقيقة | عجز الدوران | 27619x10-6 كجم.م2 | ||
| حركة التحول | 360 درجة ((دوران في أي زاوية) | دقة الموقع المتكررة | ± 15 ثانية قوس | دقة الموقع | ≤30 ثانية قوس | ||
| محرك متطابق ((حجم)) | 750-1KW سيرفو موتور Φ19-Φ70-Φ90-M5 |
الحمل المحوري المسموح به | 4000N | التشحيم | الدهون الاصطناعية | ||
| نسبة التخفيض | 20 | 30 | 50 | الحمل الشعاعي المسموح به | 2500N | درجة حرارة العمل | -10 درجة مئوية -90 درجة مئوية |
| عزم دوران الخروج المسموح به | 112NM | التوازي بين منصة الإخراج | 0.02ملم | حياة الخدمة | 20000 ساعة | ||
| أقصى عزم دوران التسارع | 201.6NM | تدفق سطح منصة الإخراج | 0.01ملم | مستوى الإنتاج | IP65 | ||
| عزم التوقف الطارئ | 336NM | مدخل محيط منصة الخروج | 0.01ملم | مستوى الضوضاء | ≤ 65 ديسيبل | ||
صور مفصلة
 |
|
|
الرسومات
تطبيقات المنصة الدوارة المجوفة
معالجة الحاسب الآلي: تستخدم في عمليات الطحن والتحويل، مما يسمح بالعمل على عدة محاور دون إعادة وضع القطعة.
التجميع: يسهل تجميع المكونات المعقدة من خلال توفير سهولة الوصول من زوايا مختلفة.
التفتيش: يسمح بفحص شامل للأجزاء عن طريق تدويرها للمشاهدة الشاملة.
الحوائط: يساعد في عمليات اللحام الآلية من خلال وضع قطع العمل في الزوايا المطلوبة.
أدوات: تستخدم في الإعدادات التي تتطلب تغيير الأدوات أو تعديلات أثناء المعالجة.
