مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
طاولة دوارة مجوفة بزاوية قائمة

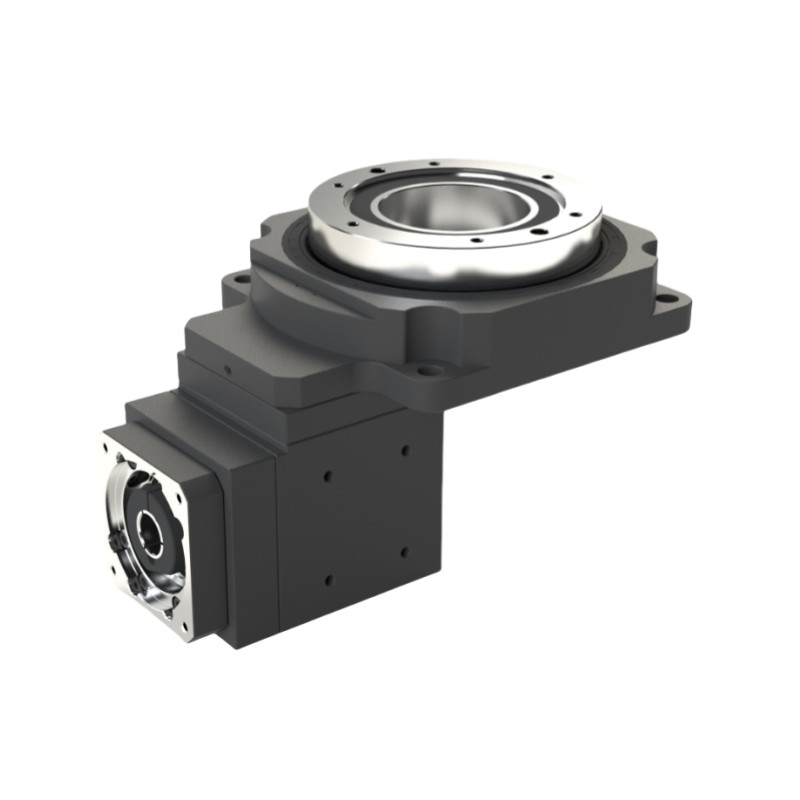

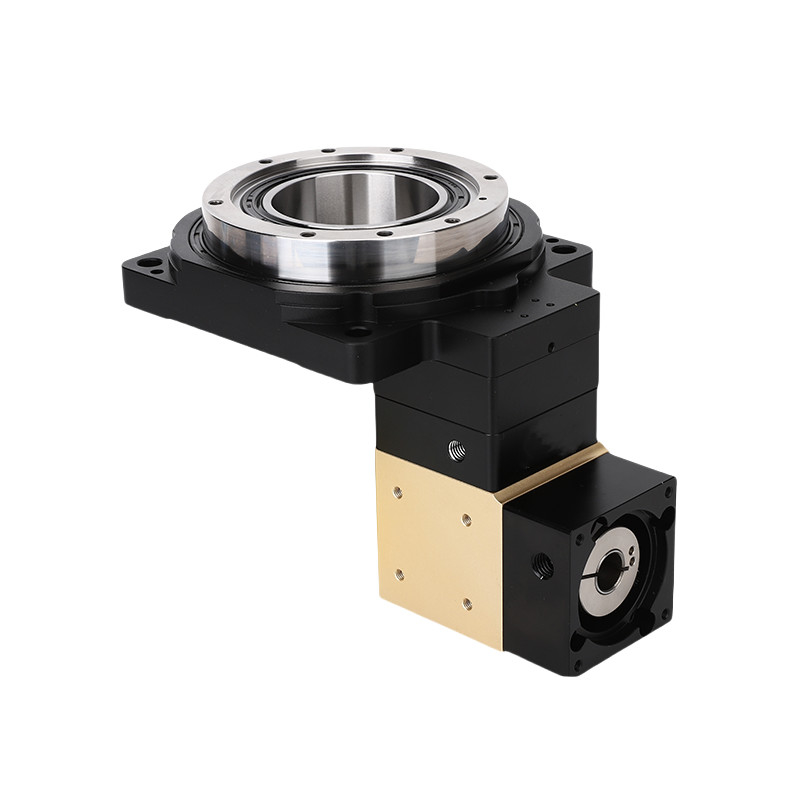

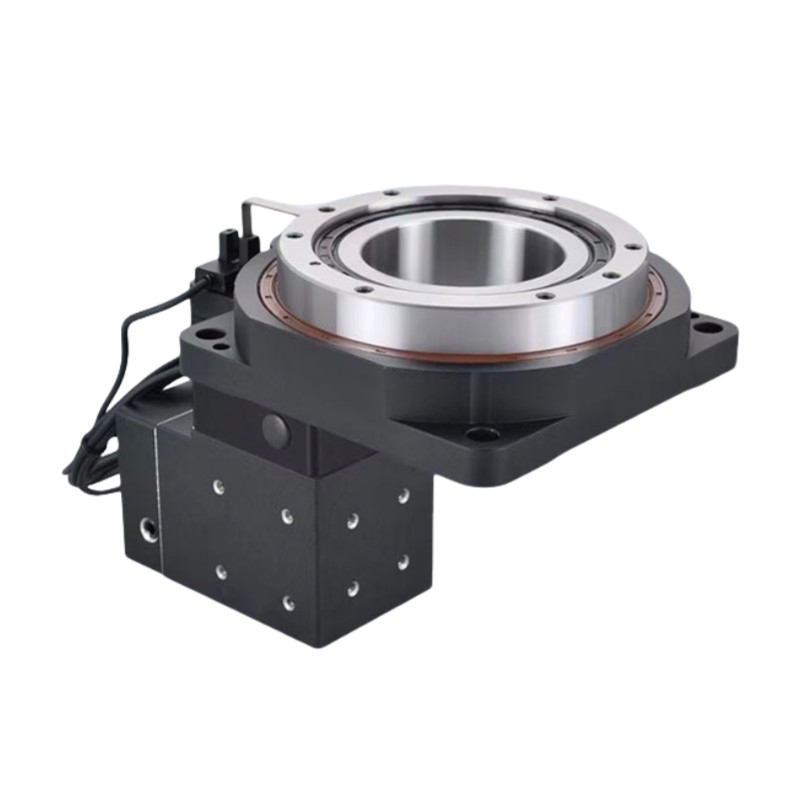

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
يعتمد اعتماد الجسم الناعم المصمم للدراجة المنحدرة المدارية العليا والتصميم الأمثل لسطح أسنان الاتصال يجعل الحمل متساوًا ويسمح بإخراج عزم دوران عالي.عندما يتم دمجها مع المكسرات الكوكبية، يجب أن تصبح نسبة التروس أكبر بما يصل إلى 1:50.
المكونات الرئيسية
لوحة القاعدة: الأساس الذي يدعم الجمعية بأكملها ويسمح بالتركيب على الآلات.
آلية الدوران: هذا يشمل المعدات أو المحركات التي تمكن من دوران الطاولة 360 درجة.
عمود مجوف: الجزء المجوف في الوسط الذي يسمح بمرور الأدوات أو سائل التبريد أو الأسلاك.
أعلى الطاولة: السطح الذي توضع عليه قطع العمل، وغالبا ما يحتوي على فتحات T للضغط.
آلية ضبط الزاوية: يسمح بتحريك الجدول بدقة لتحقيق مواقع التصنيع المرغوبة.
نظام المحامل: يوفر دوران سلس واستقرار أثناء التشغيل.
نظام التحكم: يمكن أن تتضمن قراءات رقمية أو دمج CNC للتحديد الدقيق للموقع والحركة.
تصميم الزاوية اليمنى: يسمح بإعدادات التصنيع العمودية والأفقية.
مركز هولو: يسهل حركة الأدوات أو المواد عبر الطاولة.
التحكم الدقيق: مجهزة بآليات تحديد الموقع والدوران الدقيق.
المدى الطويل: مصنوعة من مواد قوية لتحمل أحمال التصنيع الثقيلة.
معايير الأداء
| HRG130Z | ||||||
| دعم منصة الإخراج | محامل عجلات متقاطعة | سرعة الإخراج المسموح بها | 200 دورة في الدقيقة | عجز الدوران | 2772x10-6 كجم.م2 | |
| حركة التحول | 360 درجة ((دوران في أي زاوية) | دقة الموقع المتكررة | ± 15 ثانية قوس | دقة الموقع | ≤30 ثانية قوس | |
| محرك متطابق ((حجم)) | 200-400 واط سيرفو موتور Φ14-Φ50-Φ70-M4 |
الحمل المحوري المسموح به | 3000N | التشحيم | الدهون الاصطناعية | |
| نسبة التخفيض | 20 | 30 | الحمل الشعاعي المسموح به | 2000N | درجة حرارة العمل | -10 درجة مئوية -90 درجة مئوية |
| عزم دوران الخروج المسموح به | 34NM | التوازي بين منصة الإخراج | 0.02ملم | حياة الخدمة | 20000 ساعة | |
| أقصى عزم دوران التسارع | 61.2NM | تدفق سطح منصة الإخراج | 0.01ملم | مستوى الإنتاج | IP65 | |
| عزم التوقف الطارئ | 102NM | مدخل محيط منصة الخروج | 0.01ملم | مستوى الضوضاء | ≤ 65 ديسيبل | |
صور مفصلة
 |
|
|
الرسومات
تطبيقات المنصة الدوارة المجوفة
معالجة متعددة المحاور: تمكن من العمليات المعقدة على أجزاء تتطلب زوايا متعددة وتوجيهات، مثالية لقطع الطيران والسيارات.
صناعة الأدوات: يسهل إنشاء القوالب المعقدة ويموت من خلال السماح بالوصول إلى جوانب متعددة من قطعة العمل دون إعادة التوضع.
معالجة الهندسة المعقدة: يدعم إنتاج أجزاء ذات أشكال غير تقليدية، مثل الأقواس والأطر.
عمليات التجميع: مفيد في محاذاة وتجميع المكونات بزوايا محددة، وتحسين الكفاءة في خطوط الإنتاج.
الحفر الدقيق والطحن: يسمح للحفر الدقيق أو الطحن في زوايا محددة ، مما يضمن دقة عالية في التصنيع.
تطبيقات CNC: يتكامل مع آلات CNC لأداء المهام الآلية ، مما يعزز الإنتاجية والاتساق.
تصنيع الأجهزة الطبية: تستخدم في إنتاج المكونات التي تتطلب دقة عالية وموثوقية.
