طاولة دوارة مجوفة محرك منصة تدوير الزاوية اليمنى طاولة لمعالجة CNC

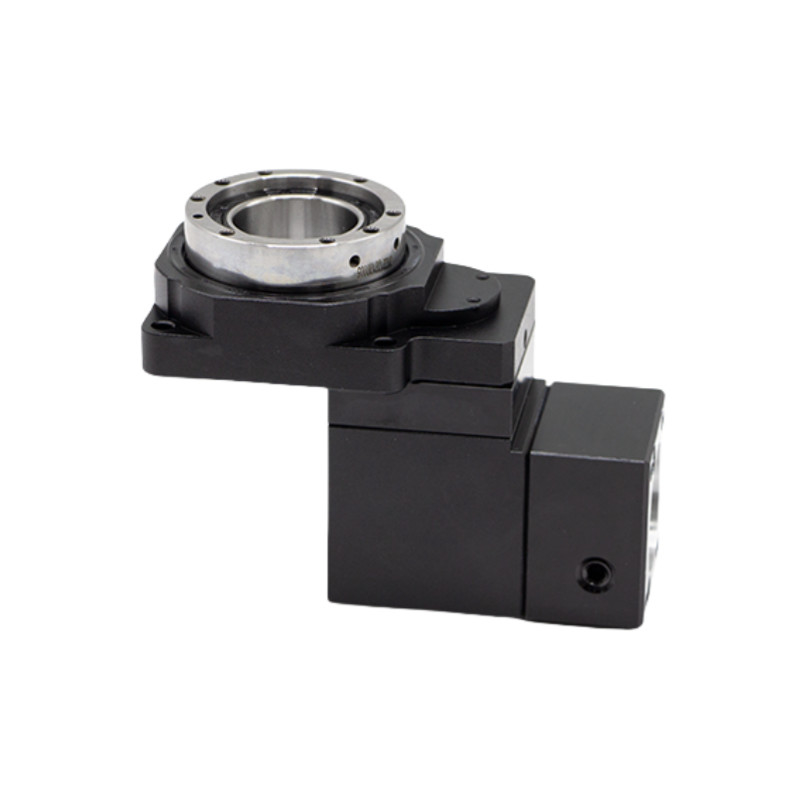

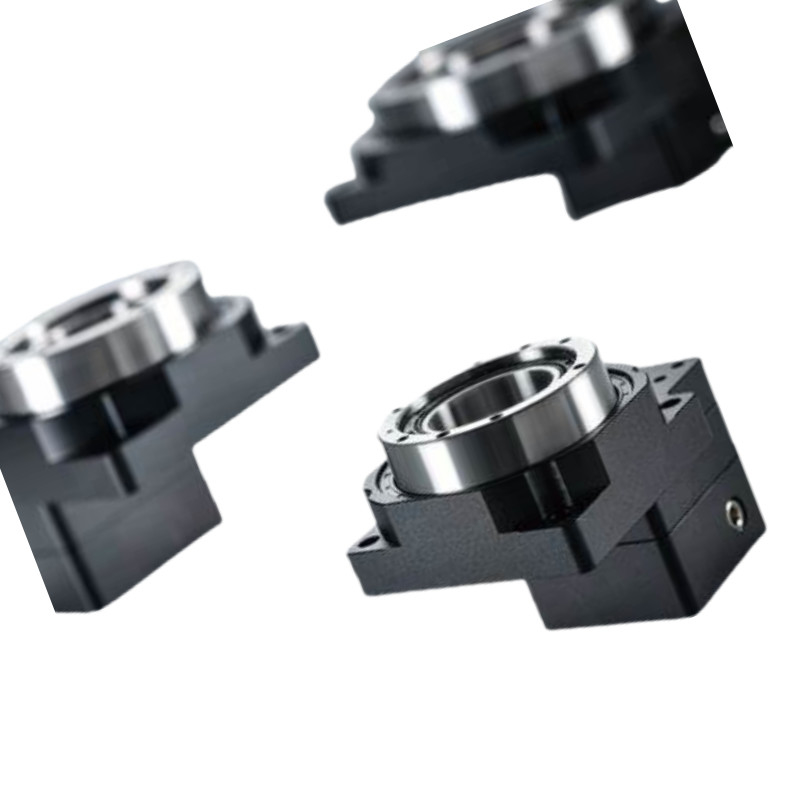

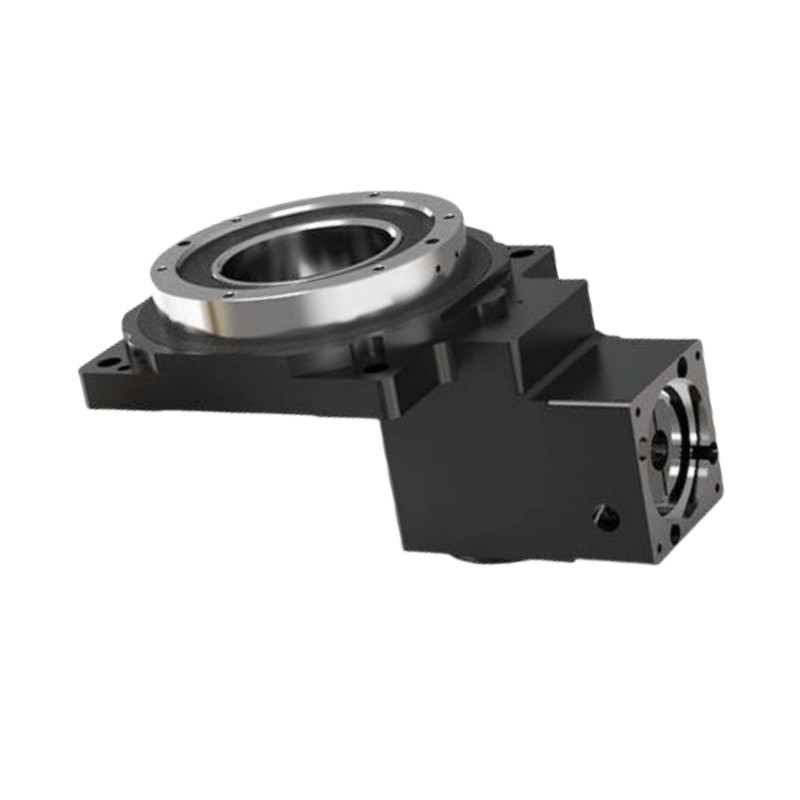

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.

يعتمد اعتماد الجسم الناعم المصمم للدراجة المنحدرة المدارية العليا والتصميم الأمثل لسطح أسنان الاتصال يجعل الحمل متساوًا ويسمح بإخراج عزم دوران عالي.عندما يتم دمجها مع المكسرات الكوكبية، يجب أن تصبح نسبة التروس أكبر بما يصل إلى 1:50.

يتم تصنيع التروس من الفولاذ سبيكة عالية القوة carburizing وقسوة سطح الأسنان بعد carburizing يمكن أن تصل إلى HRC60 ± 2 °.

متصل بمحرك الخدمة ، يمكن أن يصنع قطعًا في أي زاوية ، والتي يمكن أن تلبي التحكم بالأرقام التي لا يمكن لمؤشر الكاميرا تحقيقها.

المكونات الرئيسية

لوحة القاعدة: الأساس الذي يدعم الجمعية بأكملها ويسمح بالتركيب على الآلات.

آلية الدوران: هذا يشمل المعدات أو المحركات التي تمكن من دوران الطاولة 360 درجة.

عمود مجوف: الجزء المجوف في الوسط الذي يسمح بمرور الأدوات أو سائل التبريد أو الأسلاك.

أعلى الطاولة: السطح الذي توضع عليه قطع العمل، وغالبا ما يحتوي على فتحات T للضغط.

آلية ضبط الزاوية: يسمح بتحريك الجدول بدقة لتحقيق مواقع التصنيع المرغوبة.

نظام المحامل: يوفر دوران سلس واستقرار أثناء التشغيل.

نظام التحكم: يمكن أن تتضمن قراءات رقمية أو دمج CNC للتحديد الدقيق للموقع والحركة.

الخصائص الرئيسية

دقة عالية:

يحقق دقة تحديد المواقع المتكررة أقل من 5 ثوان قوس، مما يضمن أداء موثوق به في التطبيقات المتطلبة.

صلابة عالية:

مدعومة بمحامل عجلات متقاطعة دقة ، يمكن أن تتحمل المنصة قوى شعاعية و محورية وقوى الانقلاب الكبيرة ، مما يوفر أكثر من عشرة أضعاف صلابة المحامل التقليدية.

التوافق المرن للمحرك:

قابلة للتكوين بسهولة لاستيعاب مختلف العلامات التجارية وأنواع المحركات ، بما في ذلك محركات servo و stepper ، من خلال شظايا قابلة للتخصيص وأحواض المدخلات.

	النموذج	النموذج	النموذج	نسبة الزاوية المستقيمة
		الطاولة الدوارة المجوفة	الزاوية اليمنى
	HRG60Z	HRG60	HAS042	2، 3

معايير الأداء
