مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
آلة متكاملة كوكبية مجوفة من سلسلة HRG
منصة دوارة مجوفة مع علبة التروس الكوكبية هي نظام ميكانيكي يجمع بين هيكل دوار مجوف مع علبة التروس الكوكبية للحركة الدقيقة.التصميم المجوف يسمح بسهولة توجيه الكابلات أو السوائل، في حين أن علبة التروس الكوكبية توفر عزم دوران عالية وتقلل من رد الفعل ، مما يتيح حركة دوران سلسة ودقيقة.والأنظمة الآلية.
المكونات الرئيسية
القاعدة: المنصة الصلبة التي تدعم الجمعية بأكملها.
منصة دوارة: الجزء الذي يحمل قطعة العمل ويمكن أن تدور حول محور عمودي أو أفقي.
آلية القيادة: هذا يشمل المحركات (السيرو أو الخطوة) ، والعجلات، والحزام التي توفر الدوران والموضع.
نظام الفهرسة: هذا يسمح بتحديد الموقع بدقة، وغالبا ما تستخدم الدبابيس أو المسامير لضبط الطاولة في مكانها في زوايا محددة.
نظام التحكم: الإلكترونيات التي تدير الحركة، بما في ذلك أجهزة التحكم، وأجهزة الاستشعار، واجهات المستخدم للبرمجة.
محامل: السماح بتناوب سلس من الطاولة مع تقليل الاحتكاك.
خصائص التثبيت: فتحات أو ثقوب لتثبيت الأجهزة أو الأدوات ، لضمان الاحتفاظ بالقطعة.
إمدادات الطاقة: يوفر الطاقة اللازمة لآلية القيادة وأجهزة التحكم.
تدوير 360 درجة: يوفر القدرة على تدوير قطعة العمل للمعالجة متعددة الأطراف.
التحكم الدقيق: غالبا ما تكون مجهزة بقراءات رقمية أو مشفرات للتحديد الدقيق للموقع.
التنوع: مناسبة لمجموعة واسعة من التطبيقات، من الهندسة البسيطة إلى المعقدة.
آلية التشغيل: يضمن قطع العمل بقوة أثناء التشغيل لضمان الاستقرار
 |
النموذج | النموذج | النموذج | النسبة |
| الطاولة الدوارة المجوفة | خفيف الكواكب | |||
|
HRG280A |
HRG280 | HA115 |
3، 5 ، 7 ، 10 |
معايير الأداء
| HRG280A | ||||||||
| دعم منصة الإخراج | محامل عجلات متقاطعة | سرعة الإخراج المسموح بها | 250 دورة في الدقيقة | عجز الدوران | 27619x10-6 كجم.م2 | |||
| حركة التحول | 360 درجة ((دوران في أي زاوية) | دقة الموقع المتكررة | ± 15 ثانية قوس | دقة الموقع | ≤30 ثانية قوس | |||
| محرك متطابق ((حجم)) | 750-1KW سيرفو موتور Φ14-Φ50-Φ70-M4 |
الحمل المحوري المسموح به | 7000N | التشحيم | الدهون الاصطناعية | |||
| نسبة التخفيض | 30 | 50 | 70 | 100 | الحمل الشعاعي المسموح به | 3500N | درجة حرارة العمل | -10°C~90°C |
| عزم دوران الخروج المسموح به | 120NM | التوازي بين منصة الإخراج | 0.02ملم | حياة الخدمة | 20000 ساعة | |||
| أقصى عزم دوران التسارع | 216NM | تدفق سطح منصة الإخراج | 0.01ملم | مستوى الإنتاج | IP65 | |||
| عزم التوقف الطارئ | 600NM | مدخل محيط منصة الخروج | 0.01ملم | مستوى الضوضاء | ≤ 65 ديسيبل | |||

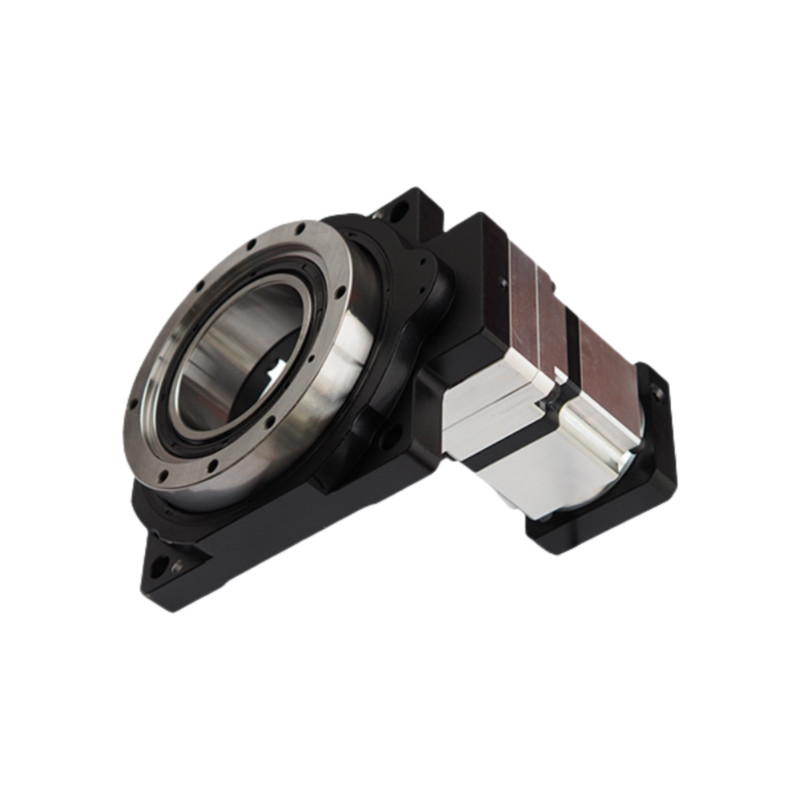

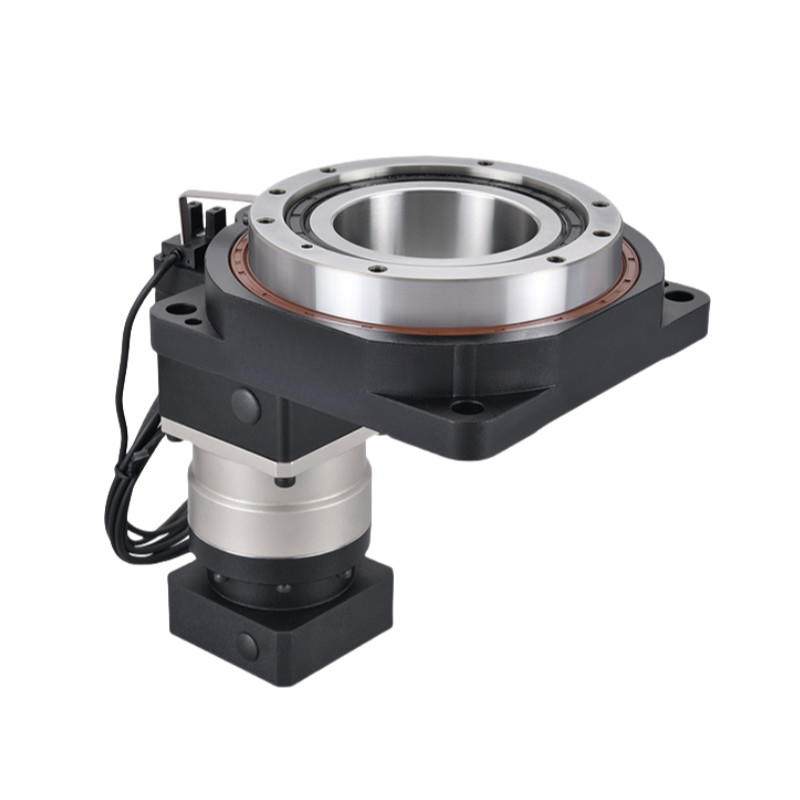

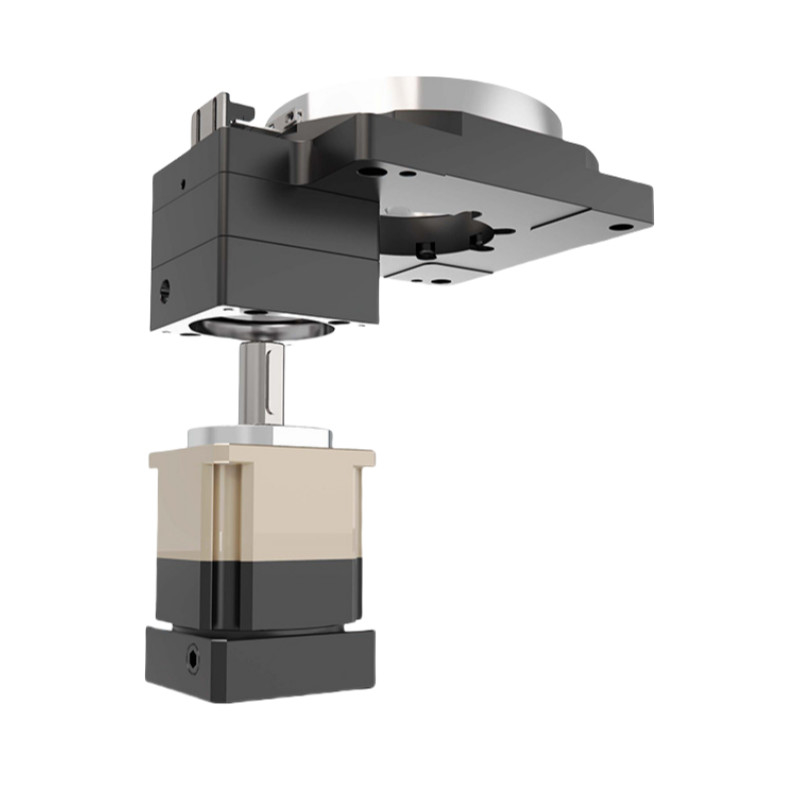

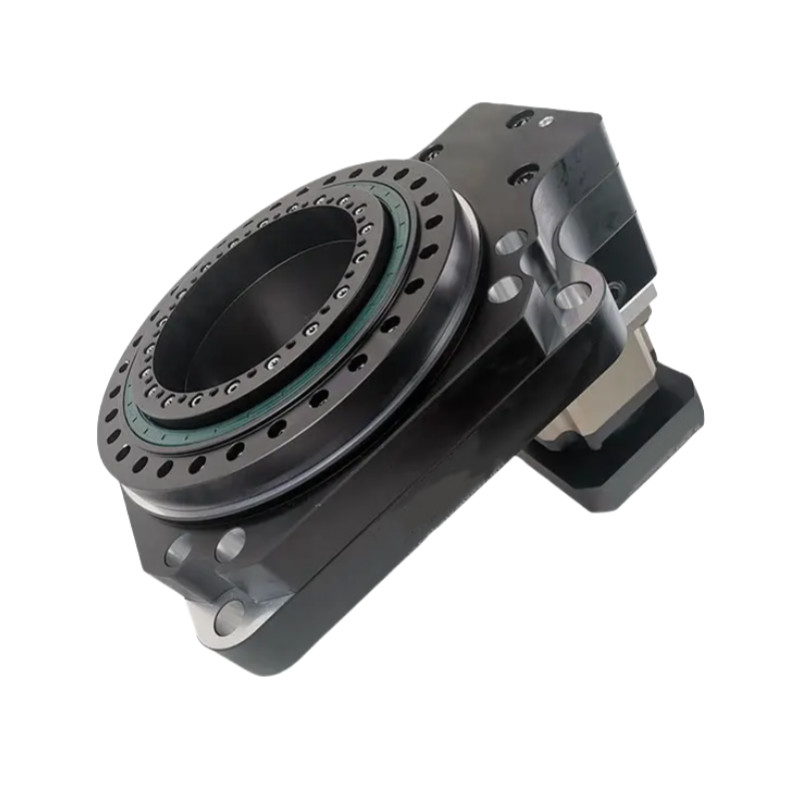

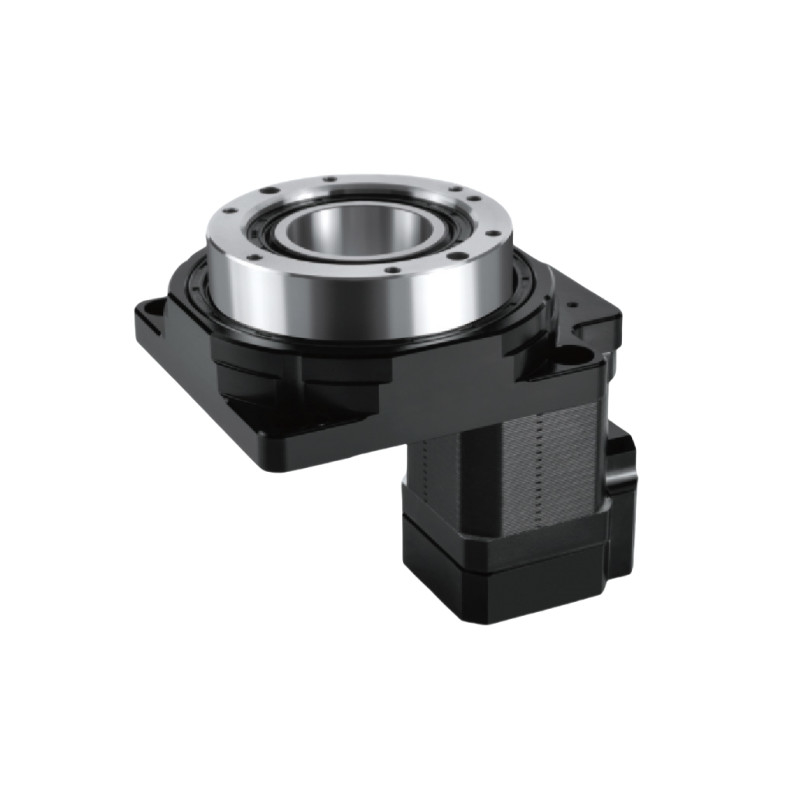

صور مفصلة
|
|
|
|
الرسومات
تطبيقات المنصة الدوارة المجوفة
قطع التصنيع: مثالية لخلق الأشكال والتصاميم المعقدة.
صنع الأدوات: تستخدم في تصنيع الأدوات والطبقات.
التجميع: يساعد في محاذاة وموضع المكونات خلال عمليات التجميع.
