مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
سلسلة HRG

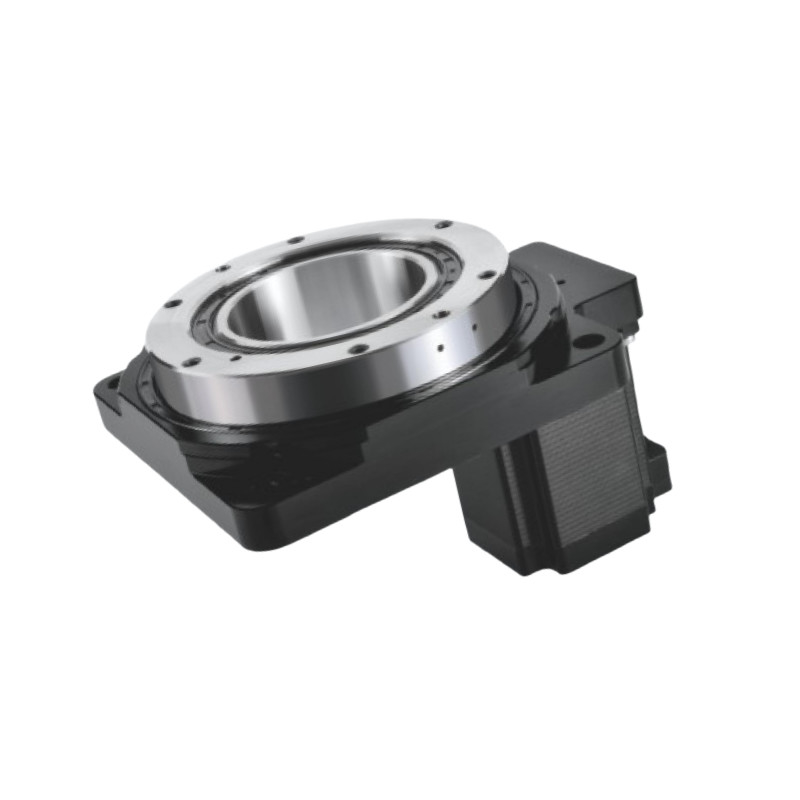

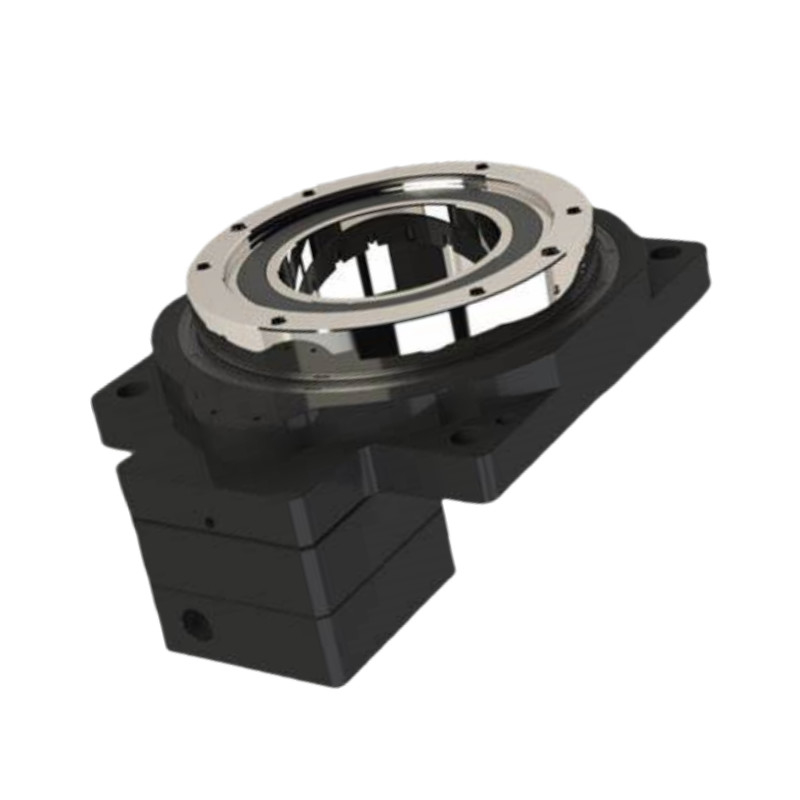

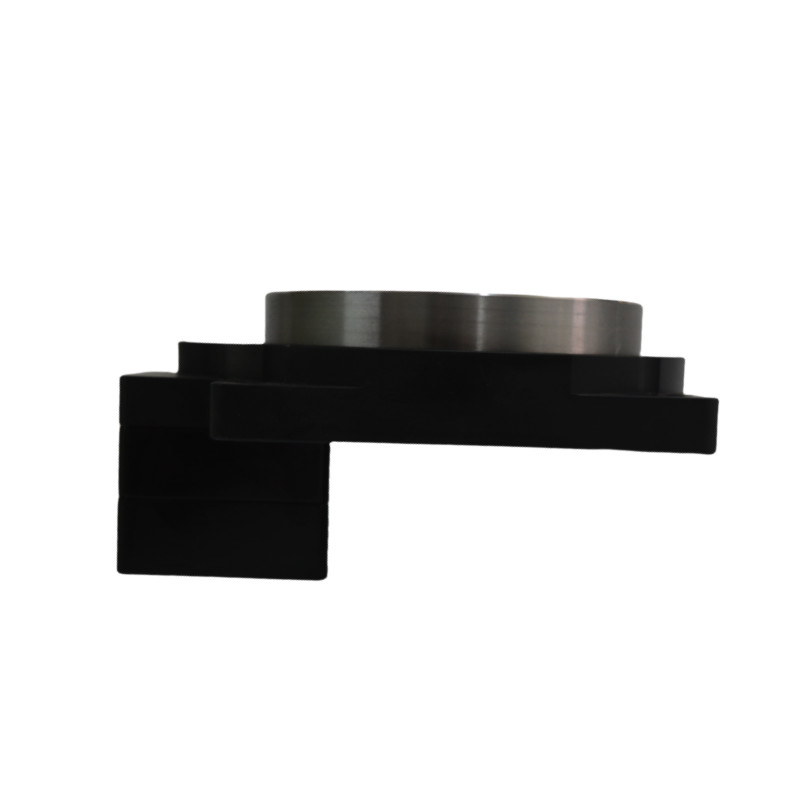

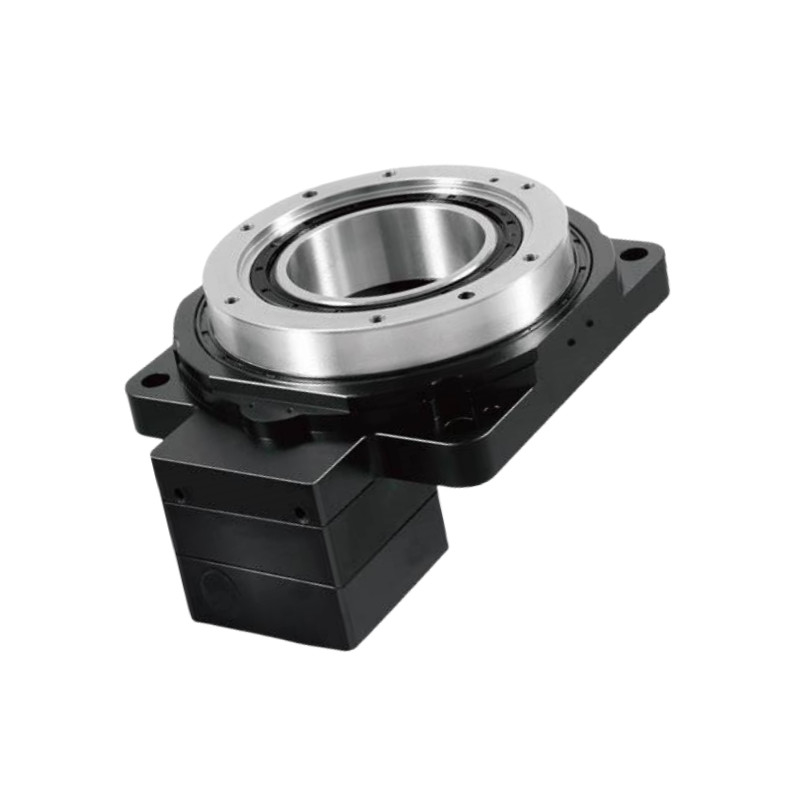

المنصة الدوارة المجوفة هي جهاز ميكانيكي مصمم لتوفير حركة دوران دقيقة مع السماح بمرور الكابلات أو الأنابيب أو المكونات الأخرى من خلال مركزها.هذا التصميم الفريد يقدم العديد من المزايا، بما في ذلك تحسين التنوع والراحة في تطبيقات مختلفة.
الإطار الأساسي:
الدعم الأساسي الذي يضم جميع المكونات الأخرى، يوفر الاستقرار والصلابة للجميع.
القرص الدوار:
المنصة الرئيسية التي تدور حول المحور المركزي. إنها المكان الذي يتم فيه تركيب قطع العمل ويتم تصميمها عادةً لتحقيق دقة عالية.
مركز هولو:
الفتح المركزي الذي يسمح بمرور الكابلات أو الأنابيب أو المكونات الأخرى ، مما يتيح تركيبات أكثر نظافة وتوجيهًا أسهل.
حمالات عجلات متقاطعة:
محامل دقة تدعم القرص الدوار. يتيح تكوينها قدرة عالية على الحمل والصلابة ، مما يضمن دوران سلس.
آلية القيادة:
ويشمل ذلك المحرك (عادة محرك سيرفو أو خطوة) ووسائل التروس المرتبطة بها (مثل السرعات المدارية) التي توفر العزم الدوالي اللازم والتحكم في الدوران.
آلية الترخيص القابلة للتعديل:
نظام يسمح بتعديل الفجوة بين العجلات لتقليل رد الفعل وتعزيز دقة الموقع.
عمود الدخول والفلانج:
مكونات تربط المحرك بالمنصة. تتيح واجهات قابلة للتخصيص التوافق مع مختلف العلامات التجارية وأنواع المحركات.
واجهة التحكم:
المكونات الإلكترونية أو الأنظمة التي تدير تشغيل المحرك، وتوفر التحكم في سرعة الدوران والاتجاه والموضع.
نقاط التثبيت:
أماكن على المنصة لتثبيت قطع العمل أو الأجهزة المثبتة، وضمان الاستقرار أثناء التشغيل.
معايير الأداء
| HRG200-10K | ||||||
| دعم منصة الإخراج | محامل عجلات متقاطعة | سرعة الإخراج المسموح بها | 200 دورة في الدقيقة | عجز الدوران | 27169x10-6 كجم.م2 | |
| حركة التحول | 360 درجة ((دوران في أي زاوية) | دقة الموقع المتكررة | ± 15 ثانية قوس | دقة الموقع | ≤30 ثانية قوس | |
| محرك متطابق ((حجم)) | Φ19-Φ70-Φ90-M6 | الحمل المحوري المسموح به | 4000N | التشحيم | الدهون الاصطناعية | |
| نسبة التخفيض | 10 | الحمل الشعاعي المسموح به | 2500N | درجة حرارة العمل | -10°C~90°C | |
| عزم دوران الخروج المسموح به | 112NM | التوازي بين منصة الإخراج | 0.02ملم | حياة الخدمة | 20000 ساعة | |
| أقصى عزم دوران التسارع | 201.6NM | تدفق سطح منصة الإخراج | 0.01ملم | مستوى الإنتاج | IP65 | |
| عزم التوقف الطارئ | 336NM | مدخل محيط منصة الخروج | 0.01ملم | مستوى الضوضاء | ≤ 65 ديسيبل | |
| HRG200-18K | ||||||
| دعم منصة الإخراج | محامل عجلات متقاطعة | سرعة الإخراج المسموح بها | 200 دورة في الدقيقة | عجز الدوران | 27169x10-6 كجم.م2 | |
| حركة التحول | 360 درجة ((دوران في أي زاوية) | دقة الموقع المتكررة | ± 15 ثانية قوس | دقة الموقع | ≤30 ثانية قوس | |
| محرك متطابق ((حجم)) | Φ19-Φ70-Φ90-M6 | الحمل المحوري المسموح به | 4000N | التشحيم | الدهون الاصطناعية | |
| نسبة التخفيض | 18 | الحمل الشعاعي المسموح به | 2500N | درجة حرارة العمل | -10°C~90°C | |
| عزم دوران الخروج المسموح به | 85NM | التوازي بين منصة الإخراج | 0.02ملم | حياة الخدمة | 20000 ساعة | |
| أقصى عزم دوران التسارع | 153NM | تدفق سطح منصة الإخراج | 0.01ملم | مستوى الإنتاج | IP65 | |
| عزم التوقف الطارئ | 680NM | مدخل محيط منصة الخروج | 0.01ملم | مستوى الضوضاء | ≤ 65 ديسيبل | |
الرسومات
تعليمات التثبيت للطاولة الدوارة المجوفة
تطبيقات المنصة الدوارة المجوفة
الروبوتات:
تستخدم في الذراعين الروبوتية والمناظرات لتحديد الموقع والدفع الدقيق في مهام التجميع ومعالجة المواد.
أنظمة الأتمتة:
متكاملة في خطوط الإنتاج الآلية لمهمات مثل فرز والتعبئة والتعبئة، حيث الحركة الدورانية الدقيقة ضرورية.
معالجة الحاسب الآلي:
تستخدم في آلات CNC للدوران الدقيق لقطع العمل أثناء عمليات الطحن والحفر والدوران.
المعدات الطبية:
تستخدم في الأجهزة الطبية مثل أنظمة التصوير والروبوتات الجراحية وأتمتة المختبرات لتحديد الموقع والدوران بدقة.
الطيران والفضاء والدفاع:
تطبق في محاكاة الطيران وأنظمة الرادار والطائرات بدون طيار للتوجه الدقيق والاستقرار.
الاتصالات:
تستخدم في أنظمة تحديد موقع الهوائي لضمان محاذاة دقيقة لنقل إشارة مثالي.
الاختبار والقياس:
متكاملة في معدات الاختبار لتدوير العينات أو المكونات لتقييم الأداء في مختلف الظروف.
الترفيه والإعلام:
تستخدم في أجهزة الكاميرا وأنظمة الإضاءة للحركة السلسة والمسيطرة في إنتاج الأفلام والأحداث الحية.
المعدات الصناعية:
تطبق في ناقلات وأنظمة فرز حيث الحركة الدوارة مطلوبة للتعامل الفعال مع المواد.
البحث والتطوير:
تستخدم في المختبرات ومرافق البحث في الإعدادات التجريبية التي تتطلب تعديلات زاوية دقيقة.
