مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
سلسلة HRG
المنصة الدوارة المجوفة هي جهاز ميكانيكي مصمم لتوفير حركة دوران دقيقة مع السماح بمرور الكابلات أو الأنابيب أو المكونات الأخرى من خلال مركزها.هذا التصميم الفريد يقدم العديد من المزايا، بما في ذلك تحسين التنوع والراحة في تطبيقات مختلفة.
التصميم المجوف:
يسمح الفتح المركزي بتوجيه الكابلات أو الأنبوبات أو العناصر الأخرى ، مما يقلل من الفوضى و يسهل الإعداد في المساحات الضيقة.
الحركة الدقيقة:
تم تصميم المنصة لتحقيق دقة عالية ، ويمكن أن تحقق تساهلات في تحديد المواقع المتكررة أقل من 5 ثوان قوس ، مما يجعلها مناسبة للتطبيقات التي تتطلب حركات دقيقة.
بناء صلب:
غالبًا ما تدعمها محامل عجلات متقاطعة عالية الجودة ، يمكن أن تتعامل المنصة مع أحمال وقوى كبيرة ، مما يوفر صلابة واستقرار استثنائيين.
التوافق المرن:
مصممة لاستيعاب أنواع مختلفة من المحركات، بما في ذلك المحركات الخدمية والخطوة، من خلال الاطراف القابلة للتخصيص وأحواض المدخل.
التطبيقات:
تستخدم عادة في الروبوتات والأتمتة ومعدات التصنيع بالرقم المركزي والمعدات الطبية والعديد من المجالات الأخرى التي تتطلب حركة دوران موثوقة ودقيقة.
 |
النموذج | المواصفات | قطر مجوف | النسبة |
| (ملم) | (ملم) | |||
|
HRG170-10K HRG170-18K |
170 | 72 |
10 18 |
معايير الأداء
| HRG170-10/18K | ||||||
| دعم منصة الإخراج | محامل عجلات متقاطعة | سرعة الإخراج المسموح بها | 200 دورة في الدقيقة | عجز الدوران | 27619x10-6 كجم.م2 | |
| حركة التحول | 360 درجة ((دوران في أي زاوية) | دقة الموقع المتكررة | ± 15 ثانية قوس | دقة الموقع | ≤30 ثانية قوس | |
| محرك متطابق ((حجم)) | Φ19-Φ70-Φ90-M6 | الحمل المحوري المسموح به | 3000N | التشحيم | الدهون الاصطناعية | |
| نسبة التخفيض | 10 | 18 | الحمل الشعاعي المسموح به | 2000N | درجة حرارة العمل | -10 درجة مئوية -90 درجة مئوية |
| عزم دوران الخروج المسموح به | 55NM | 45NM | التوازي بين منصة الإخراج | 0.02ملم | حياة الخدمة | 20000 ساعة |
| أقصى عزم دوران التسارع | 99NM | 81NM | تدفق سطح منصة الإخراج | 0.01ملم | مستوى الإنتاج | IP65 |
| عزم التوقف الطارئ | 165NM | 135NM | مدخل محيط منصة الخروج | 0.01ملم | مستوى الضوضاء | ≤ 65 ديسيبل |

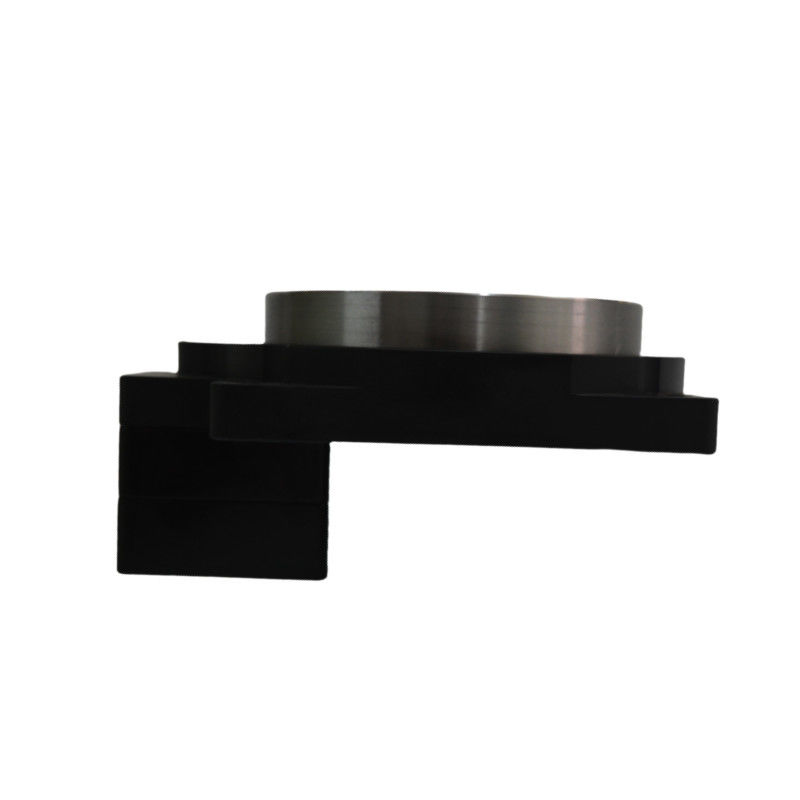

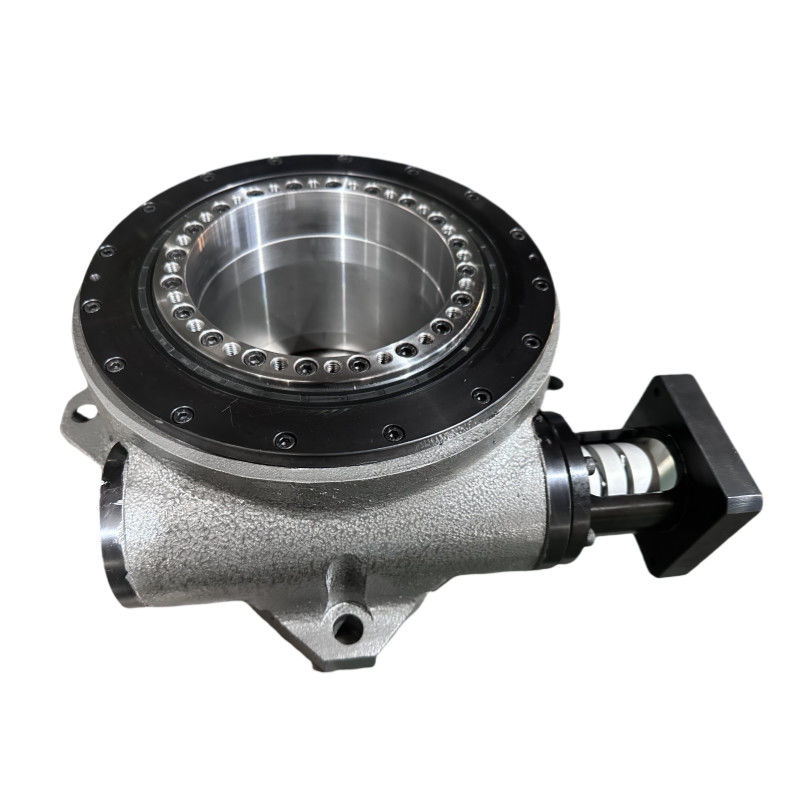

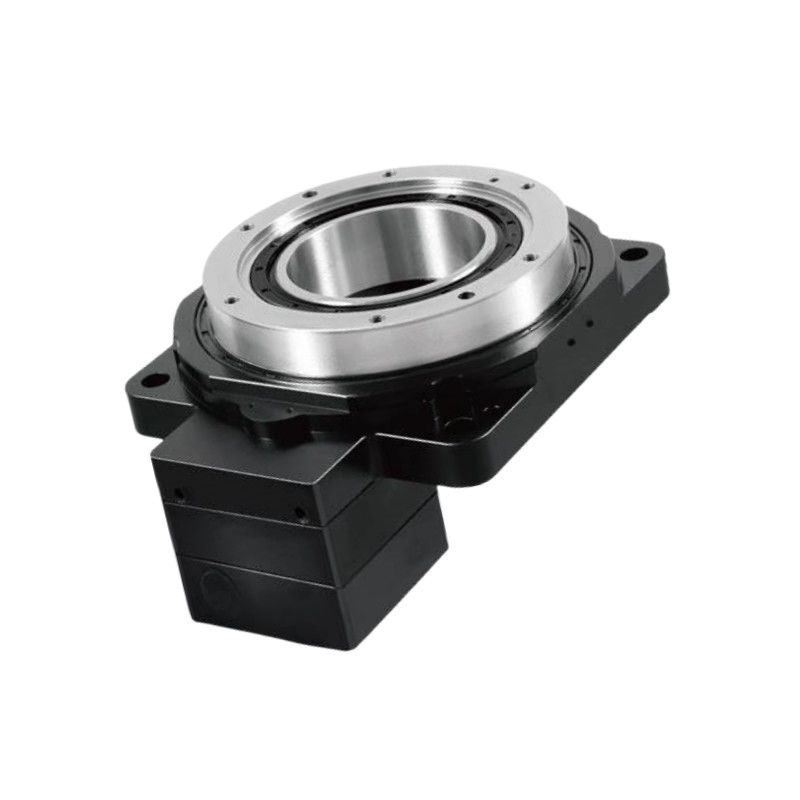

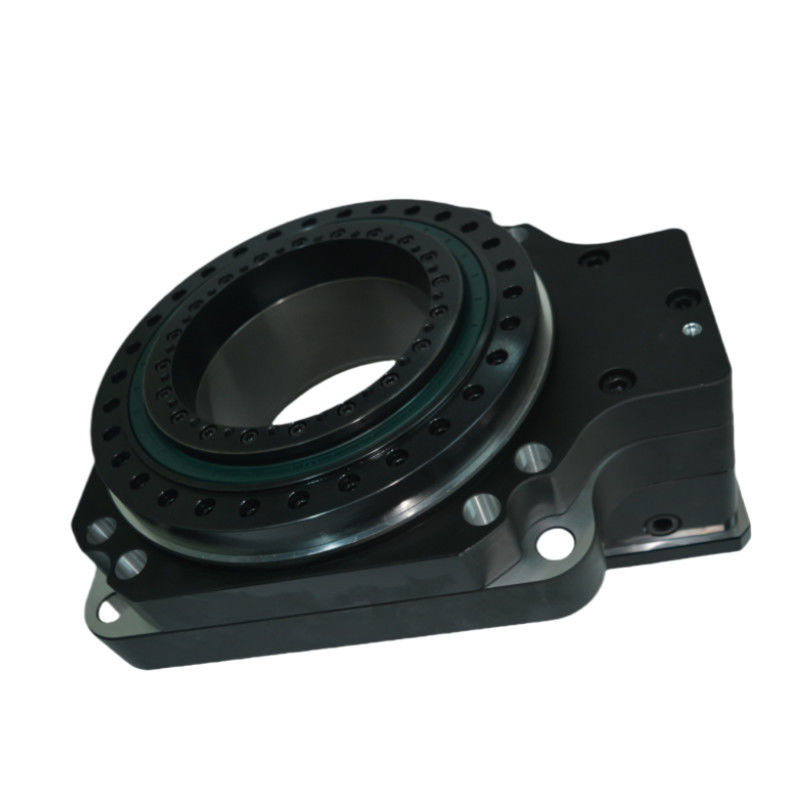

صور مفصلة
|
|
|
|
الرسومات
تعليمات التثبيت للطاولة الدوارة المجوفة
تطبيقات المنصة الدوارة المجوفة
الروبوتات:
تستخدم في الذراعين الروبوتية والمناظرات لتحديد الموقع والدفع الدقيق في مهام التجميع ومعالجة المواد.
أنظمة الأتمتة:
متكاملة في خطوط الإنتاج الآلية لمهمات مثل فرز والتعبئة والتعبئة، حيث الحركة الدورانية الدقيقة ضرورية.
معالجة الحاسب الآلي:
تستخدم في آلات CNC للدوران الدقيق لقطع العمل أثناء عمليات الطحن والحفر والدوران.
المعدات الطبية:
تستخدم في الأجهزة الطبية مثل أنظمة التصوير والروبوتات الجراحية وأتمتة المختبرات لتحديد الموقع والدوران بدقة.
الطيران والفضاء والدفاع:
تطبق في محاكاة الطيران وأنظمة الرادار والطائرات بدون طيار للتوجه الدقيق والاستقرار.
الاتصالات:
تستخدم في أنظمة تحديد موقع الهوائي لضمان محاذاة دقيقة لنقل إشارة مثالي.
الاختبار والقياس:
متكاملة في معدات الاختبار لتدوير العينات أو المكونات لتقييم الأداء في مختلف الظروف.
الترفيه والإعلام:
تستخدم في أجهزة الكاميرا وأنظمة الإضاءة للحركة السلسة والمسيطرة في إنتاج الأفلام والأحداث الحية.
المعدات الصناعية:
تطبق في ناقلات وأنظمة فرز حيث الحركة الدوارة مطلوبة للتعامل الفعال مع المواد.
البحث والتطوير:
تستخدم في المختبرات ومرافق البحث في الإعدادات التجريبية التي تتطلب تعديلات زاوية دقيقة.
