مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
سلسلة HRG
منصة الدوران المجوفة هي جهاز ميكانيكي متقدم مصمم لتطبيقات حركة الدوران الدقيقة. يحتوي على تصميم مجوف فريد يسمح بسهولة توجيه الكابلات والأنابيب ،تعزيز قدراتها المتعددة في مختلف الإعدادات.
دقة عالية:
يحقق دقة تحديد المواقع المتكررة أقل من 5 ثوان قوس، مما يضمن أداء موثوق به في التطبيقات المتطلبة.
صلابة عالية:
مدعومة بمحامل عجلات متقاطعة دقة ، يمكن أن تتحمل المنصة قوى شعاعية و محورية وقوى الانقلاب الكبيرة ، مما يوفر أكثر من عشرة أضعاف صلابة المحامل التقليدية.
التوافق المرن للمحرك:
قابلة للتكوين بسهولة لاستيعاب مختلف العلامات التجارية وأنواع المحركات ، بما في ذلك محركات servo و stepper ، من خلال شظايا قابلة للتخصيص وأحواض المدخلات.
مخرج عزم دوران فعال:
يستخدم آلية تخفيض معدات الدفع المدارية ذات المرحلة الواحدة لزيادة عزم الدوران الخارجي ، مع معدات الدفع المسجلة تحت المستوى 5 للدقة.
تحميل مريح:
يسمح سطح المنصة بتثبيت قطع العمل مباشرة ، مما يسهل عملية التحميل ويزيد من كفاءة التشغيل.
التشغيل السلس:
مصممة للدوران المستقر والسلس ، مما يضمن تحديد المواقع السريع والاهتزازات البسيطة أثناء التشغيل.
بناء صلب:
تم بناؤها لتحمل مجموعة متنوعة من الإجهادات التشغيلية مع الحفاظ على الأداء العالي، مما يجعلها مناسبة للتطبيقات الصناعية والأتمتة.
المنصة الدوارة المجوفة مثالية للتطبيقات التي تتطلب دقة عالية ومرونة وقوة، مما يجعلها أصلًا قيمًا في صناعات الروبوتات والتصنيع والأتمتة.
 |
النموذج | المواصفات | قطر مجوف | النسبة |
| (ملم) | (ملم) | |||
| HRG110-05K HRG110-10K |
110 | 35 |
5 10 |
معايير الأداء
| HRG110-05/10K | |||||
| دعم منصة الإخراج | محامل عجلات متقاطعة | سرعة الإخراج المسموح بها | 200 دورة في الدقيقة | عجز الدوران | 1483x10-6 كجم.م2 |
| حركة التحول | 360 درجة ((دوران في أي زاوية) | دقة الموقع المتكررة | ± 15 ثانية قوس | دقة الموقع | ≤30 ثانية قوس |
| محرك متطابق ((حجم)) | Φ14-Φ50-Φ70-M4 | الحمل المحوري المسموح به | 2000N | التشحيم | الدهون الاصطناعية |
| نسبة التخفيض | 5، 10 | الحمل الشعاعي المسموح به | 1200N | درجة حرارة العمل | -10°C~90°C |
| عزم دوران الخروج المسموح به | 35NM | التوازي بين منصة الإخراج | 0.02ملم | حياة الخدمة | 20000 ساعة |
| أقصى عزم دوران التسارع | 70NM | تدفق سطح منصة الإخراج | 0.01ملم | مستوى الإنتاج | IP65 |
| عزم التوقف الطارئ | 105NM | مدخل محيط منصة الخروج | 0.01ملم | مستوى الضوضاء | ≤ 65 ديسيبل |

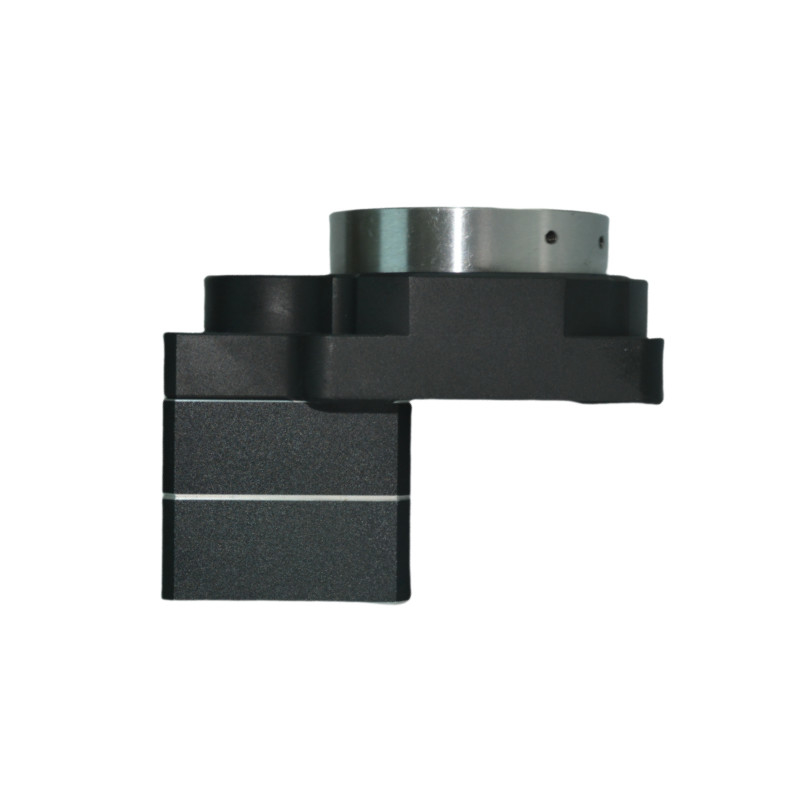

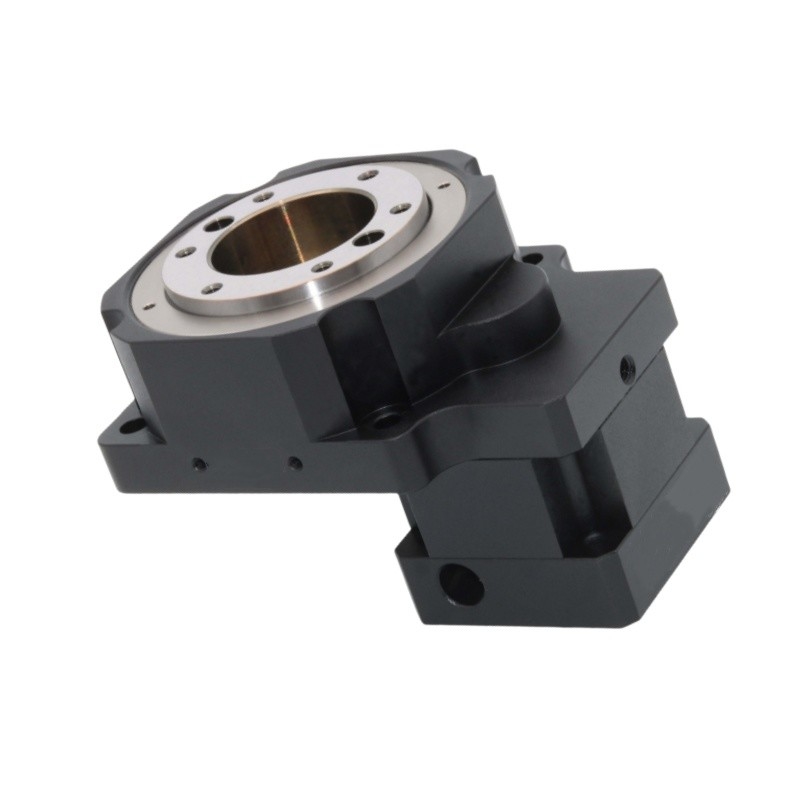

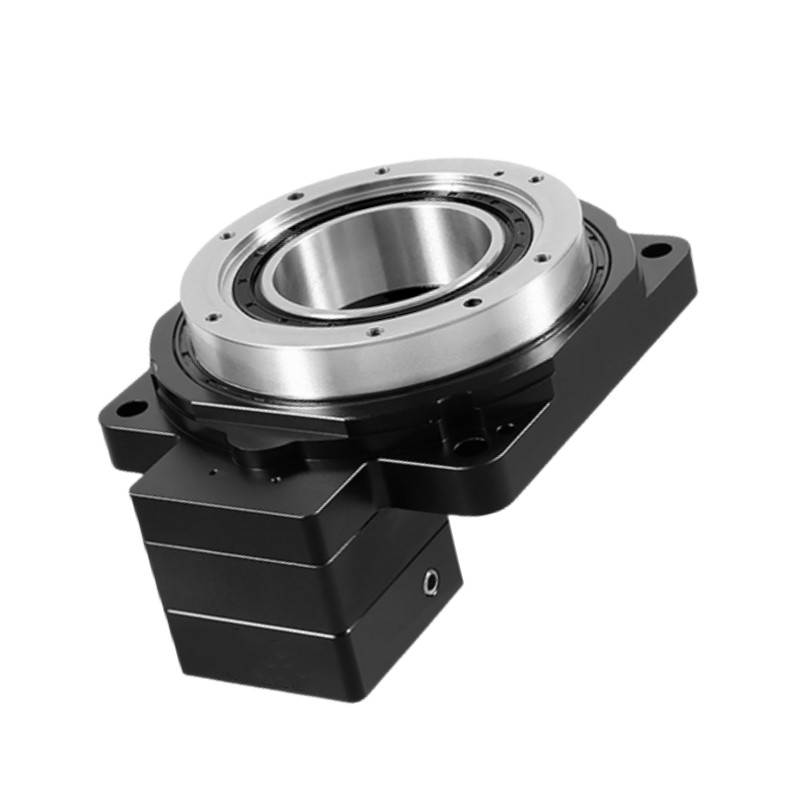

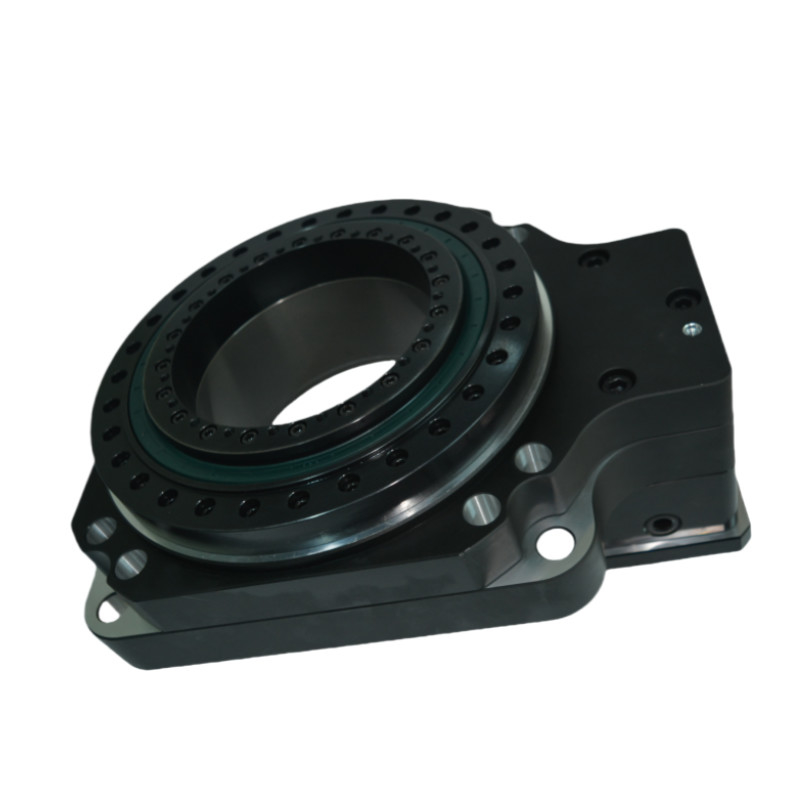

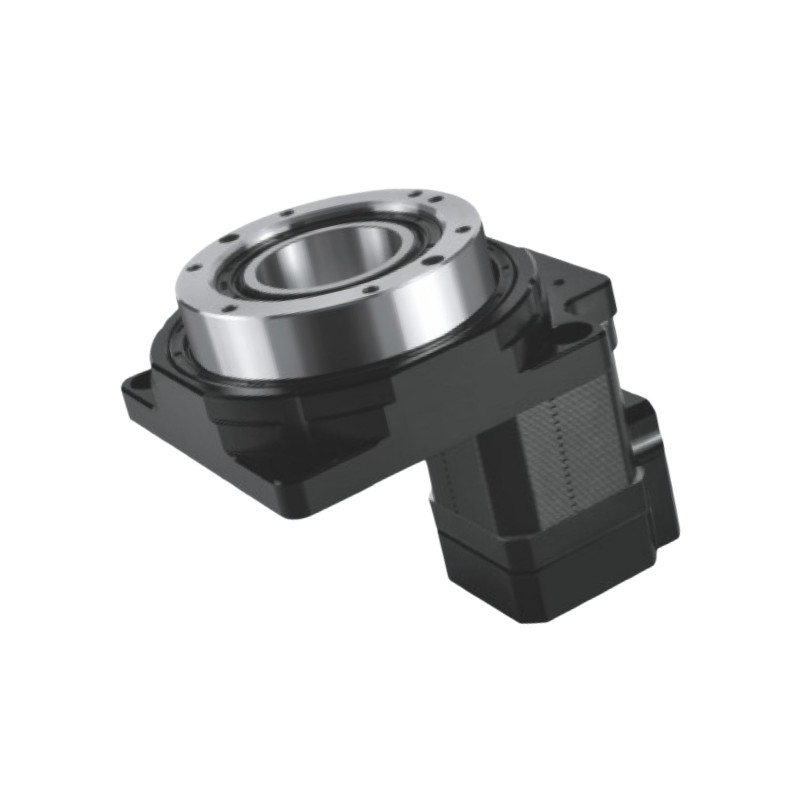

صور مفصلة
|
|
|
|
الرسومات
تعليمات التثبيت للطاولة الدوارة المجوفة
