مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
سلسلة HRG
منصة الدوران مدعومة بمجموعة من محامل الدوار المتقاطعة الدقة. يتم ترتيب الدوارات في نمط 90 درجة متدرج،وقطرها أكبر قليلاً من أبعاد المسار بين الحلقات الداخلية والخارجية للمحاملهذا التكوين يخلق تحميل مسبق بين الحلقات الداخلية والخارجية والدوامات. ونتيجة لذلك يمكن أن منصة الدوران servo تحمل مختلف قوى العزم، بما في ذلك شعاعية، محورية،واللحظات القوية، مما يوفر صلابة أكثر من عشرة أضعاف من العوارض التقليدية.
بعد التجميع ، يتم إعادة طحن منصة الدوران servo في القطر الخارجي والوجه النهائي للقرص الدوري ،باستخدام محامل الدوار المتقاطعة كمركز الدوران (المستوى القياسي هو الدقة التي تم تحويلها)هذا يضمن التسامحات التجانسية والموازية للقرص الدوار.
منصة الدوران المجوفة تسمح بتغييرات حجم واجهة مرنة من خلال شظايا مخصصة وحفرة العمود المدخل ، مما يجعلها مناسبة لربط أي علامة تجارية من محركات الخدمة أو المحركات الخطوة.
 |
النموذج | المواصفات | قطر مجوف | النسبة |
| (ملم) | (ملم) | |||
| HRG85-05K HRG85-10K |
85 | 33 |
5 10 |
معايير الأداء
| HRG85-05K | |||||
| دعم منصة الإخراج | محامل عجلات متقاطعة | سرعة الإخراج المسموح بها | 200 دورة في الدقيقة | عجز الدوران | 1203×10-6 كجم.م2 |
| حركة التحول | 360 درجة ((دوران في أي زاوية) | دقة الموقع المتكررة | ± 15 ثانية قوس | دقة الموقع | ≤30 ثانية قوس |
| محرك متطابق ((حجم)) | Φ14-Φ50-Φ70-M4 | الحمل المحوري المسموح به | 500N | التشحيم | الدهون الاصطناعية |
| نسبة التخفيض | 5 | الحمل الشعاعي المسموح به | 250N | درجة حرارة العمل | -10°C~90°C |
| عزم دوران الخروج المسموح به | 18NM | التوازي بين منصة الإخراج | 0.02ملم | حياة الخدمة | 20000 ساعة |
| أقصى عزم دوران التسارع | 32NM | تدفق سطح منصة الإخراج | 0.01ملم | مستوى الإنتاج | IP65 |
| عزم التوقف الطارئ | 54NM | مدخل محيط منصة الخروج | 0.01ملم | مستوى الضوضاء | ≤ 65 ديسيبل |
| HRG85-10K | |||||
| دعم منصة الإخراج | محامل عجلات متقاطعة | سرعة الإخراج المسموح بها | 200 دورة في الدقيقة | عجز الدوران | 1203×10-6 كجم.م2 |
| حركة التحول | 360 درجة ((دوران في أي زاوية) | دقة الموقع المتكررة | ± 15 ثانية قوس | دقة الموقع | ≤30 ثانية قوس |
| محرك متطابق ((حجم)) | Φ14-Φ50-Φ70-M4 | الحمل المحوري المسموح به | 500N | التشحيم | الدهون الاصطناعية |
| نسبة التخفيض | 10 | الحمل الشعاعي المسموح به | 250N | درجة حرارة العمل | -10°C~90°C |
| عزم دوران الخروج المسموح به | 14NM | التوازي بين منصة الإخراج | 0.02ملم | حياة الخدمة | 20000 ساعة |
| أقصى عزم دوران التسارع | 25.2NM | تدفق سطح منصة الإخراج | 0.01ملم | مستوى الإنتاج | IP65 |
| عزم التوقف الطارئ | 42NM | مدخل محيط منصة الخروج | 0.01ملم | مستوى الضوضاء | ≤ 65 ديسيبل |

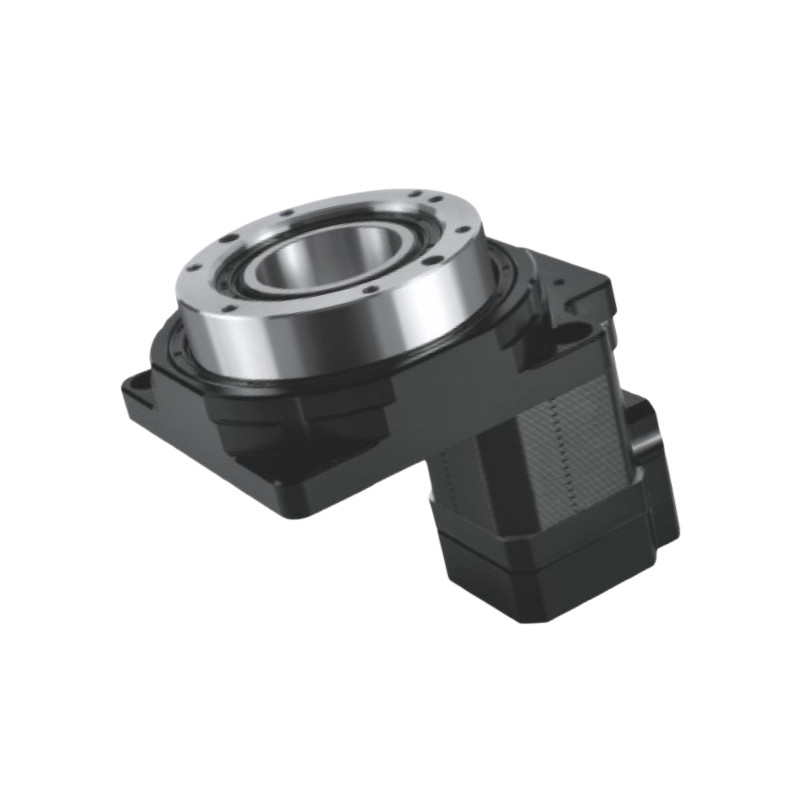

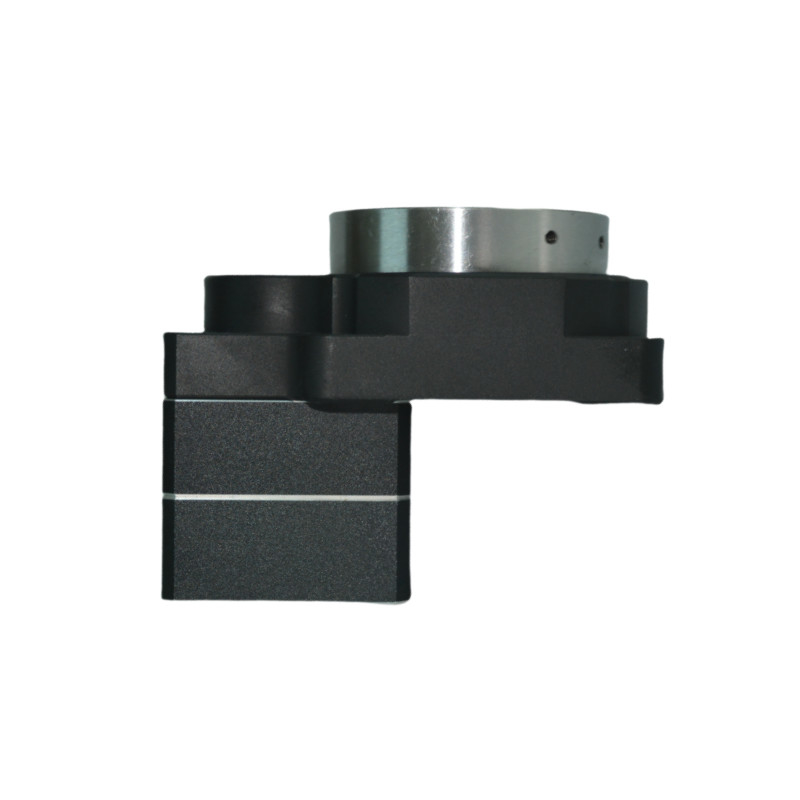

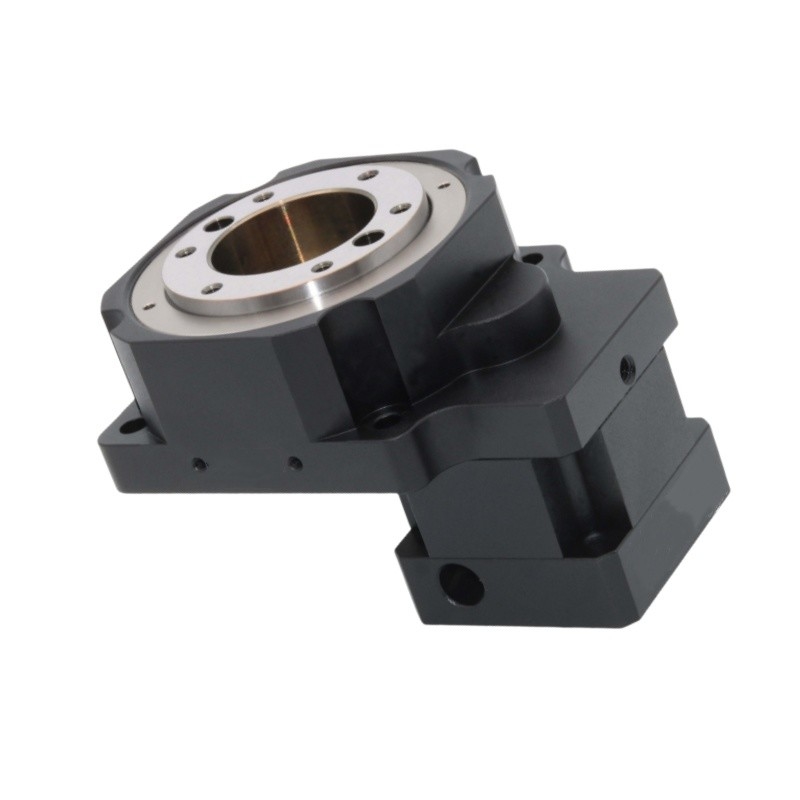

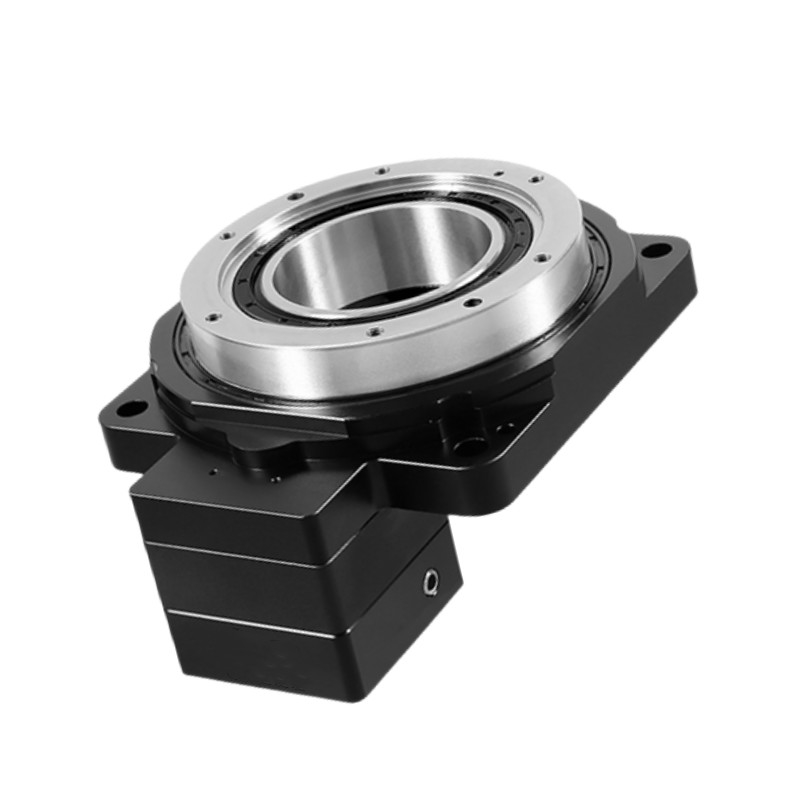

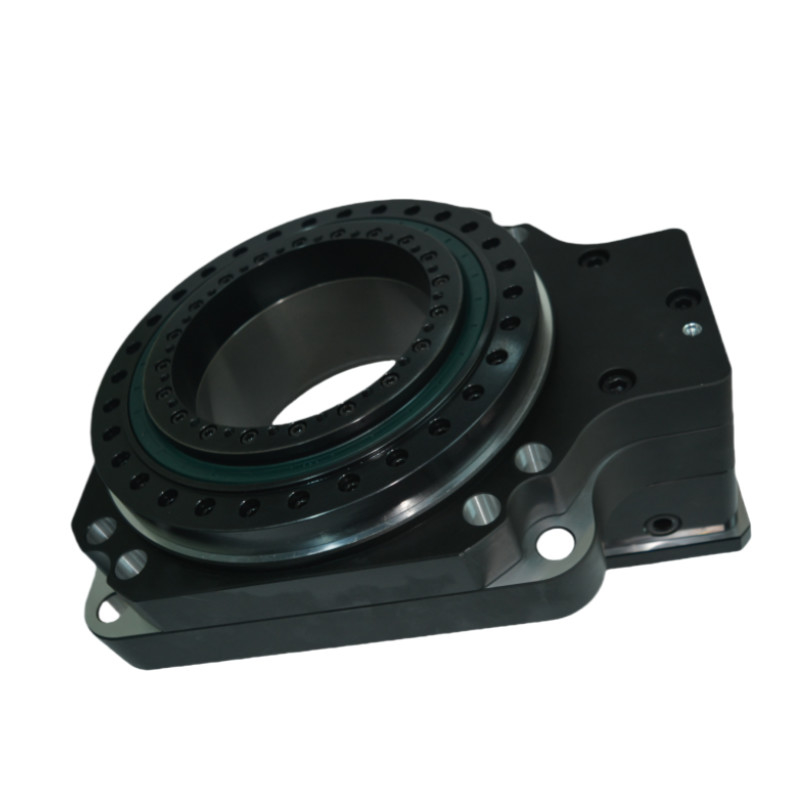

صور مفصلة
|
|
|
|
الرسومات
تعليمات التثبيت للطاولة الدوارة المجوفة
التعبئة والشحن
