Place of Origin:
Jiangsu, China
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
Model Number:
RV - E
محطة تخفيض RV هيتستخدم لثلاث مفاصل الخصر والمرفق من ساق الروبوت مع عزم دوران كبير، والروبوت الصناعي مع حمولة كبيرة يستخدم RV لواحد، اثنين وثلاثة محاور.بالمقارنة مع المكسر الهارموني، يقع مفتاح خفض RV في تكنولوجيا المعالجة وعملية التجميع. خفض RV لديه قوة تعب أعلى، صلابة وعمر.
الخصائص الرئيسية
Spالتسويقs
 |
المواصفات | عزم الدوران الخارجي kgf-m (((Nm) |
| 20 | 17 ((167) | |
| 40 | 42 ((412) | |
| 80 | 80 ((784) | |
| 110 | 110 ((1078) | |
| 160 | 160 ((1568) | |
| 320 | 320 ((3136) | |
| 450 | 450 ((4410) |
جدول المعلمات لسلسلة RV - E
| النموذج | صلابة الالتواء | البعد ((ملم) | عزم دوران اسمي (T0) |
سرعة الخروج الاسمية (N0) |
صلابة الالتواء | فقدان الحركة | رد فعل عنيف | عزم الانحناء المسموح به (Nm) |
الحمل المقبول للدفع (ن) |
الوزن (بالكيلوغرام) |
||
| Nm/arc.min | أ | ب | Nm/arc.min | arc.min | تحديد سرعة الدوران (Nm) |
قوس الدقيقة. | ||||||
| BX20E | 372 | 20.1 | 113.3 | 167Nm | 15 دورة في الدقيقة | 49 | ماكس1 | ±500 | ماكس1 | 882 | 3920 | 4.7 |
| BX40E | 931 | 29.6 | 143.7 | 412Nm | 108 | ± 123 | 1666 | 5194 | 9.3 | |||
| BX80E | 1176 | 33.4 | 166 | 784Nm | 196 | ± 235 | 2156 | 7840 | 13.1 | |||
| BX110E | 1470 | 32.2 | 176.6 | 1078Nm | 294 | ± 323 | 2940 | 10780 | 17.4 | |||
| BX160E | 2940 | 47.8 | 210.9 | 1568Nm | 392 | ±47.0 | 3920 | 14700 | 26.4 | |||
|
BX320E BX320E3 |
4900 | 56.4 | 251.4 | 3136Nm | 980 | ±94.0 | 7056 | 19600 | 44.3 | |||
| BX450E | 7448 | 69 | 292.7 | 4410Nm | 1176 | ±1320 | 8820 | 24500 | 66.4 | |||

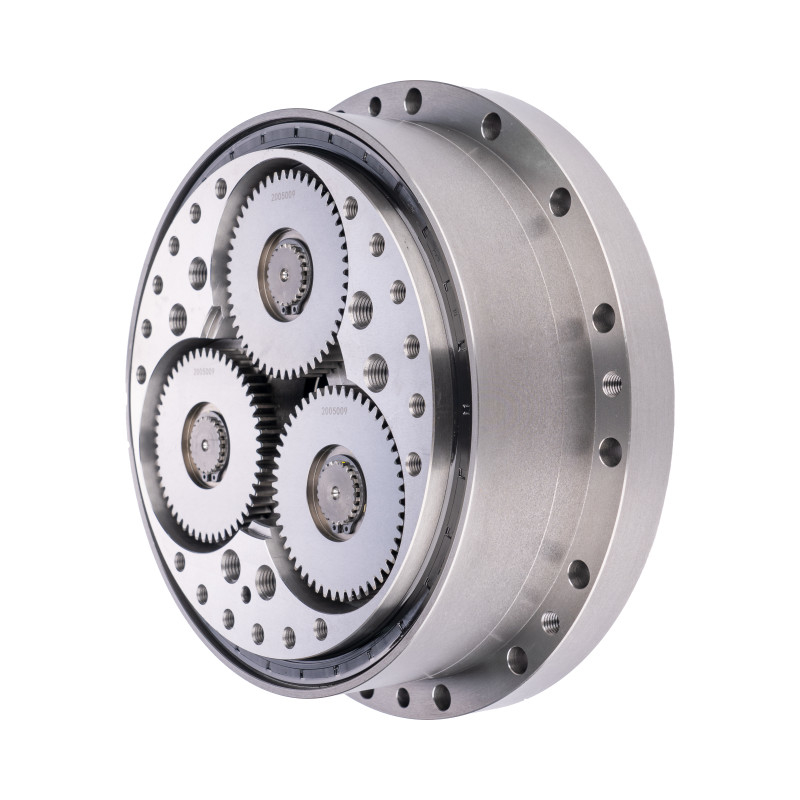

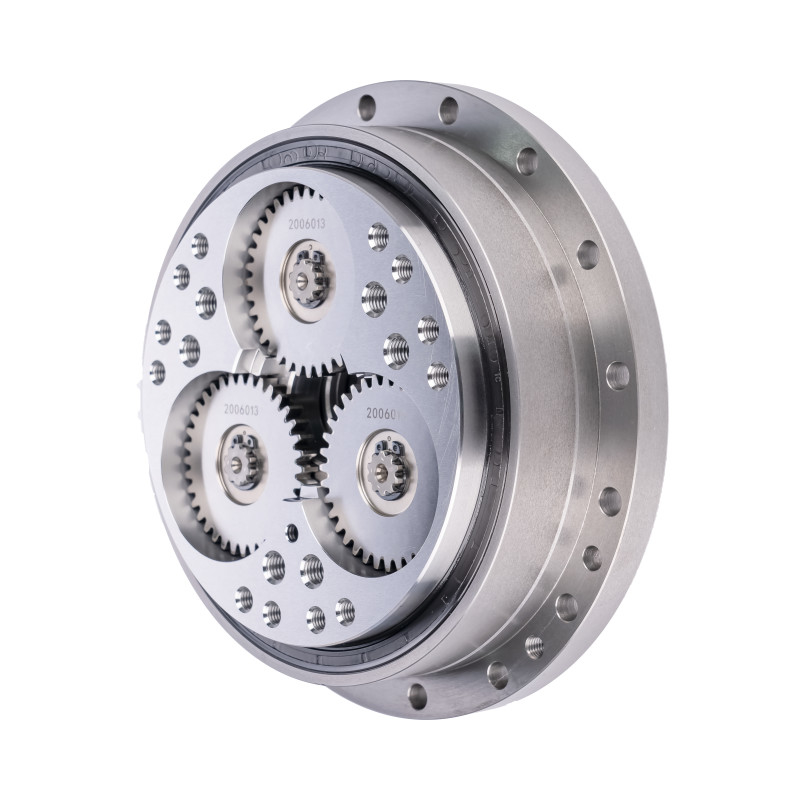

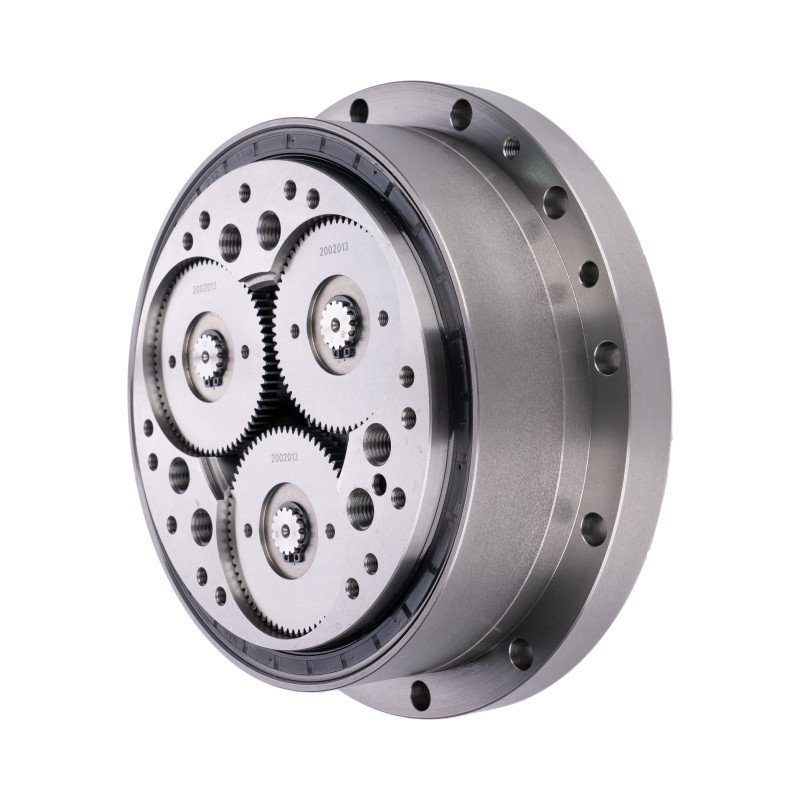

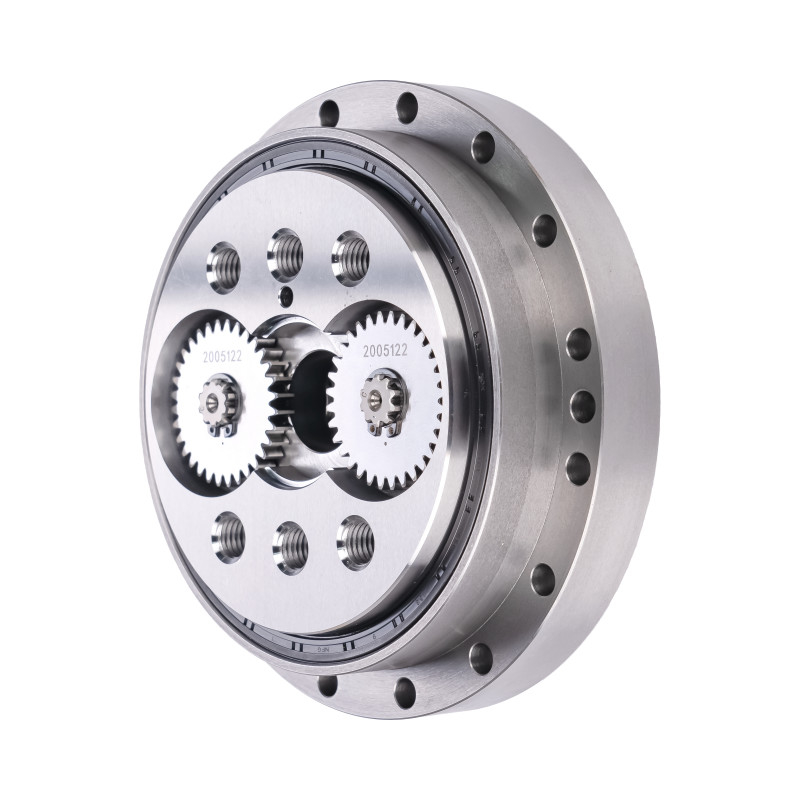

صور مفصلة
| الخصائص الرئيسية لـ RV - E Series Solid Shaft RV Reducer | |||
| المنتج | محرك تقليص القيادة | ||
|
المواد
|
الفولاذ والألومنيوم | ||
| النسبة القياسية | من 57 إلى 160 | ||
| عزم الدوران | من 17 إلى 450 نسم | ||
|
صلابة الالتواء
|
372 إلى 7448 نمتار/قوس دقيقة | ||
| عزم دوران اسمي | من 167 إلى 4410 Nm | ||
|
رد فعل عنيف
|
أقصى 1 دقيقة قوسية |
||
|
القوة الدوالية القصوى المؤقتة
|
من 833 إلى 22050 Nm | ||
|
سرعة الخروج الاسمية
|
15 دورة في الدقيقة | ||
|
النموذج
|
BX20E، BX40E، BX80E، BX110E، BX160E، BX320E، BX320E3، BX450E |
||
|
الوزن
|
4.7 إلى 66.4 كجم | ||
| عمر التصميم | 6000 ساعة | ||
| الضمان | سنة واحدة | ||
التطبيق
الأسئلة الشائعة
ما هي فوائد محرك الدراجات؟
تقدم صناديق التروس الدوائية العديد من المزايا ، بما في ذلك نسب التخفيض العالية ، والتصميم المدمج ، والقدرة الاستثنائية على تحمل الحمل ، والحد الأدنى من رد الفعل ، ومقاومة الصدمات الممتازة.هذه الميزات تجعلها مثالية للتطبيقات التي تتطلب تحكم حركة دقيق وموثوقية تحت الأحمال الثقيلة.
هل العجلات المتحركة للسيارات ذات العجلات المتحركة لديها رد فعل ضار؟
المزايا التي تتمتع بها المعدات الدوائية على المعدات الكوكبية:
تقريباً خالية من ردود فعل عكسية طوال حياتها، صلابة أعلى، تصميم أكثر تكاملاً.
كيف تعمل آلة تقليص العربة؟
يتم تركيب عمود الدخول بشكل غريب على محمل عنصر التدحرج (عادةً محامل أدوات أسطوانية) ، مما يتسبب في تردد القرص الدوري في دائرة.القرص cycloidal سوف تدور بشكل مستقل حول محمل كما يتم دفعها ضد حلقة التروس.
ما هو مُقلل السرعة للمقطورة؟
خفض RV هو خفض تحكم عالي الدقة مع هيكل خفض عجلة الدبوسية. بسبب عدد كبير من التروس التي يتم تشغيلها في نفس الوقت ،الجهاز المقلص له خصائص الحجم الصغير، خفيفة الوزن، صلابة عالية، ومقاومة الإفراط في الحمل.
