مكان المنشأ:
جيانغسو، الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
RV - E مع فلانج
تعود RV - E مع صناديق التروس المتعددة المجموعات إلى نموذج رأس التروس المتقدم للحد الدقيق الصلب.
يهدف تصميم الآلات المتكاملة للسيارات المتنقلة إلى تحسين كفاءة الإنتاج وخفض التكاليف وتقليل الحاجة إلى الموارد البشرية إلى الحد الأدنى.مما يجعلها تطبق على نطاق واسع في قطاعات الأتمتة الصناعية والتصنيع.
الخصائص الرئيسية
Spالتسويقs
جدول معايير RV - E مع سلسلة Flanged
| النموذج | نسبة التخفيض | علبة التروس الخفضة | رسم الأبعاد | ||||||||||||
| عزم دوران اسمي | سرعة الخروج الاسمية | عمر التصميم | التسارع المسموح به عزم دوران التباطؤ |
الحد الأقصى المؤقت المسموح به عزم الدوران |
سرعة الإدخال المسموح بها | سرعة الخروج المسموح بها | القيمة المرجعية لسرعة الإخراج ((العزم الدوالي المسموح به يعمل باستمرار) | رد فعل عنيف | فقدان الحركة | صلابة الالتواء (القيمة المرجعية) |
كفاءة البدء | عزم الدوران المسموح به | |||
| (Nm) | (rpm) | (هـ) | (Nm) | (Nm) | (rpm) | (rpm) | (rpm) | (قوس دقيقة) | (قوس دقيقة) | (Nm/arc.min) | (%) | (Nm) | |||
| BX20E | 57 | 167 | 15 | 6000 | 412 | 833 | 3500 | 61 | 56 | 1 | 1 | 49 | 75 | 882 | BX20E/i57C |
| 81 | 43 | 42 | BX20E/i81C BX20E/i81C1 BX20E/i81CS BX20E/i81CS1 |
||||||||||||
| 121 | 29 | 29 | BX20E/i121C BX20E/i121C1 BX20E/i121CS BX20E/i121CS1 |
||||||||||||
| BX40E | 81 | 412 | 15 | 1029 | 2058 | 3000 | 37 | 34 | 108 | 70 | 1666 | BX40E/i81C BX40E/i81C1 BX40E/i81CS BX40E/i81CS1 |
|||
| 121 | 25 | 25 | BX40E/i121C BX40E/i121C1 BX40E/i121CS BX40E/i121CS1 |
||||||||||||
| BX80E | 81 | 784 | 15 | 1960 | 3920 | 3000 | 37 | 29 | 196 | 75 | 2156 | BX80E/i81CS | |||
| 101 | 30 | 28 | BX80E/i101C | ||||||||||||
| 121 | 25 | 25 | BX80E/i121C BX80E/i121CS |
||||||||||||
| 153 | 20 | 20 | BX80E/i153C | ||||||||||||
| BX110E | 81 | 1078 | 15 | 2695 | 5390 | 3000 | 37 | 25 | 294 | 75 | 2940 | BX110E/i81CN | |||
| 111 | 27 | 18 | BX110E/i111CS | ||||||||||||

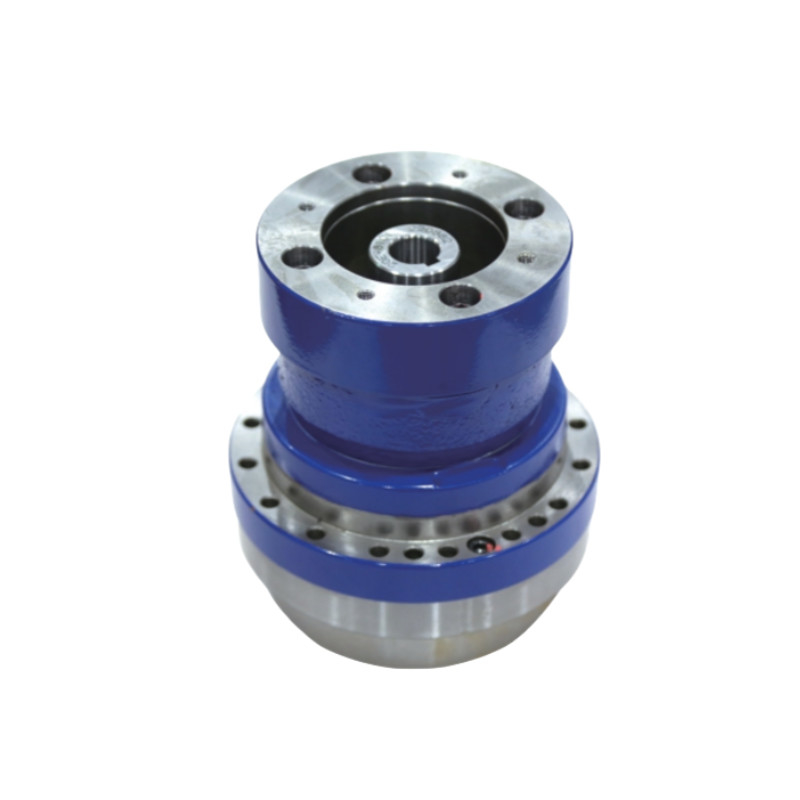

صور مفصلة
| الخصائص الرئيسية لـ RV - E مع سلسلة فلانج | |||
| المنتج | RV - E مع رأس معدات تخفيض بالفلانج | ||
|
المواد
|
الفولاذ والألومنيوم | ||
|
عزم دوران اسمي
|
167 إلى 1078 نسم | ||
| سرعة الخروج الاسمية | 15 دورة في الدقيقة | ||
|
رد فعل عنيف
|
أقصى 1 دقيقة قوسية |
||
| عزم دوران التسارع / التباطؤ المسموح به | 412 إلى 2695 نسم | ||
|
فقدان الحركة
|
أقصى 1 دقيقة قوسية | ||
|
النموذج
|
BX20E، BX40E، BX80E، BX110E |
||
| اللون | الـ (سليفر) | ||
| كفاءة البدء | 75% | ||
| عمر التصميم | 6000 ساعة | ||
| الضمان | سنة واحدة | ||
التطبيق
