مكان المنشأ:
جيانغسو، الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
RV - E مع فلانج
تطبيقاتRV - E مع رأس معدات التخفيض المزدوجالروبوتات: يستخدم على نطاق واسع في المفاصل الروبوتية، وتوفير الدقة والقوة اللازمة لمختلف المهام، مثل لحام وتجميع ومعالجة المواد.
أدوات الماكينة: ضمان تحديد الموقع الدقيق والتحكم في الحركة ، وهو أمر حاسم لعمليات التصنيع الدقيقة.
التصنيع الآلي: تحسين الدقة والكفاءة في خطوط الإنتاج الآلية، معالجة المهام المتكررة بشكل موثوق.
Spالتسويقs
جدول معايير RV - E مع سلسلة Flanged
| النموذج | نسبة التخفيض | علبة التروس الخفضة | رسم الأبعاد | ||||||||||||
| عزم دوران اسمي | سرعة الخروج الاسمية | عمر التصميم | التسارع المسموح به عزم دوران التباطؤ |
الحد الأقصى المؤقت المسموح به عزم الدوران |
سرعة الإدخال المسموح بها | سرعة الخروج المسموح بها | القيمة المرجعية لسرعة الإخراج ((العزم الدوالي المسموح به يعمل باستمرار) | رد فعل عنيف | فقدان الحركة | صلابة الالتواء (القيمة المرجعية) |
كفاءة البدء | عزم الدوران المسموح به | |||
| (Nm) | (rpm) | (هـ) | (Nm) | (Nm) | (rpm) | (rpm) | (rpm) | (قوس دقيقة) | (قوس دقيقة) | (Nm/arc.min) | (%) | (Nm) | |||
| BX20E | 57 | 167 | 15 | 6000 | 412 | 833 | 3500 | 61 | 56 | 1 | 1 | 49 | 75 | 882 | BX20E/i57C |
| 81 | 43 | 42 | BX20E/i81C BX20E/i81C1 BX20E/i81CS BX20E/i81CS1 |
||||||||||||
| 121 | 29 | 29 | BX20E/i121C BX20E/i121C1 BX20E/i121CS BX20E/i121CS1 |
||||||||||||
| BX40E | 81 | 412 | 15 | 1029 | 2058 | 3000 | 37 | 34 | 108 | 70 | 1666 | BX40E/i81C BX40E/i81C1 BX40E/i81CS BX40E/i81CS1 |
|||
| 121 | 25 | 25 | BX40E/i121C BX40E/i121C1 BX40E/i121CS BX40E/i121CS1 |
||||||||||||
| BX80E | 81 | 784 | 15 | 1960 | 3920 | 3000 | 37 | 29 | 196 | 75 | 2156 | BX80E/i81CS | |||
| 101 | 30 | 28 | BX80E/i101C | ||||||||||||
| 121 | 25 | 25 | BX80E/i121C BX80E/i121CS |
||||||||||||
| 153 | 20 | 20 | BX80E/i153C | ||||||||||||
| BX110E | 81 | 1078 | 15 | 2695 | 5390 | 3000 | 37 | 25 | 294 | 75 | 2940 | BX110E/i81CN | |||
| 111 | 27 | 18 | BX110E/i111CS | ||||||||||||

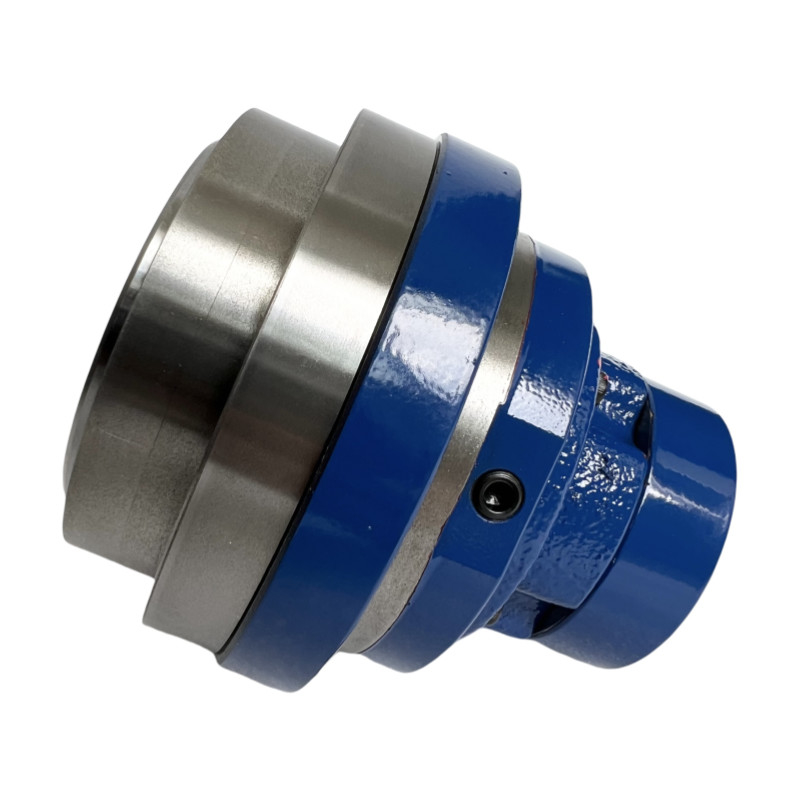

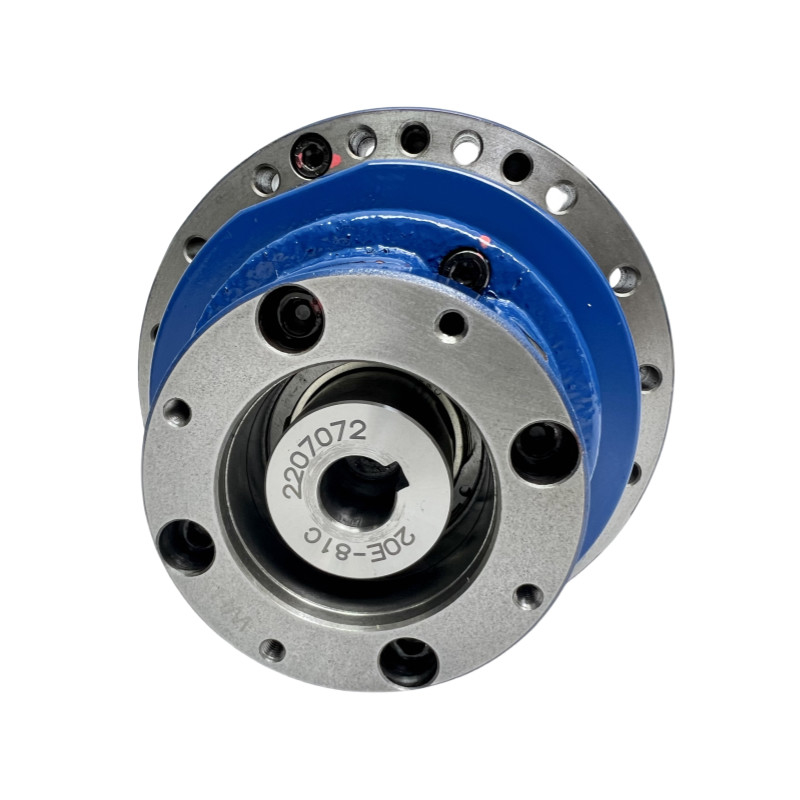

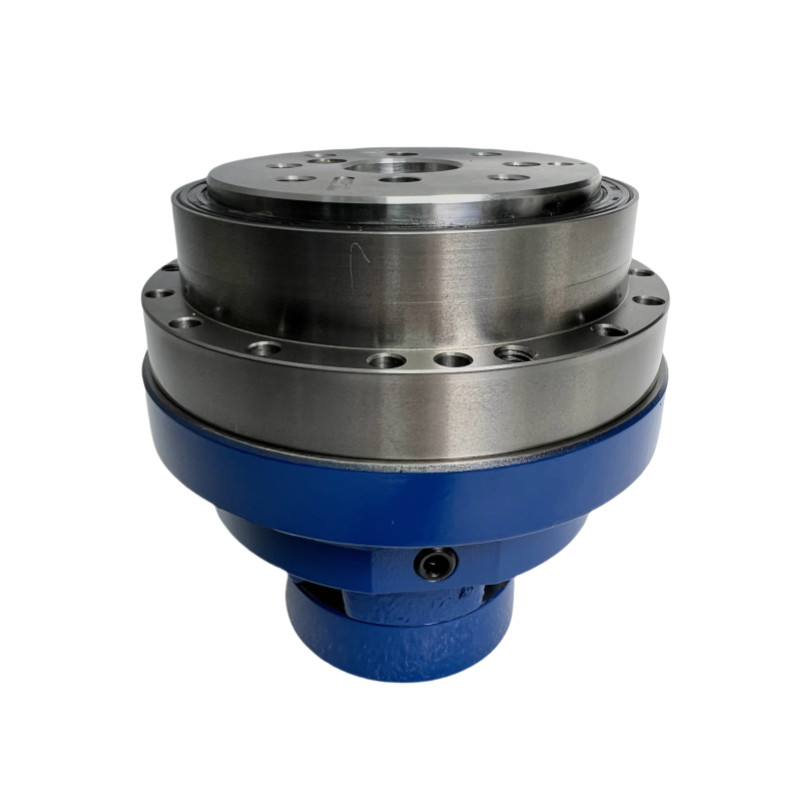

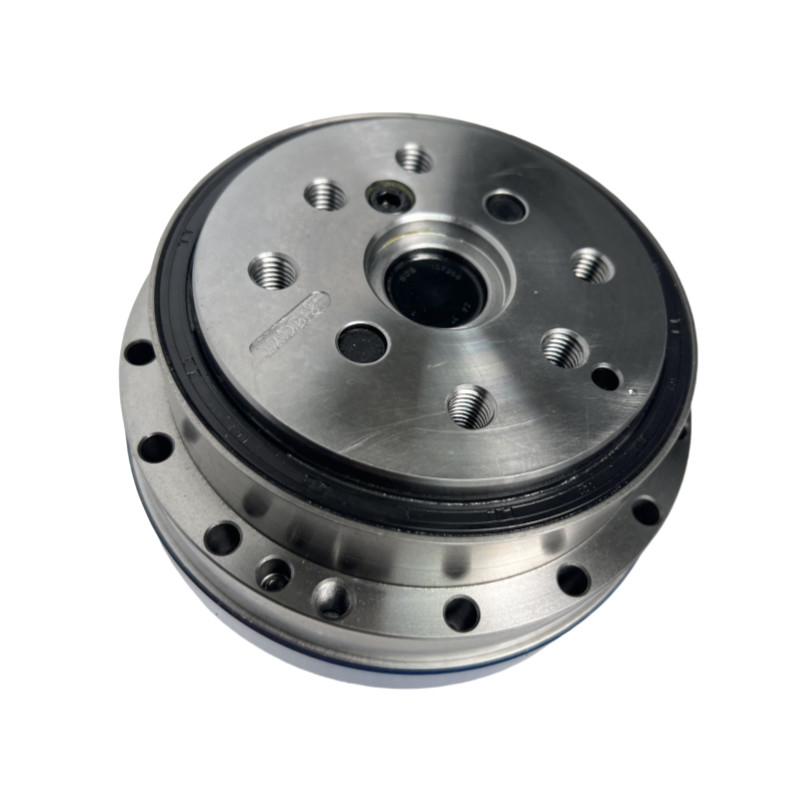

صور مفصلة
| الخصائص الرئيسية لـ RV - E مع سلسلة فلانج | |||
| المنتج | RV - E مع رأس معدات تخفيض بالفلانج | ||
|
المواد
|
الفولاذ والألومنيوم | ||
|
عزم دوران اسمي
|
167 إلى 1078 نسم | ||
| سرعة الخروج الاسمية | 15 دورة في الدقيقة | ||
|
رد فعل عنيف
|
أقصى 1 دقيقة قوسية |
||
| عزم دوران التسارع / التباطؤ المسموح به | 412 إلى 2695 نسم | ||
|
فقدان الحركة
|
أقصى 1 دقيقة قوسية | ||
|
النموذج
|
BX20E، BX40E، BX80E، BX110E |
||
| اللون | الـ (سليفر) | ||
| كفاءة البدء | 75% | ||
| عمر التصميم | 6000 ساعة | ||
| الخصائص | قدرة عالية على عزم الدوران ، الحد الأدنى من رد الفعل ، الصمود والصمود | ||
| الضمان | سنة واحدة | ||
التطبيق
