مكان المنشأ:
جيانغسو، الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
عربة سكن متنقلة - ن

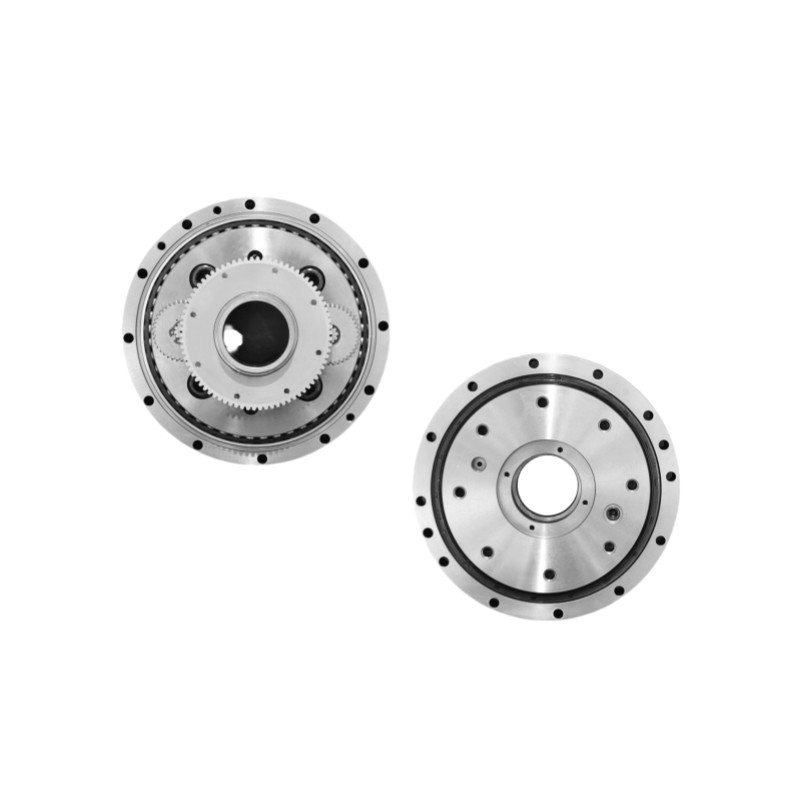

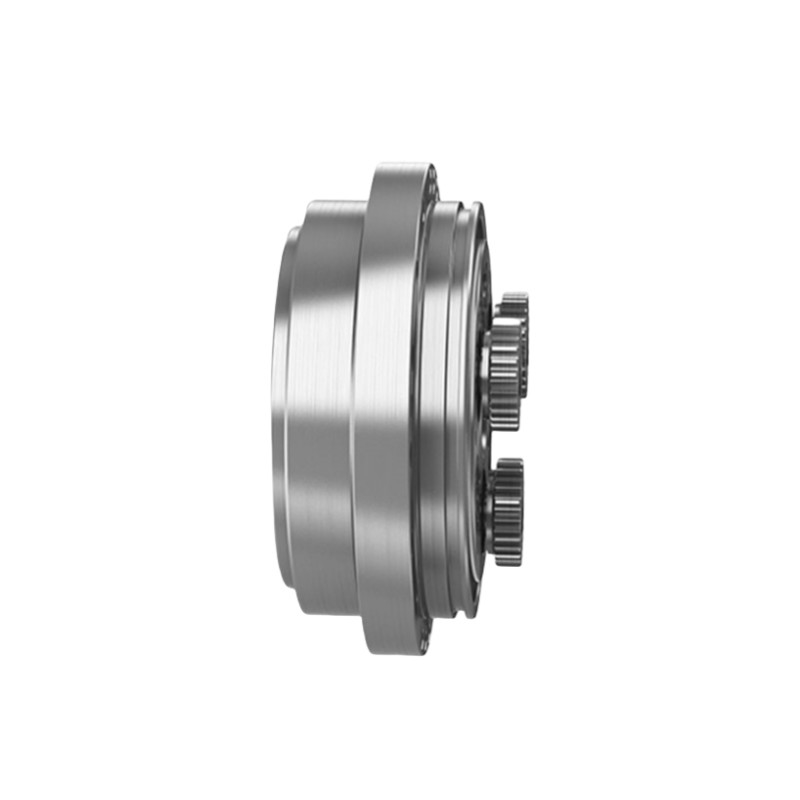

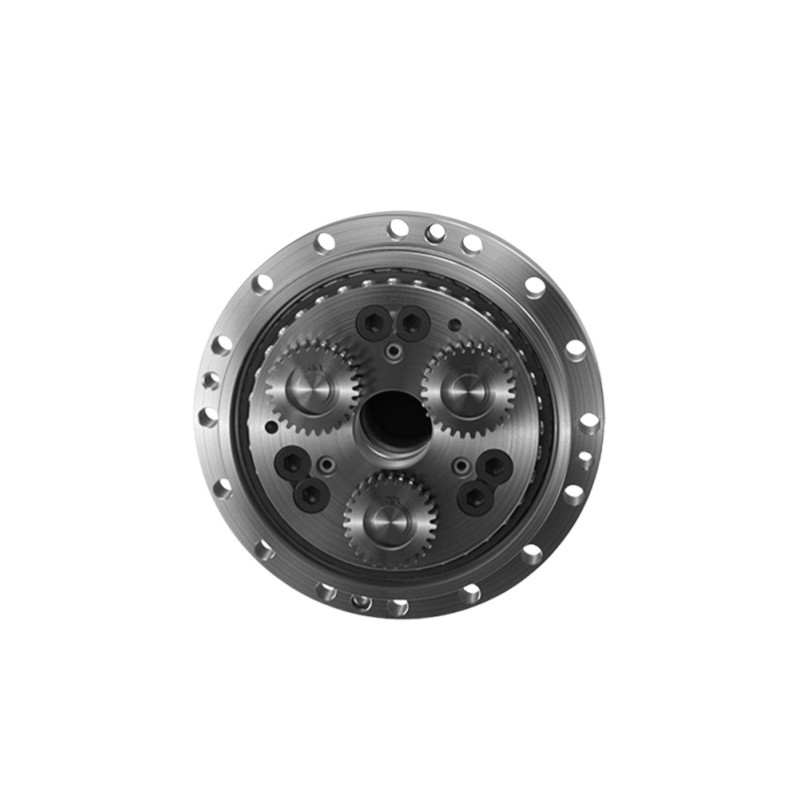

تشتهر بدقة عالية وحجم صغير وقدراتها الممتازة على نقل العزم.
يستخدم مخفض RV للمفاصل الثلاثة للساق والخصر والمرفق للروبوت مع عزم دوران كبير ، ويستخدم الروبوت الصناعي ذو الحمل الكبير RV للمحور الأول والثاني والثالث.
تطبيقنسلسلة محطات تخفيض RV
الروبوتات:تستخدم في مفاصل الروبوتات وذراعه لتحكم حركة سلس ودقيق
التشغيل الآليتستخدم في الآلات الدقيقة والأنظمة الآلية لتحديد المواقع والتحكم.
الفضاء الجويتطبيق في أنظمة وآليات تحديد الموقع عبر الأقمار الصناعية التي تتطلب تشغيل موثوق ودقيق.
المواصفات
جدول المعلمات لسلسلة RV - N
| النموذج | النسبة القياسية | عزم دوران اسمي | سرعة الخروج الاسمية | عمر التصميم | التسارع المسموح به عزم دوران التباطؤ |
الحد الأقصى المؤقت المسموح به عزم الدوران |
رد فعل عنيف | فقدان الحركة | عزم الانحناء المسموح به | الحد الأقصى المؤقت المسموح به عزم الدوران |
الحمل الشعاعي المسموح به | الوزن |
| (Nm) | (rpm) | (هـ) | (Nm) | (Nm) | (قوس دقيقة) | (قوس دقيقة) | (Nm) | (Nm) | (ن) | (كغ) | ||
| BX25N | 41 | 245 | 15 | 6000 | 612 | 1225 | 1 | 1 | 784 | 1568 | 6975 | 3.8 |
| 81 | ||||||||||||
| 107.66 | ||||||||||||
| 126 | ||||||||||||
| 137 | ||||||||||||
| 164.07 | ||||||||||||
| BX42N | 41 | 412 | 15 | 6000 | 1029 | 2058 | 1660 | 3320 | 12662 | 6.3 | ||
| 81 | ||||||||||||
| 105 | ||||||||||||
| 126 | ||||||||||||
| 141 | ||||||||||||
| 164.07 | ||||||||||||
| BX80N | 41 | 784 | 15 | 6000 | 1960 | 3920 | 2150 | 4300 | 14163 | 9.3 | ||
| 81 | ||||||||||||
| 101 | ||||||||||||
| 129 | ||||||||||||
| 141 | ||||||||||||
| 171 | ||||||||||||
| BX125N | 41 | 1225 | 15 | 6000 | 3062 | 6125 | 3430 | 6860 | 19804 | 13.9 | ||
| 81 | ||||||||||||
| 102.17 | ||||||||||||
| 121 | ||||||||||||
| 145.61 | ||||||||||||
| 161 | ||||||||||||
| 179.18 | ||||||||||||
| BX160N | 41 | 1600 | 15 | 6000 | 4000 | 8000 | 4000 | 8000 | 20619 | 22.1 | ||
| 81 | ||||||||||||
| 102.81 | ||||||||||||
| 125.21 | ||||||||||||
| 156 | ||||||||||||
| 201 | ||||||||||||
| BX500N | 81 | 4900 | 15 | 6000 | 12250 | 24500 | 11000 | 22000 | 40486 | 57.2 | ||
| 105 | ||||||||||||
| 123 | ||||||||||||
| 144 | ||||||||||||
| 159 | ||||||||||||
| 192.75 |
الصفات الرئيسية
| الخصائص الرئيسية لمعدات تخفيض المركبات المركبة من سلسلة RV - N | |||
| المنتج | محرك تخفيض القيادة | ||
|
المواد
|
الفولاذ والألومنيوم | ||
|
صلابة الالتواء
|
من 421 إلى 24500 Nm/arc.min | ||
| سرعة الخروج الاسمية | 15 دورة في الدقيقة | ||
|
رد فعل عنيف
|
أقصى 1 دقيقة قوسية |
||
|
القوة الدوالية القصوى المؤقتة
|
1225 إلى 24500 نسم | ||
|
النموذج
|
BX25N، BX42N، BX80N، BX100، BX125N، BX160N، BX500N |
||
|
الوزن
|
3.8 إلى 57,2 كجم | ||
| عمر التصميم | 6000 ساعة | ||
| التطبيق | الروبوتات، معالجة CNC، أنظمة التصنيع الآلية | ||
| السمة | قدرة عالية على عزم الدوران، الحد الأدنى من رد الفعل العكسي، الأداء الدائم | ||
| الضمان | سنة واحدة | ||
التطبيق
