مكان المنشأ:
جيانغسو، الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
عربة سكن متنقلة - ج
خفض RV هو آلية نقل جديدة تم تطويرها من علبة التروس السيكلويد التقليدية وعلبة التروس الكوكبية.دقة مستقرة وكفاءة عالية.
إن آلة تقليص المتجهات الدوارة هي المكون الأساسي للروبوتات الصناعية، وفعالية ناقل الكهرباء هي بلا شك مؤشر مهم لأداء ناقل الكهرباء.سلسلة الأبعاد التجميعية تؤدي إلى الفراغ بين الأجزاء، والتي يمكن أن يكون لها تأثير معين على كفاءة النقل.
الخصائص الرئيسية
Spالتسويقs
 |
المواصفات | عزم الدوران الخارجي kgf-m (((Nm) |
| 10 | 10 ((98) | |
| 27 | 27 ((265) | |
| 50 | 50 ((490) | |
| 100 | 100 ((980) | |
| 120 | 120 ((1176) | |
| 200 | 200 ((1961) | |
| 320 | 320 ((3136) | |
| 400 | 400 ((3920) | |
| 500 | 500 ((4900) |
جدول المعلمات لسلسلة RV - C
| النموذج |
صلابة الالتواء Nm/arc.min |
البعد ((ملم) | عزم الانحناء المسموح به (Nm) |
الحمل المقبول للدفع (ن) |
صلابة الالتواء | رد فعل مضاد/خطوة مفقودة | ||
| أ | ب | Nm/arc.min | arc.min | تحديد سرعة الدوران (Nm) |
||||
| BX10C | 421 | 28 | 119.2 | 686 | 5880 | 47 | ماكس1 | ± 294 |
| BX27C | 1068 | 38.2 | 150.3 | 980 | 8820 | 147 | ±794 | |
| BX50C | 1960 | 50.4 | 187.1 | 1764 | 11760 | 255 | ±147 | |
| BX100C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ±294 | |
| BX120C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ±294 | |
| BX200C | 9800 | 76 | 280.4 | 8820 | 19600 | 980 | ±58.8 | |
| BX320C | 12740 | 114.5 | 360.5 | 20580 | 29400 | 1960 | ±94.1 | |
| BX500C | 24500 | 125 | 413.4 | 34300 | 39200 | 3430 | ±1470 | |

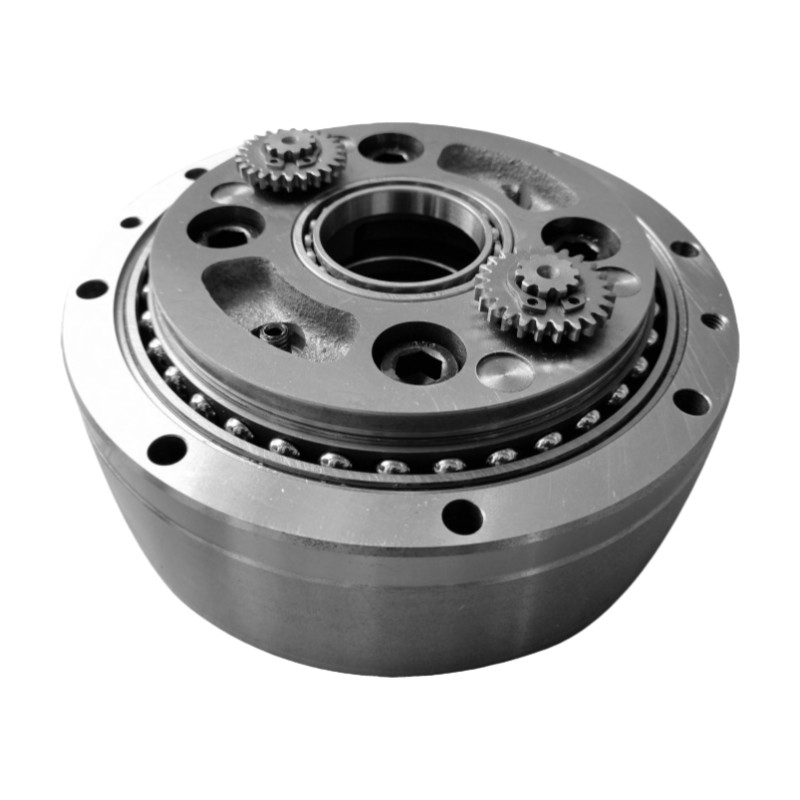

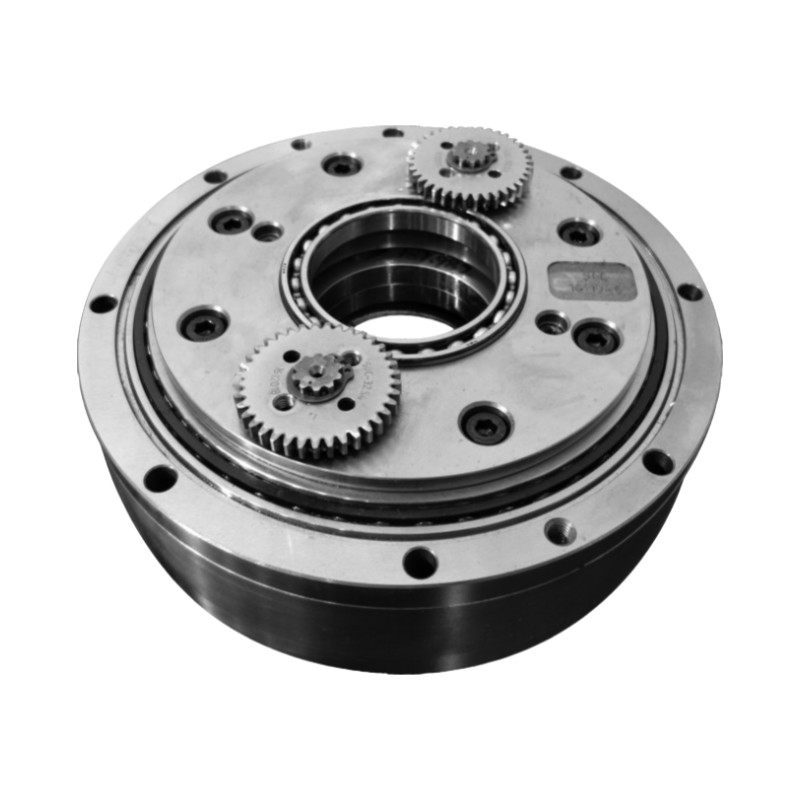

صور مفصلة
| الخصائص الرئيسية لـ RV - C Series Hollow Shaft RV reducer | |||
| المنتج | محرك تخفيض القيادة | ||
|
المواد
|
الفولاذ والألومنيوم | ||
|
صلابة الالتواء
|
من 421 إلى 24500 Nm/arc.min | ||
| سرعة الإخراج (r/min) | من 5 إلى 60 | ||
|
رد فعل عنيف
|
أقصى 1 دقيقة قوسية |
||
|
القوة الدوالية القصوى المؤقتة
|
من 1372 إلى 78400 Nm | ||
|
سرعة الدوران القصوى المسموح بها
|
80 دورة/دقيقة | ||
|
النموذج
|
BX10C، BX27C، BX50C، BX100، BX120C، BX200C، BX320C، BX500C |
||
|
الوزن
|
4.6 إلى 154 كجم | ||
| الضمان | سنة واحدة | ||
التطبيق
