مكان المنشأ:
جيانغسو، الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
RV - E
محطة تخفيض RV هيتستخدم لثلاث مفاصل الخصر والمرفق من ساق الروبوت مع عزم دوران كبير، والروبوت الصناعي مع حمولة كبيرة يستخدم RV لواحد، واثنين وثلاثة محاور.بالمقارنة مع المكسر الهارموني، يقع مفتاح خفض RV في تكنولوجيا المعالجة وعملية التجميع. خفض RV لديه قوة تعب أعلى، صلابة وعمر.
الخصائص الرئيسية
Spالتسويقs
 |
المواصفات | عزم الدوران الخارجي kgf-m (((Nm) |
| 20 | 17 ((167) | |
| 40 | 42 ((412) | |
| 80 | 80 ((784) | |
| 110 | 110 ((1078) | |
| 160 | 160 ((1568) | |
| 320 | 320 ((3136) | |
| 450 | 450 ((4410) |
جدول المعلمات لسلسلة RV - E
| النموذج | صلابة الالتواء | البعد ((ملم) | عزم دوران اسمي (T0) |
سرعة الخروج الاسمية (N0) |
صلابة الالتواء | فقدان الحركة | رد فعل عنيف | عزم الانحناء المسموح به (Nm) |
الحمل المقبول للدفع (ن) |
الوزن (بالكيلوغرام) |
||
| Nm/arc.min | أ | ب | Nm/arc.min | arc.min | تحديد سرعة الدوران (Nm) |
قوس الدقيقة. | ||||||
| BX20E | 372 | 20.1 | 113.3 | 167Nm | 15 دورة في الدقيقة | 49 | ماكس1 | ±500 | ماكس1 | 882 | 3920 | 4.7 |
| BX40E | 931 | 29.6 | 143.7 | 412Nm | 108 | ± 123 | 1666 | 5194 | 9.3 | |||
| BX80E | 1176 | 33.4 | 166 | 784Nm | 196 | ± 235 | 2156 | 7840 | 13.1 | |||
| BX110E | 1470 | 32.2 | 176.6 | 1078Nm | 294 | ± 323 | 2940 | 10780 | 17.4 | |||
| BX160E | 2940 | 47.8 | 210.9 | 1568Nm | 392 | ±47.0 | 3920 | 14700 | 26.4 | |||
|
BX320E BX320E3 |
4900 | 56.4 | 251.4 | 3136Nm | 980 | ±94.0 | 7056 | 19600 | 44.3 | |||
| BX450E | 7448 | 69 | 292.7 | 4410Nm | 1176 | ±1320 | 8820 | 24500 | 66.4 | |||

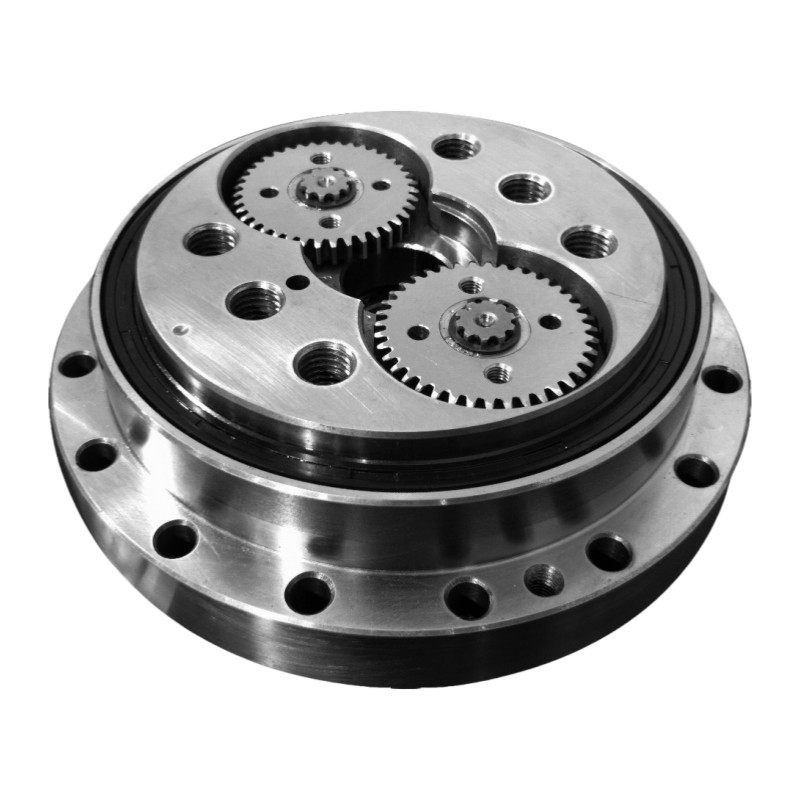

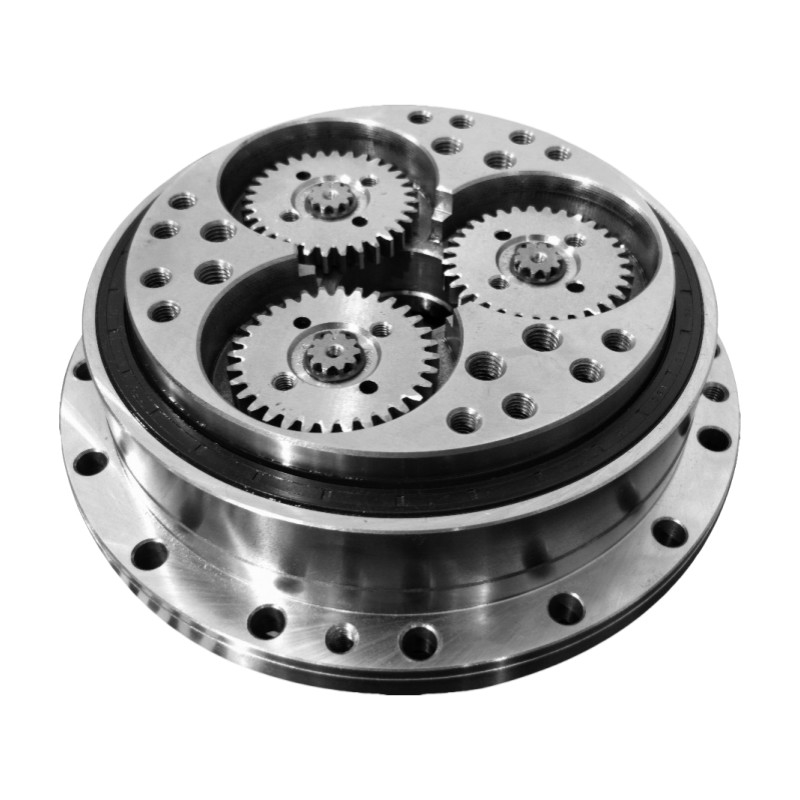

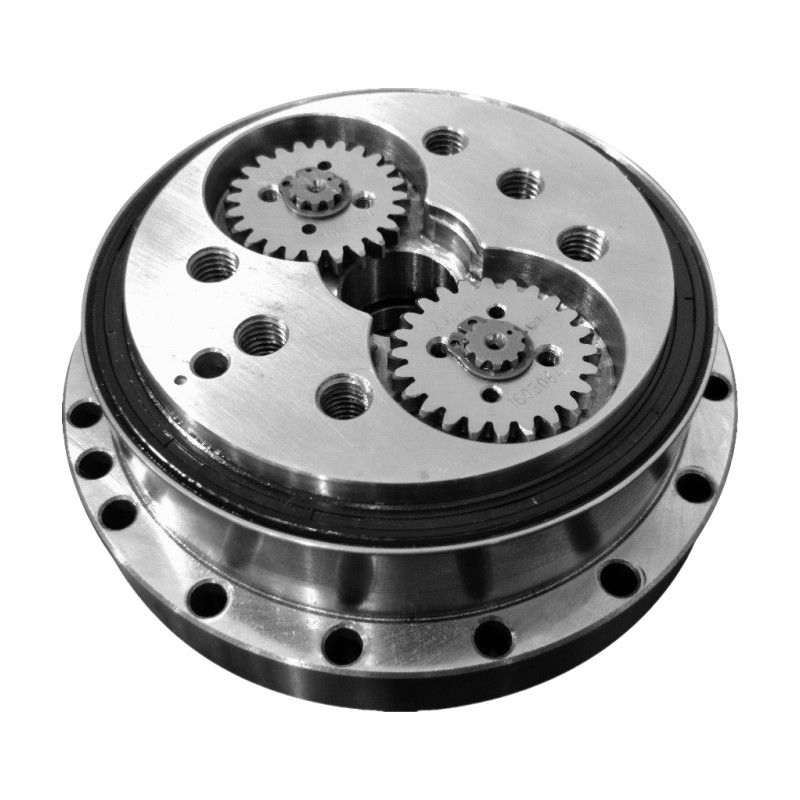

صور مفصلة
| الخصائص الرئيسية لـ RV - E Series Solid Shaft RV Reducer | |||
| المنتج | محرك تقليص القيادة | ||
|
المواد
|
الفولاذ والألومنيوم | ||
| النسبة القياسية | من 57 إلى 160 | ||
| عزم الدوران | من 17 إلى 450 نسم | ||
|
صلابة الالتواء
|
372 إلى 7448 نمتار/قوس دقيقة | ||
| عزم دوران اسمي | من 167 إلى 4410 Nm | ||
|
رد فعل عنيف
|
أقصى 1 دقيقة قوسية |
||
|
القوة الدوالية القصوى المؤقتة
|
من 833 إلى 22050 Nm | ||
|
سرعة الخروج الاسمية
|
15 دورة في الدقيقة | ||
|
النموذج
|
BX20E، BX40E، BX80E، BX110E، BX160E، BX320E، BX320E3، BX450E |
||
|
الوزن
|
4.7 إلى 66.4 كجم | ||
| عمر التصميم | 6000 ساعة | ||
| الضمان | سنة واحدة | ||
التطبيق
