مكان المنشأ:
جيانغسو، الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
RV - E
تتكون آلة تقليص RV من عجلة دبوس دورية ودعم كوكبي. يتم استخدامها على نطاق واسع في الروبوتات الصناعية وأدوات الآلات والتطبيقات الطبية بسبب حجمها الصغير ،مقاومة تأثير قوية، عزم دوران كبير، دقة تحديد الموقع عالية، اهتزاز منخفض، ونسبة تخفيض كبيرة. معدات الكشف، نظام استقبال الأقمار الصناعية وغيرها من المجالات.
خفض RV له صلابة جيدة ومقاومة قوية للصدمات وتحويل سلس ودقة عالية. وهو مناسب لتطبيقات الحمل المتوسط والثقيل. ومع ذلك ،محرك تخفيف RV يحتاج إلى نقل عزم دوران كبير، تحمل تأثير زيادة الحمل الكبير، وضمان عمر العمل المتوقع. في التصميم يستخدم هيكل وضع معقد نسبيا،وعملية التصنيع والتحكم في التكاليف صعبةلا يحتوي جهاز تقليص RV على مكونات قوة متحركة بشكل مرن داخلها ، لذلك يمكنه تحمل عزم دوران معين. محمل جهاز تقليص RV هو حلقة ضعيفة.من السهل كسر حدود قوة المحمل وتسبب ارتداء غير طبيعي أو كسر المحملهذه المشكلة أكثر وضوحًا أثناء التشغيل عالي السرعة ، لذلك ينخفض عزم الدوران القياسي لجهاز تقليل RV بشكل كبير مع سرعة الإدخال.
الخصائص الرئيسية
Spالتسويقs
 |
المواصفات | عزم الدوران الخارجي kgf-m (((Nm) |
| 20 | 17 ((167) | |
| 40 | 42 ((412) | |
| 80 | 80 ((784) | |
| 110 | 110 ((1078) | |
| 160 | 160 ((1568) | |
| 320 | 320 ((3136) | |
| 450 | 450 ((4410) |
جدول المعلمات لسلسلة RV - E
| النموذج | صلابة الالتواء | البعد ((ملم) | عزم دوران اسمي (T0) |
سرعة الخروج الاسمية (N0) |
صلابة الالتواء | فقدان الحركة | رد فعل عنيف | عزم الانحناء المسموح به (Nm) |
الحمل المقبول للدفع (ن) |
الوزن (بالكيلوغرام) |
||
| Nm/arc.min | أ | ب | Nm/arc.min | arc.min | تحديد سرعة الدوران (Nm) |
قوس الدقيقة. | ||||||
| BX20E | 372 | 20.1 | 113.3 | 167Nm | 15 دورة في الدقيقة | 49 | ماكس1 | ±500 | ماكس1 | 882 | 3920 | 4.7 |
| BX40E | 931 | 29.6 | 143.7 | 412Nm | 108 | ± 123 | 1666 | 5194 | 9.3 | |||
| BX80E | 1176 | 33.4 | 166 | 784Nm | 196 | ± 235 | 2156 | 7840 | 13.1 | |||
| BX110E | 1470 | 32.2 | 176.6 | 1078Nm | 294 | ± 323 | 2940 | 10780 | 17.4 | |||
| BX160E | 2940 | 47.8 | 210.9 | 1568Nm | 392 | ±47.0 | 3920 | 14700 | 26.4 | |||
|
BX320E BX320E3 |
4900 | 56.4 | 251.4 | 3136Nm | 980 | ±94.0 | 7056 | 19600 | 44.3 | |||
| BX450E | 7448 | 69 | 292.7 | 4410Nm | 1176 | ±1320 | 8820 | 24500 | 66.4 | |||

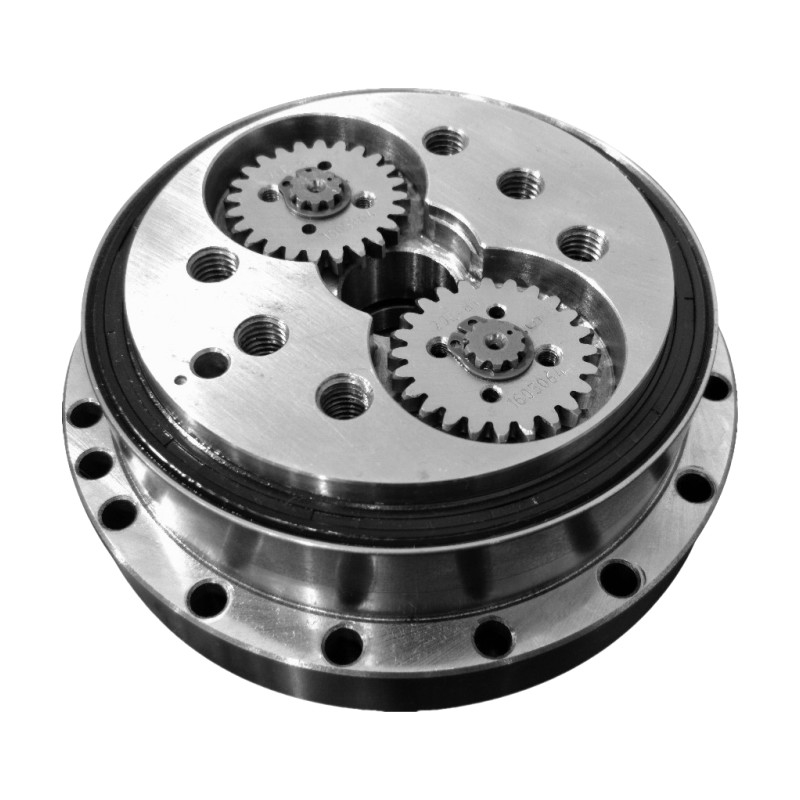

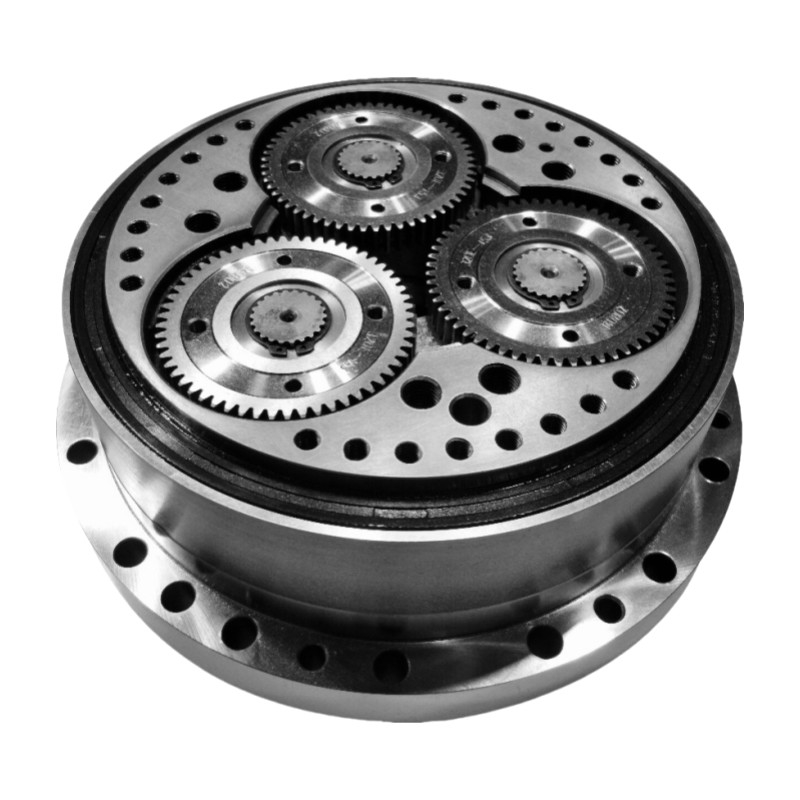

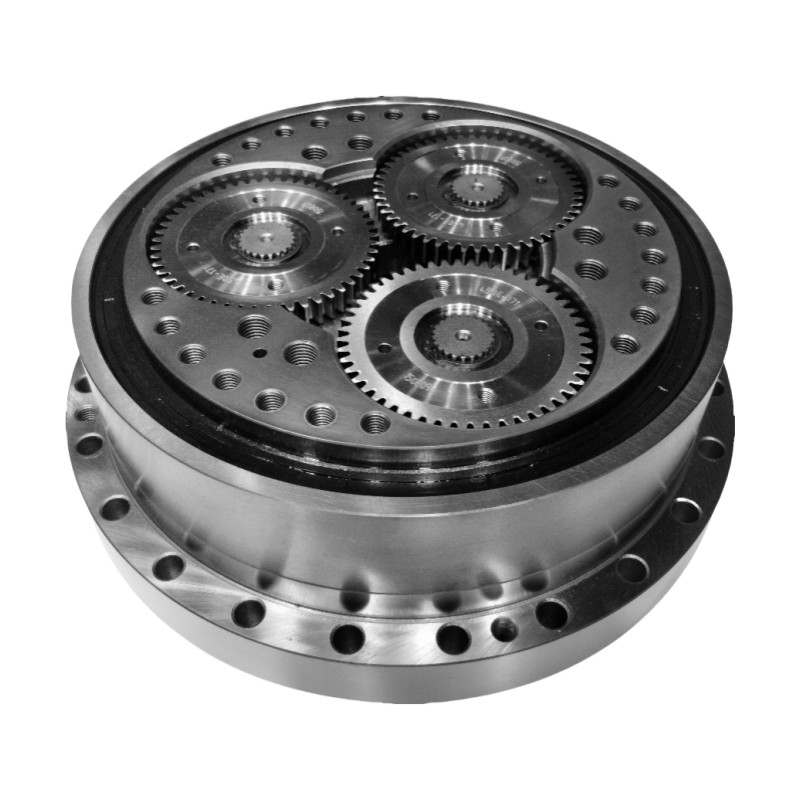

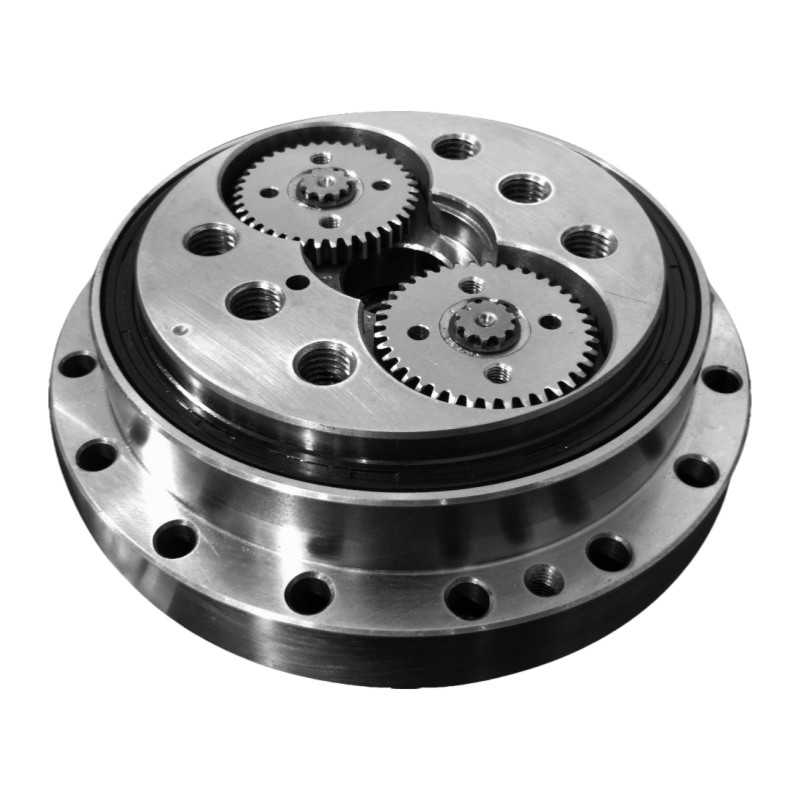

صور مفصلة
| الخصائص الرئيسية لـ RV - E Series Solid Shaft RV Reducer | |||
| المنتج | محرك تقليص القيادة | ||
|
المواد
|
الفولاذ والألومنيوم | ||
| النسبة القياسية | من 57 إلى 160 | ||
| عزم الدوران | من 17 إلى 450 نسم | ||
|
صلابة الالتواء
|
372 إلى 7448 نمتار/قوس دقيقة | ||
| عزم دوران اسمي | من 167 إلى 4410 Nm | ||
|
رد فعل عنيف
|
أقصى 1 دقيقة قوسية |
||
|
القوة الدوالية القصوى المؤقتة
|
من 833 إلى 22050 Nm | ||
|
سرعة الخروج الاسمية
|
15 دورة في الدقيقة | ||
|
النموذج
|
BX20E، BX40E، BX80E، BX110E، BX160E، BX320E، BX320E3، BX450E |
||
|
الوزن
|
4.7 إلى 66.4 كجم | ||
| عمر التصميم | 6000 ساعة | ||
| الضمان | سنة واحدة | ||
