مكان المنشأ:
جيانغسو، الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
عربة سكن متنقلة - ن

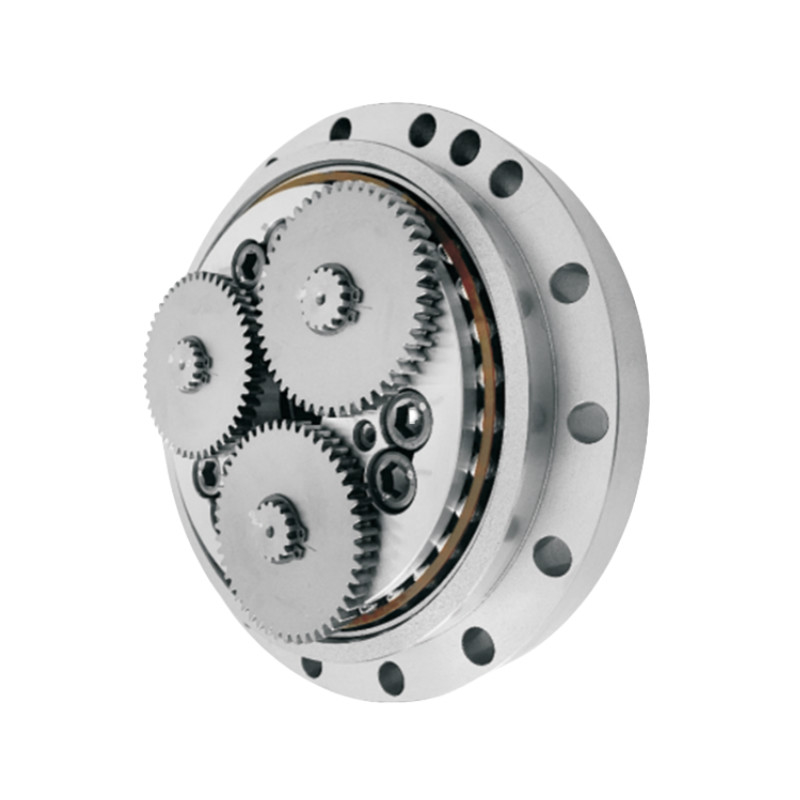

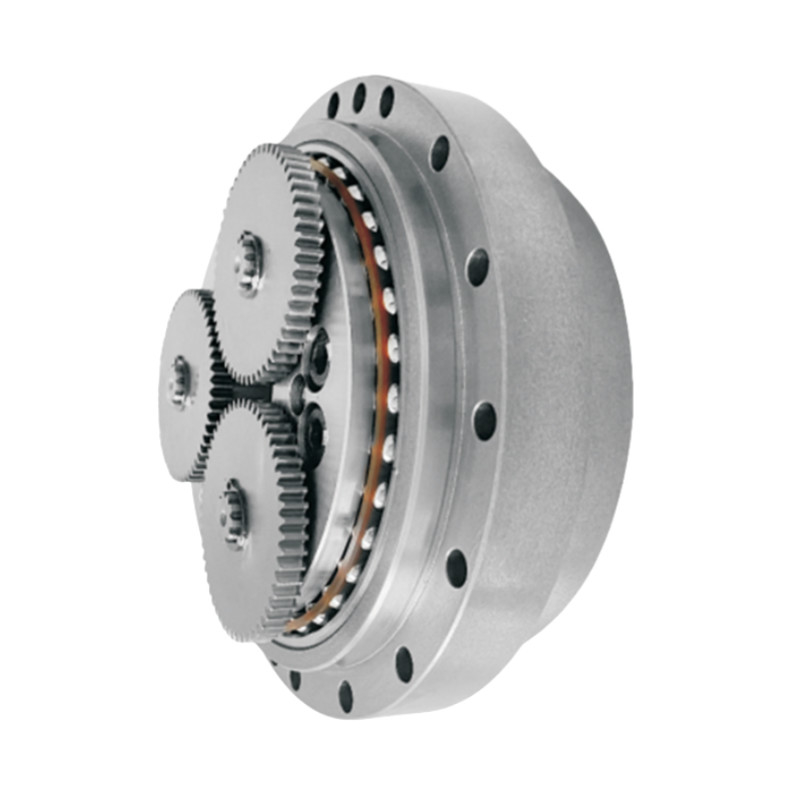

المعروف عادة باسم عجلة RV ، هو نوع من علبة التروس الدقيقة المصممة للتطبيقات التي تتطلب قدرة عالية على عزم الدوران والدقة والمتانة.
المواصفات
جدول المعلمات لسلسلة RV - N
| النموذج | النسبة القياسية | عزم دوران اسمي | سرعة الخروج الاسمية | عمر التصميم | التسارع المسموح به عزم دوران التباطؤ |
الحد الأقصى المؤقت المسموح به عزم الدوران |
رد فعل عنيف | فقدان الحركة | عزم الانحناء المسموح به | الحد الأقصى المؤقت المسموح به عزم الدوران |
الحمل الشعاعي المسموح به | الوزن |
| (Nm) | (rpm) | (هـ) | (Nm) | (Nm) | (قوس دقيقة) | (قوس دقيقة) | (Nm) | (Nm) | (ن) | (كغ) | ||
| BX25N | 41 | 245 | 15 | 6000 | 612 | 1225 | 1 | 1 | 784 | 1568 | 6975 | 3.8 |
| 81 | ||||||||||||
| 107.66 | ||||||||||||
| 126 | ||||||||||||
| 137 | ||||||||||||
| 164.07 | ||||||||||||
| BX42N | 41 | 412 | 15 | 6000 | 1029 | 2058 | 1660 | 3320 | 12662 | 6.3 | ||
| 81 | ||||||||||||
| 105 | ||||||||||||
| 126 | ||||||||||||
| 141 | ||||||||||||
| 164.07 | ||||||||||||
| BX80N | 41 | 784 | 15 | 6000 | 1960 | 3920 | 2150 | 4300 | 14163 | 9.3 | ||
| 81 | ||||||||||||
| 101 | ||||||||||||
| 129 | ||||||||||||
| 141 | ||||||||||||
| 171 | ||||||||||||
| BX125N | 41 | 1225 | 15 | 6000 | 3062 | 6125 | 3430 | 6860 | 19804 | 13.9 | ||
| 81 | ||||||||||||
| 102.17 | ||||||||||||
| 121 | ||||||||||||
| 145.61 | ||||||||||||
| 161 | ||||||||||||
| 179.18 | ||||||||||||
| BX160N | 41 | 1600 | 15 | 6000 | 4000 | 8000 | 4000 | 8000 | 20619 | 22.1 | ||
| 81 | ||||||||||||
| 102.81 | ||||||||||||
| 125.21 | ||||||||||||
| 156 | ||||||||||||
| 201 | ||||||||||||
| BX500N | 81 | 4900 | 15 | 6000 | 12250 | 24500 | 11000 | 22000 | 40486 | 57.2 | ||
| 105 | ||||||||||||
| 123 | ||||||||||||
| 144 | ||||||||||||
| 159 | ||||||||||||
| 192.75 |
الصفات الرئيسية
| الخصائص الرئيسية لمعدات تخفيض المركبات المركبة من سلسلة RV - N | |||
| المنتج | محرك تخفيض القيادة | ||
|
المواد
|
الفولاذ والألومنيوم | ||
|
صلابة الالتواء
|
من 421 إلى 24500 Nm/arc.min | ||
| سرعة الخروج الاسمية | 15 دورة في الدقيقة | ||
|
رد فعل عنيف
|
أقصى 1 دقيقة قوسية |
||
|
القوة الدوالية القصوى المؤقتة
|
1225 إلى 24500 نسم | ||
|
النموذج
|
BX25N، BX42N، BX80N، BX100، BX125N، BX160N، BX500N |
||
|
الوزن
|
3.8 إلى 57,2 كجم | ||
| عمر التصميم | 6000 ساعة | ||
| التطبيق | الروبوتات، معالجة CNC، أنظمة التصنيع الآلية | ||
| السمة | قدرة عالية على عزم الدوران، الحد الأدنى من رد الفعل العكسي، الأداء الدائم | ||
| الضمان | سنة واحدة | ||
