مكان المنشأ:
جيانغسو، الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
عربة سكن متنقلة - ج
خفّف RVالمعروف عادة باسم عربة RV ، هو نوع من صناديق التروس الدقيقة المصممة للتطبيقات التي تتطلب قدرة عالية على عزم دوران ودقة ومتانة. يستخدم على نطاق واسع في الروبوتات ، أدوات الآلات ،وأنظمة التصنيع الآلية بسبب بنيتها القوية والحد الأدنى من رد الفعل.
| |
المواصفات | عزم الدوران الخارجي kgf-m (((Nm) |
| 10 | 10 ((98) | |
| 27 | 27 ((265) | |
| 50 | 50 ((490) | |
| 100 | 100 ((980) | |
| 120 | 120 ((1176) | |
| 200 | 200 ((1961) | |
| 320 | 320 ((3136) | |
| 400 | 400 ((3920) | |
| 500 | 500 ((4900) |
جدول المعلمات لسلسلة RV - C
| النموذج |
صلابة الالتواء Nm/arc.min |
البعد ((ملم) | عزم الانحناء المسموح به (Nm) |
الحمل المقبول للدفع (ن) |
صلابة الالتواء | رد فعل مضاد/خطوة مفقودة | ||
| أ | ب | Nm/arc.min | arc.min | تحديد سرعة الدوران (Nm) |
||||
| BX10C | 421 | 28 | 119.2 | 686 | 5880 | 47 | ماكس1 | ± 294 |
| BX27C | 1068 | 38.2 | 150.3 | 980 | 8820 | 147 | ±794 | |
| BX50C | 1960 | 50.4 | 187.1 | 1764 | 11760 | 255 | ±147 | |
| BX100C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ±294 | |
| BX120C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ±294 | |
| BX200C | 9800 | 76 | 280.4 | 8820 | 19600 | 980 | ±58.8 | |
| BX320C | 12740 | 114.5 | 360.5 | 20580 | 29400 | 1960 | ±94.1 | |
| BX500C | 24500 | 125 | 413.4 | 34300 | 39200 | 3430 | ±1470 | |

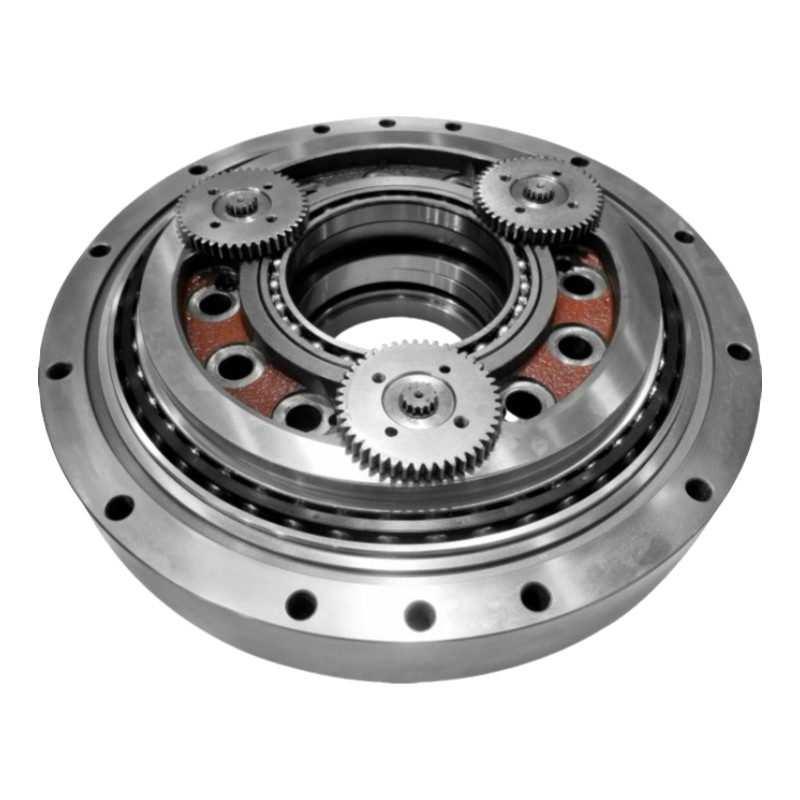

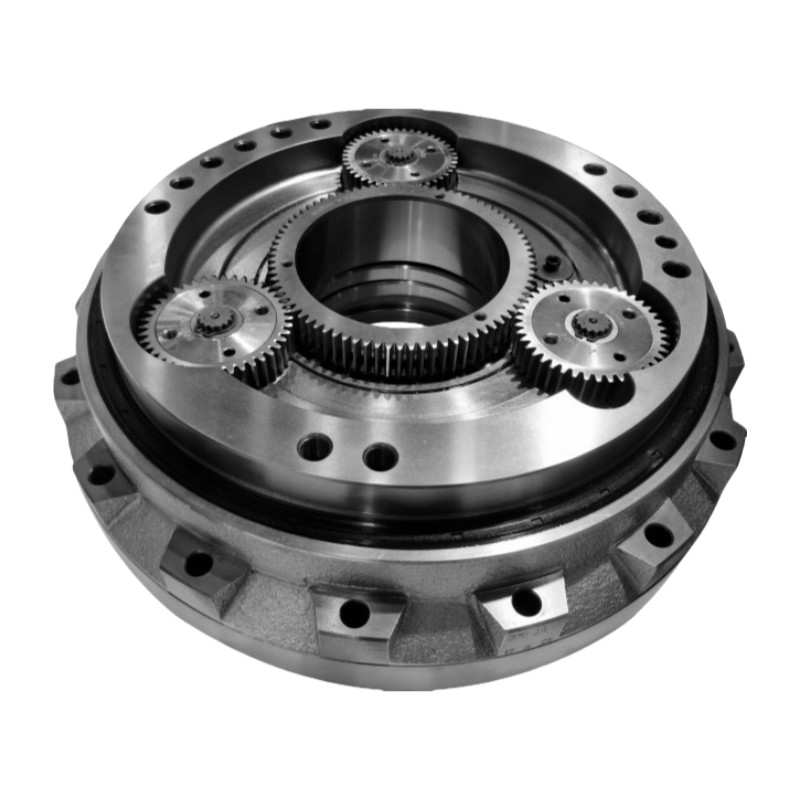

صور مفصلة
| الخصائص الرئيسية لـ RV - C Series Hollow Shaft RV reducer | |||
| المنتج | محرك تخفيض القيادة | ||
|
المواد
|
الفولاذ والألومنيوم | ||
|
صلابة الالتواء
|
من 421 إلى 24500 Nm/arc.min | ||
| سرعة الإخراج (r/min) | من 5 إلى 60 | ||
|
رد فعل عنيف
|
أقصى 1 دقيقة قوسية |
||
|
القوة الدوالية القصوى المؤقتة
|
من 1372 إلى 78400 Nm | ||
|
سرعة الدوران القصوى المسموح بها
|
80 دورة/دقيقة | ||
|
النموذج
|
BX10C، BX27C، BX50C، BX100، BX120C، BX200C، BX320C، BX500C |
||
|
الوزن
|
4.6 إلى 154 كجم | ||
| الضمان | سنة واحدة | ||
التطبيق
