مكان المنشأ:
جيانغسو، الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
RV - E
 |

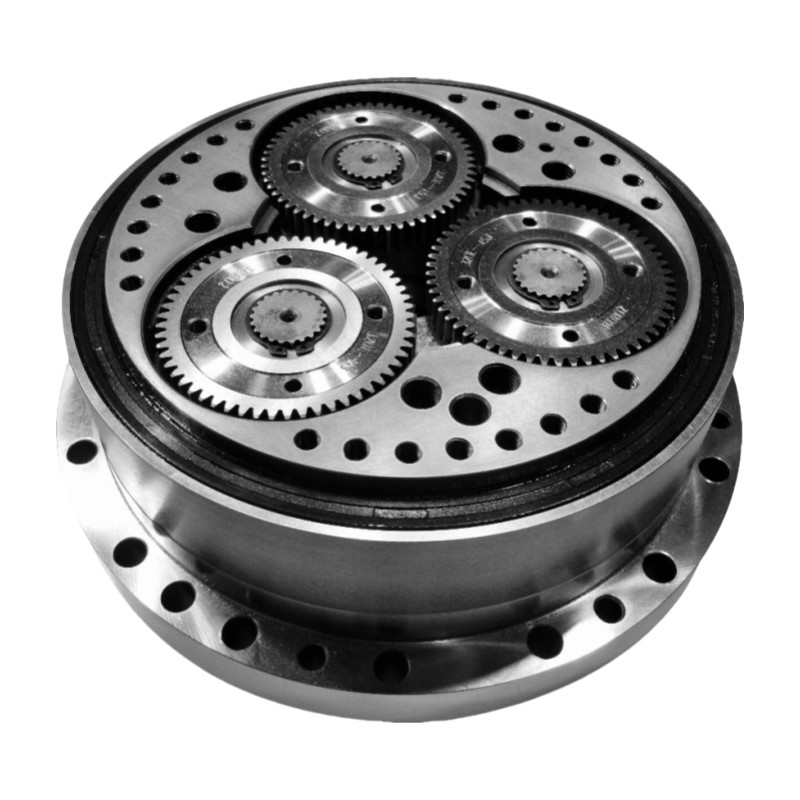

خفّف RV عادة ما يشار إليها ببساطة باسم عربة RV ، هي نوع من علبة التروس الدقيقة التي تقدر للغاية لقدرتها العاصفة العالية ، والحد الأدنى من رد الفعل ، والصلبة. يتم استخدامها على نطاق واسع في الروبوتات ،آلات الحاسب الآلي، وتطبيقات أخرى عالية الدقة. |
|
العملية
|
Spالتسويقs من RV-E
| |
المواصفات | عزم الدوران الخارجي kgf-m (((Nm) |
| 20 | 17 ((167) | |
| 40 | 42 ((412) | |
| 80 | 80 ((784) | |
| 110 | 110 ((1078) | |
| 160 | 160 ((1568) | |
| 320 | 320 ((3136) | |
| 450 | 450 ((4410) |
جدول المعلمات لسلسلة RV - E
| النموذج | صلابة الالتواء | البعد ((ملم) | عزم دوران اسمي (T0) |
سرعة الخروج الاسمية (N0) |
صلابة الالتواء | فقدان الحركة | رد فعل عنيف | عزم الانحناء المسموح به (Nm) |
الحمل المقبول للدفع (ن) |
الوزن (بالكيلوغرام) |
||
| Nm/arc.min | أ | ب | Nm/arc.min | arc.min | تحديد سرعة الدوران (Nm) |
قوس الدقيقة. | ||||||
| BX20E | 372 | 20.1 | 113.3 | 167Nm | 15 دورة في الدقيقة | 49 | ماكس1 | ±500 | ماكس1 | 882 | 3920 | 4.7 |
| BX40E | 931 | 29.6 | 143.7 | 412Nm | 108 | ± 123 | 1666 | 5194 | 9.3 | |||
| BX80E | 1176 | 33.4 | 166 | 784Nm | 196 | ± 235 | 2156 | 7840 | 13.1 | |||
| BX110E | 1470 | 32.2 | 176.6 | 1078Nm | 294 | ± 323 | 2940 | 10780 | 17.4 | |||
| BX160E | 2940 | 47.8 | 210.9 | 1568Nm | 392 | ±47.0 | 3920 | 14700 | 26.4 | |||
|
BX320E BX320E3 |
4900 | 56.4 | 251.4 | 3136Nm | 980 | ±94.0 | 7056 | 19600 | 44.3 | |||
| BX450E | 7448 | 69 | 292.7 | 4410Nm | 1176 | ±1320 | 8820 | 24500 | 66.4 | |||
| الخصائص الرئيسية لـ RV - E Series Solid Shaft RV Reducer | |||
| المنتج | محرك تقليص القيادة | ||
|
المواد
|
الفولاذ والألومنيوم | ||
| النسبة القياسية | من 57 إلى 160 | ||
| عزم الدوران | من 17 إلى 450 نسم | ||
|
صلابة الالتواء
|
372 إلى 7448 نمتار/قوس دقيقة | ||
| عزم دوران اسمي | من 167 إلى 4410 Nm | ||
|
رد فعل عنيف
|
أقصى 1 دقيقة قوسية |
||
|
القوة الدوالية القصوى المؤقتة
|
من 833 إلى 22050 Nm | ||
|
سرعة الخروج الاسمية
|
15 دورة في الدقيقة | ||
|
النموذج
|
BX20E، BX40E، BX80E، BX110E، BX160E، BX320E، BX320E3، BX450E |
||
|
الوزن
|
4.7 إلى 66.4 كجم | ||
| عمر التصميم | 6000 ساعة | ||
| الضمان | سنة واحدة | ||
التطبيق
