مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
سلسلة XSI14
مقدمة
تتألف سلسلة XSI من نوعين من المحامل: محامل الدوران المتقاطع للدراجات ومحامل اللوحة الدوارة الرابعة النقاط.كل من العوارض لديها آلية داخلية ويمكن تثبيتها مع ختم، وعاء زيت، وعزم دوران إطلاق قابلة للتعديل على نطاق صغير. تم تصميمها لتلبية متطلبات الدقة لظروف العمل المختلفة.
سلسلة XSI العابرة عجلة تحريك محرك الأقراص قادرة على تحمل الأحمال الشعاعية الكبيرة، والحمل المحوري، لحظات الانقلاب وغيرها من الأحمال الشاملة.يجمع بين وظائف متعددة مثل الدعمالتركيب المدمج والتركيب البسيط والصيانة المريحة تجعله مثاليا للاستخدام في الحالات الثقيلة وبسرعات منخفضة، مثل آلات رفع،الحفارات، التوربينات الريحية، التلسكوبات الفلكية، برج الخزانات وغيرها من الأجهزة. إنه منتج متعدد الاستخدامات للغاية ويستخدم على نطاق واسع.
خصائص أسطوانات المحولات

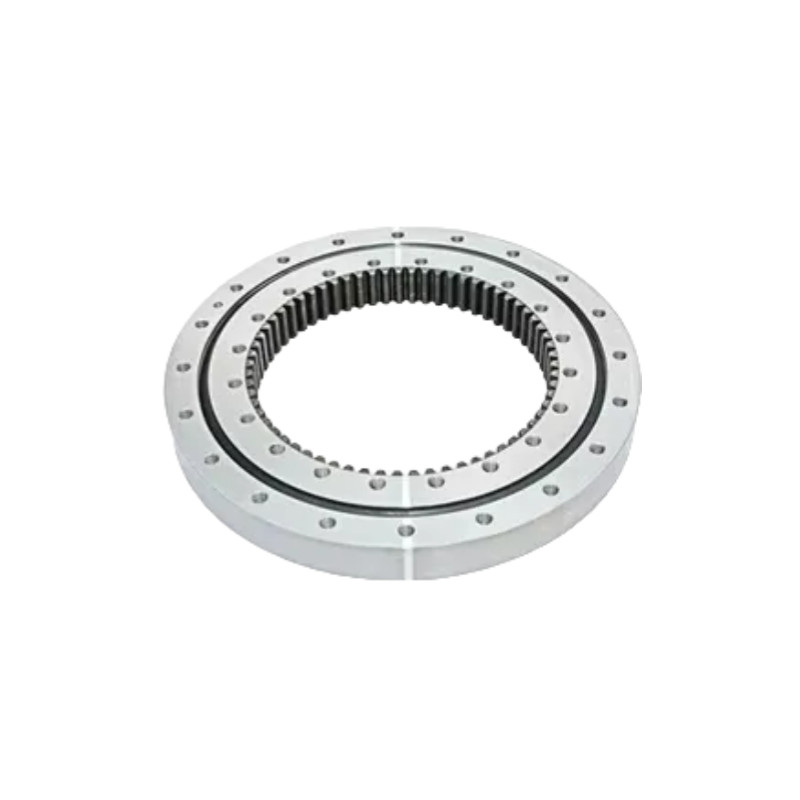

1.معدات داخلية متكاملة:أسنان العدادات يتم معالجتها مباشرة على الحلقة الداخلية (أو في بعض التصاميم ، الحلقة الخارجية) ،يسمح بالانخراط المباشر مع العجلة أو المحرك للدوران المتحكم به دون الحاجة إلى مكونات مكونة إضافية.
2.ترتيب الدوال المتقاطع:يتم وضع الألواح بزاوية 90 درجة مع بعضها البعض في نمط متقاطع ، ودعم الأحمال المعقدة ، بما في ذلك اللحظات المحورية والشعاعية والتميل.
3.ميكانيكي وفعال في استخدام المساحةمن خلال دمج العجلة في الحلقة الداخلية من المحامل، هذا التصميم يلغي الحاجة إلى العجلات منفصلة، وتوفير المساحة وتبسيط النظام.
4.حمولة عالية ومعالجة اللحظة:يسمح التكوين المتقاطع للدراجة بمعالجة الأحمال الثقيلة بقسوة عالية ، مما يجعلها مناسبة للتطبيقات المتطلبة.
5.تحسين الدقة:تحتوي محامل الدوران المتقاطعة على الحد الأدنى من الفراغ الداخلي ، مما يوفر دورانًا مستقرًا ودقيقًا للغاية ضروريًا للتطبيقات التي تتطلب تحديد الموقع الدقيق.
كيفية اختيار محمول للجهاز المتحرك
1.متطلبات الحمل:تحديد نوع الحمل (محوري، شعاعي، لحظة) وحجم الحمل.
2.الدقة:قد تكون هناك حاجة إلى محامل دقة أعلى للروبوتات أو المعدات الطبية.
3.عوامل البيئة:ضع في اعتبارك الغبار والرطوبة ودرجة الحرارة، حيث يمكن أن تؤثر على أداء المحامل.
4.تصميم التثبيت:قد تستفيد بعض التطبيقات من التصاميم المثبتة على الشبكة لسهولة التثبيت.
المواصفات
| النموذج | الأبعاد الرئيسية | دقة الدوران | بعد التثبيت | الحمل الاساسي | التخليص | ||||||||||||||
| د | د | هـ | افعل | م | Z | P5 | الحلقة الخارجية | الحلقة الداخلية | المحوري | شعاعي | |||||||||
| كيا | كيا | البحر | سيا | مسافة مركز الطوق | فتحة التثبيت | مسافة مركز الطوق | فتحة التثبيت | ديناميكية | ثابتة | ديناميكية | ثابتة | ||||||||
| XSI140414 | 484 | 325 | 56 | 335 | 5 | 67 | 0.06 | 0.06 | 0.04 | 0.04 | 460 | 24-φ14 | 375 | 24-M12 مع عمق 20 | 229 | 520 | 146 | 250 | 0.01 ~ 0.03 |
| XSI140544 | 614 | 444 | 56 | 456 | 6 | 76 | 0.07 | 0.06 | 0.04 | 0.04 | 590 | 32-φ14 | 505 | 32-M12 مع عمق 20 | 270 | 680 | 170 | 330 | 0.01 ~ 0.03 |
| XSI140644 | 714 | 546 | 56 | 558 | 6 | 93 | 0.08 | 0.07 | 0.05 | 0.05 | 690 | 36-φ14 | 605 | 36-M12 مع عمق 20 | 290 | 800 | 185 | 395 | 0.01 ~ 0.04 |
| XSI140744 | 914 | 325 | 56 | 660 | 6 | 110 | 0.08 | 0.08 | 0.05 | 0.05 | 790 | 40-φ14 | 705 | 40-M12 مع عمق 20 | 315 | 930 | 200 | 455 | 0.01 ~ 0.04 |
| XSI140844 | 914 | 444 | 56 | 752 | 8 | 94 | 0.09 | 0.08 | 0.05 | 0.05 | 890 | 40-φ14 | 805 | 40-M12 مع عمق 20 | 340 | 1050 | 215 | 510 | 0.01 ~ 0.04 |
| XSI140944 | 1014 | 546 | 56 | 856 | 8 | 107 | 0.09 | 0.09 | 0.06 | 0.06 | 990 | 44-φ14 | 905 | 44-M12 مع عمق 20 | 360 | 1170 | 227 | 580 | 0.01 ~ 0.05 |
| XSI141094 | 1164 | 325 | 56 | 1000 | 8 | 125 | 0.11 | 0.11 | 0.07 | 0.07 | 1091 | 48-φ14 | 1055 | 48-M12 مع عمق 20 | 390 | 1360 | 246 | 670 | 0.01 ~ 0.05 |
الرسم
التطبيق
|
|
|
|
| الأتمتة الصناعية | المعدات الطبية | الفضاء الجوي | معدات الدقة |
