مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
سلسلة في إس آي
مقدمة

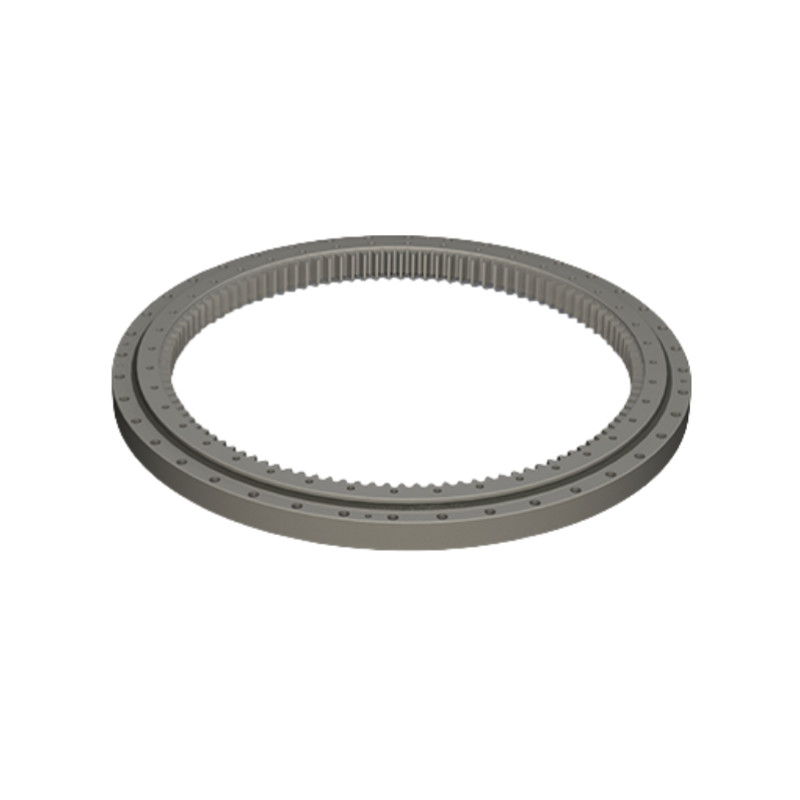

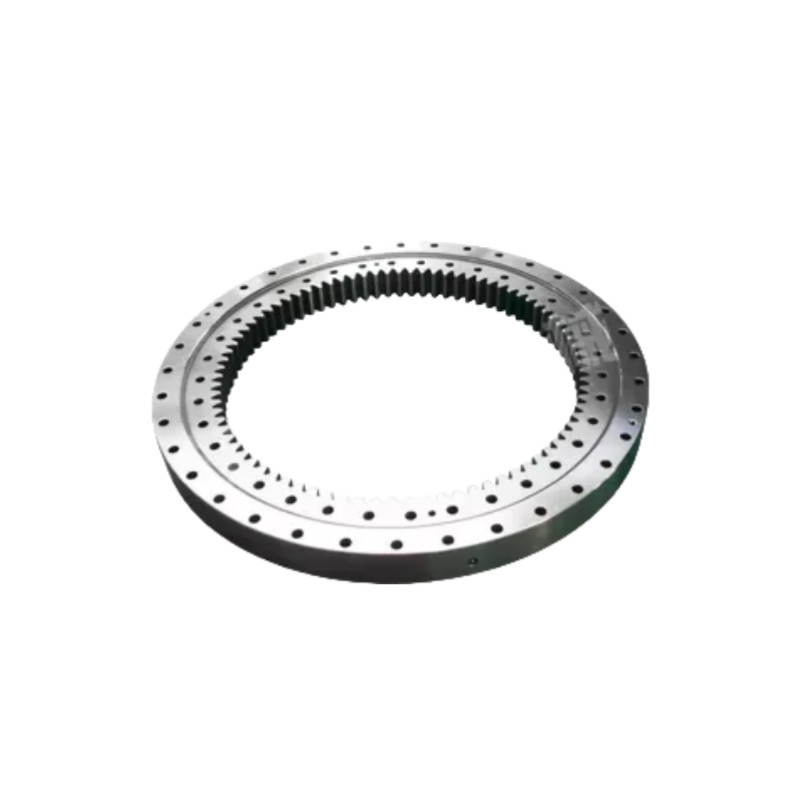

ويتم تصميم سلسلة VSI من أربع نقاط لتحريك الكرة مع أسنان التروس الداخلية لتركيبها مع ختم ، مجهزة بكوب زيت ،ويمكن تعديلها إلى نطاق صغير من عزم الدورانهذا الوعاء مناسب لمجموعة متنوعة من ظروف العمل ويمكن أن تلبي الدقة المطلوبة.
يمكن أن تحمل سلسلة VSI من محامل اللوحات المحولات أحمالا شعاعية كبيرة وحمل محوري وحظات الانقلاب وحملات شاملة أخرى. إنها تجمع بين وظائف متعددة ، بما في ذلك الدعم والدورانالنقل والتثبيتالهيكل المدمج، والتركيب البسيط والصيانة المريحة تجعلها مثالية للتطبيقات الثقيلة والمنخفضة السرعة، مثل آلات الرفع، الحفارات، الطاولات الدوارة، توربينات الرياح،التلسكوبات الفلكية، برج الدبابات وغيرها من الأجهزة. إنه محامل متعدد الاستخدامات للغاية يستخدم على نطاق واسع في مجموعة متنوعة من الصناعات.
خصائص أسطوانات المحولات
1.قدرة الحمل العالية:يمكن أن تدعم محامل اللوحة المحولية حمولات شعاعية محورية وحركة إمالة كبيرة.
2.دوران سلس:وهي مصممة للسماح بالتناوب السلس والمتواصل حتى تحت الحمل الثقيل.
3.الدقة:تم تصميم بعض المحامل بدقة عالية للتطبيقات التي يكون فيها تحديد الموقع الدقيق أمرًا حاسمًا ، مثل الآلات أو الروبوتات.
كيفية اختيار محمول للجهاز المتحرك
1.متطلبات الحمل:تحديد نوع الحمل (محوري، شعاعي، لحظة) وحجم الحمل.
2.الدقة:قد تكون هناك حاجة إلى محامل دقة أعلى للروبوتات أو المعدات الطبية.
3.عوامل البيئة:ضع في اعتبارك الغبار والرطوبة ودرجة الحرارة، حيث يمكن أن تؤثر على أداء المحامل.
4.تصميم التثبيت:قد تستفيد بعض التطبيقات من التصاميم المثبتة على الشبكة لسهولة التثبيت.
المواصفات
| النموذج | الأبعاد الرئيسية | بعد التثبيت | الحمل الاساسي | التخليص | ||||||||||||||
| د | د | ب | B1 | هـ | افعل | م | Z | الحلقة الخارجية | الحلقة الداخلية | المحوري | شعاعي | |||||||
| مسافة مركز الطوق | فتحة التثبيت | مسافة مركز الطوق | فتحة التثبيت | ديناميكية | ثابتة | ديناميكية | ثابتة | شعاعي | المحوري | |||||||||
| VSI200414 | 486 | 325 | 44.5 | 44.5 | 56 | 335 | 5 | 67 | 460 | 24-φ14 | 375 | 24-M12 مع عمق 20 | 169 | 560 | 111 | 248 | 0~0.05 | 0~0.08 |
| VSI200544 | 616 | 444 | 44.5 | 44.5 | 56 | 456 | 6 | 76 | 590 | 32-φ14 | 505 | 32-M12 مع عمق 20 | 188 | 740 | 123 | 325 | 0~0.05 | 0~0.08 |
| VSI200644 | 716 | 546 | 44.5 | 44.5 | 56 | 558 | 6 | 93 | 690 | 36-φ14 | 605 | 36-M12 مع عمق 20 | 200 | 880 | 131 | 385 | 0~0.05 | 0~0.08 |
| VSI200744 | 816 | 648 | 44.5 | 44.5 | 56 | 660 | 6 | 110 | 790 | 40-φ14 | 705 | 40-M12 مع عمق 20 | 211 | 1010 | 138 | 445 | 0~0.05 | 0~0.08 |
| VSI200844 | 916 | 736 | 44.5 | 44.5 | 56 | 752 | 8 | 94 | 890 | 40-φ14 | 805 | 40-M12 مع عمق 20 | 222 | 1150 | 145 | 510 | 0~0.05 | 0~0.08 |
| VSI200944 | 1016 | 840 | 44.5 | 44.5 | 56 | 856 | 8 | 107 | 990 | 44-φ14 | 905 | 44-M12 مع عمق 20 | 231 | 1280 | 151 | 570 | 0~0.05 | 0~0.08 |
| VSI201094 | 1166 | 984 | 44.5 | 44.5 | 56 | 1000 | 8 | 125 | 1091 | 48-φ14 | 1055 | 48-M12 مع عمق 20 | 244 | 1490 | 160 | 660 | 0~0.05 | 0~0.08 |
الرسم
التطبيق
|
|
|
|
| الأتمتة الصناعية | المعدات الطبية | الفضاء الجوي | معدات الدقة |
