مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
السلسلة المدمجة
مقدمة

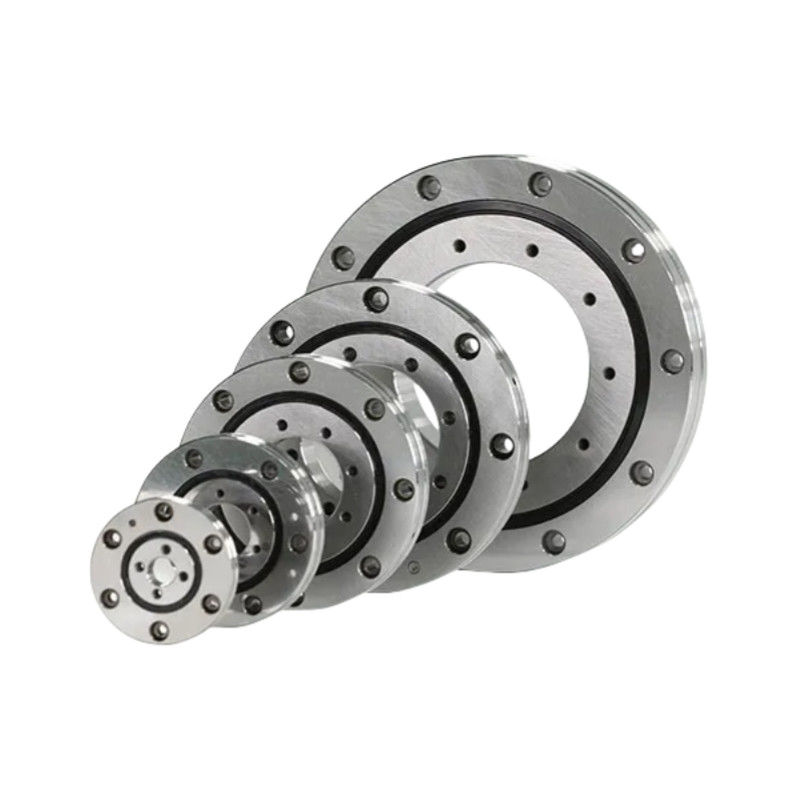

تم تصميم سلسلة 88 من محامل الدوار المتقاطعة عالية الدقة لتلبية توقعات ومتطلبات العملاء الخاصة من حيث التطبيق.يقدم سلسلة حاويات الدوار المتقاطعة عالية الدقة 88 دقة عالية في تحديد المواقع، والذي يوفر مزايا كبيرة للروبوتات، وجبات التسجيل، والمواقع، وأدوات الآلات، وجبات التدوير، وأدوات التغيير، وخلايا اللحام، وغيرها من التطبيقات.دوران متجانس مع عزم دوران منخفض، والجودة الهندسية العالية تجعله خيارا مثاليا لمجموعة واسعة من التطبيقات الصناعية.
يضمن تصميم الدوار المتقاطع مع مسار التحميل المسبق والتربة أداءً موثوقًا به طوال عمر الجهاز.
خصائص أسطوانات المحولات
1.قدرة الحمل العالية:يمكن أن تدعم محامل اللوحة المحولية حمولات شعاعية محورية وحركة إمالة كبيرة.
2.دوران سلس:وهي مصممة للسماح بالتناوب السلس والمتواصل حتى تحت الحمل الثقيل.
3.الدقة:تم تصميم بعض المحامل بدقة عالية للتطبيقات التي يكون فيها تحديد الموقع الدقيق أمرًا حاسمًا ، مثل الآلات أو الروبوتات.
كيفية اختيار محمول للجهاز المتحرك
1.متطلبات الحمل:تحديد نوع الحمل (محوري، شعاعي، لحظة) وحجم الحمل.
2.الدقة:قد تكون هناك حاجة إلى محامل دقة أعلى للروبوتات أو المعدات الطبية.
3.عوامل البيئة:ضع في اعتبارك الغبار والرطوبة ودرجة الحرارة، حيث يمكن أن تؤثر على أداء المحامل.
4.تصميم التثبيت:قد تستفيد بعض التطبيقات من التصاميم المثبتة على الشبكة لسهولة التثبيت.
المواصفات
| المراجع | الوزن في كيلوغرام | الأبعاد مليمتر | التثبيت ملم | 2 حلمات دهنية متساوية | التدفق المحوري | شعاعي التدفق | أقصى عزم تشغيل | الحد الأقصى للدوران المسموح به السرعة | مشابهة | ||||||||||||||||
| μm | μm | (تفريغ) | rpm | ||||||||||||||||||||||
| من | دي | Ce | (سي) | HT | هو | (هـ) | مرحباً | Hci | (د) | إد | مرحباً | في | لا | فاي | نـي | الأبعاد | أو | IR | أو | IR | ملم | ||||
| h5 | h5 | ||||||||||||||||||||||||
| 88-0148-00 | 4 | 208 | 91 | 210 | 90 | 25 | 24.8 | 6 | 24.8 | 10 | 9 | 14 | 8.6 | 187 | 12 | 112 | 12 | M6*1.00 | 4 | 4 | 4 | 4 | 10 | 235 | RU148G |
| 88-0178-00 | 6 | 239 | 116 | 240 | 115 | 28 | 27.8 | 8 | 27.8 | 10 | 9 | 14 | 8.6 | 217 | 12 | 139 | 12 | M6*1.00 | 5 | 5 | 5 | 5 | 15 | 195 | RU178G |
| 88-0228-00 | 11 | 294 | 161 | 295 | 160 | 35 | 34.8 | 10 | 34.8 | 10 | 11 | 17.5 | 10.8 | 270 | 12 | 184 | 12 | M10*1.00 | 6 | 6 | 6 | 6 | 20 | 150 | RU228G |
| 88-0297-00 | 21 | 379 | 211 | 380 | 210 | 40 | 39.8 | 10 | 39.8 | 10 | 13.5 | 20 | 13 | 350 | 16 | 240 | 16 | M10*1.00 | 8 | 8 | 8 | 8 | 35 | 115 | RU297G |
| 88-0445-00 | 41 | 539 | 351 | 540 | 350 | 45 | 44.8 | 10 | 44.8 | 10 | 13.5 | 20 | 13 | 505 | 24 | 385 | 24 | M10*1.00 | 12 | 12 | 12 | 12 | 55 | 75 | RU445G |
الرسم
التطبيق
|
|
|
|
| الأتمتة الصناعية | المعدات الطبية | الفضاء الجوي | معدات الدقة |
