مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
سلسلة XU
مقدمة

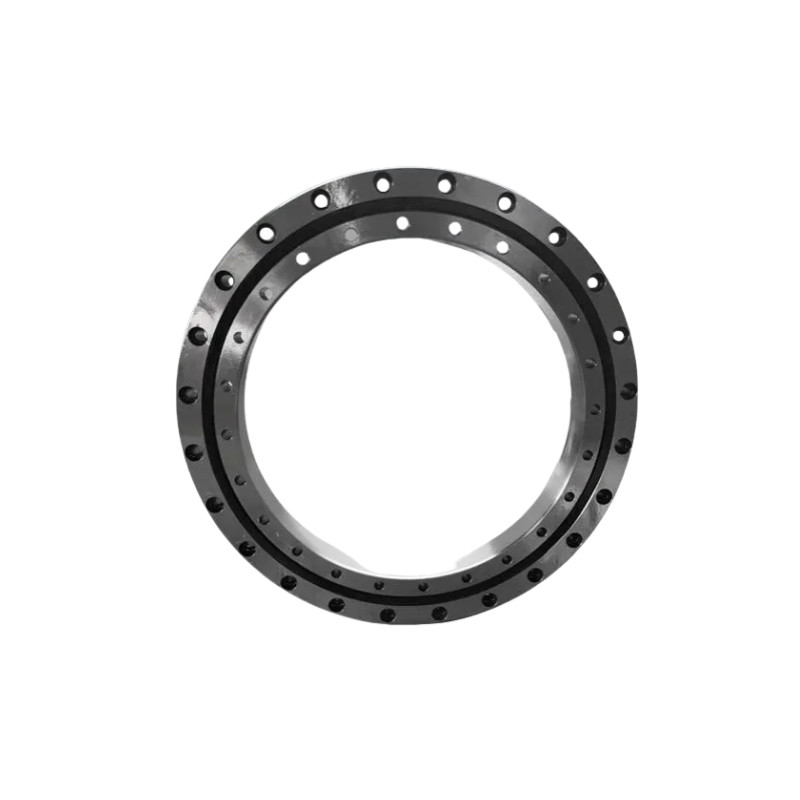

سلسلة XU (الحلقات الداخلية والخارجية المتكاملة) تلغي الحاجة إلى شظايا ثابتة ومقعد دعم.تركيب الحلقات الداخلية والخارجية المتكاملة مع مقعد يسمح بتأثير ضئيل على الأداء أثناء التثبيت، مما يضمن الاستقرار ودقة الدوران والعزم للدوران الخارجي والداخلي للخاتم.
خصائص أسطوانات المحولات
1.قدرة الحمل العالية:يمكن أن تدعم محامل اللوحة المحولية حمولات شعاعية محورية وحركة إمالة كبيرة.
2.دوران سلس:وهي مصممة للسماح بالتناوب السلس والمتواصل حتى تحت الحمل الثقيل.
3.الدقة:تم تصميم بعض المحامل بدقة عالية للتطبيقات التي يكون فيها تحديد الموقع الدقيق أمرًا حاسمًا ، مثل الآلات أو الروبوتات.
كيفية اختيار محمول للجهاز المتحرك
1.متطلبات الحمل:تحديد نوع الحمل (محوري، شعاعي، لحظة) وحجم الحمل.
2.الدقة:قد تكون هناك حاجة إلى محامل دقة أعلى للروبوتات أو المعدات الطبية.
3.عوامل البيئة:ضع في اعتبارك الغبار والرطوبة ودرجة الحرارة، حيث يمكن أن تؤثر على أداء المحامل.
4.تصميم التثبيت:قد تستفيد بعض التطبيقات من التصاميم المثبتة على الشبكة لسهولة التثبيت.
المواصفات
| النموذج | الأبعاد | النموذج |
تصنيف الحمل الأساسي
|
تصنيف الحمل الأساسي
|
الوزن | |||||||||
|
(محورية)
|
(شعاعي)
|
|||||||||||||
| الحلقة الداخلية | الحلقة الخارجية | "رولر بيتش دي". | الطول | مسافة المركز من فتحة الحلقة الخارجية | ثقوب التثبيت | المسافة المركزية لثقب الحلقة الداخلية | ثقوب التثبيت | سي سي | كوا | سي سي | كوا | |||
| د | د | Dpw | B B1 | r دقيقة | لا | لي | ن | KN | KN | KN | KN | كيلوغرام | ||
| XU050077 | 40 | 112 | 77 | 22 | 97 | ستة أيام.6.6 | 56 | 6-M8 | XU050077 | 22.4 | 29 | 14.3 | 14.2 | 1.4 |
| XU060094 | 57 | 140 | 94 | 26 | 120 | ستة أيام.9 | 70 | 6-M8 | XU060094 | 32.5 | 37.5 | 20.7 | 18.4 | 2.4 |
| المواد المستخدمة في الصناعة | 76.2 | 145.79 | 111 | 15.87 | 133.1 | 8-ديا.6.9 | 88.9 | 8-ديا.6.9 | المواد المستخدمة في الصناعة | 36 | 44.5 | 22.8 | 21.5 | 1.2 |
| XU080120 | 69 | 170 | 120 | 30 | 148 | 6-ديا،9 | 90 | 6-M8 | XU080120 | 56 | 53 | 35.5 | 26 | 4 |
| XU080149 | 101.6 | 196.85 | 149.6 | 22.22 | 177.8 | 16-ديا.6.9 | 115.8 | 16-ديا.6.9 | XU080149 | 63 | 66 | 40 | 32.5 | 3.6 |
| XU120179 | 124.5 | 234 | 179 | 35 | 214 | 12 يوماً11 | 144.5 | 12 يوماً11 | XU120179 | 118 | 179 | 75 | 88 | 7 |
| الـ XU120222 | 140 | 300 | 222 | 36 | 270 | 12 يوماً16 | 170 | 12 يوماً18 | الـ XU120222 | 133 | 275 | 85 | 131 | 12 |
| الـ XU160260 | 191 | 329 | 260 | 46 | 305 | 20 يوما14 | 215 | 20 يوما14 | الـ XU160260 | 212 | 350 | 135 | 173 | 16 |
| الـ XU080264 | 245.9 | 3111 | 264 | 25.4 | 295.3 | 12 يوماً8.7 | 231.8 | 12 يوماً8.7 | الـ XU080264 | 85 | 117 | 54 | 57 | 6.9 |
| XU160405 | 336 | 474 | 405 | 46 | 450 | 30 يوماً14 | 360 | 30 يوماً14 | XU160405 | 270 | 550 | 172 | 270 | 25 |
| الـ XU080430 | 380 | 480 | 430 | 26 | 462 | 20 يوما9 | 398 | 20-M10 | الـ XU080430 | 110 | 280 | 70 | 138 | 12 |
| XU300515 | 384 | 646 | 515 | 86 | 598 | 18 يوما26 | 432 | 18 يوما26 | XU300515 | 720 | 1370 | 455 | 670 | 115 |
الطاولة الدوارة المجوفة
التطبيق
|
|
|
|
| الأتمتة الصناعية | المعدات الطبية | الفضاء الجوي | معدات الدقة |
