مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
سلسلة HYR
مقدمة

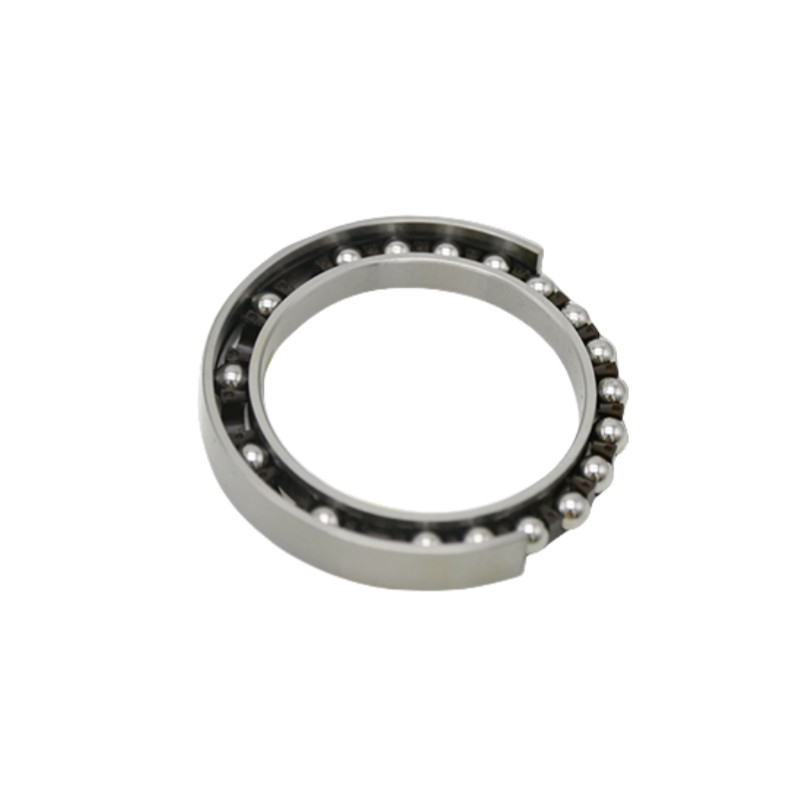

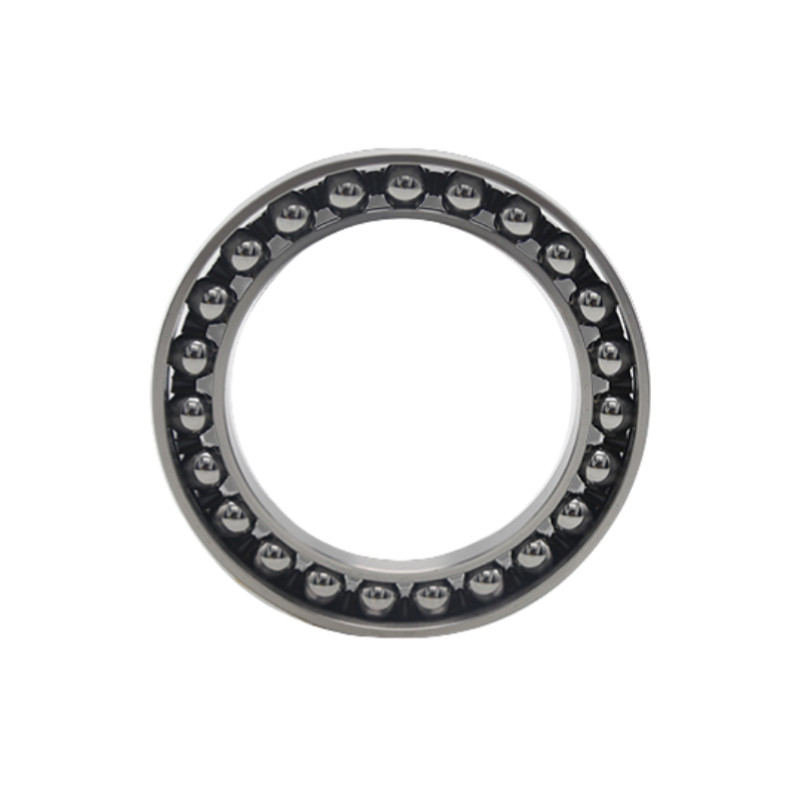

يحمل حمالة HYR المرنة بشكل رئيسي إجهادًا متبادلًا. بسبب سمك الجدار الرقيق ، فإنه يتشوه عندما يتم تطابقه مع الكام.يتم استخدام الفولاذ ذو الكربون الكريم العالي في الحلقات الداخلية والخارجية والعناصر المتداولة، ويتم استخدام الحافز المتكامل من النايلون للحفاظ.
محامل مرنة HYR، غالبا ما تستخدم في أنظمة القيادة الهارمونية أو غيرها من أجهزة تخفيض التروس عالية الدقة،هي نوع من محامل الدقة العالية مصممة خصيصًا لاستيعاب التشوه دون التضحية بالأداءهذه المحامل جزء لا يتجزأ من التطبيقات المرنة والعالية العزم، مثل الروبوتات، والأتمتة، والفضاء، حيث حركة سلسة ودقيقة مع الحد الأدنى من رد الفعل.مرونتهم تجعلها مناسبة جيدا للمتطلبات الفريدة من التشنجات موجة (e(مثل المحركات الهارمونية) ، حيث تسمح المرونة لتفاعل المكونات تحت تشوه مسيطرة.
خصائص محامل الطاولات الدوارة
1.القدرة المحسنة على تحمل الحمل:تصميم الدوال المتقاطع أو الاتصال الزاوي يمكّن محامل HYR من التعامل مع الأحمال الشعاعية والحركة المحورية في وقت واحد،مما يجعلها مناسبة للتطبيقات ذات متطلبات الحمل العالية في المساحات المحدودة.
2.حركة سلسة ودقيقةتوفر محامل HYR دورانًا سلسًا مع انخفاض الاحتكاك ، مما يقلل من المقاومة والتكسير. وهذا مفيد بشكل خاص للتطبيقات الروبوتية حيث الدقة والاستجابة ضرورية.
3.ضئيل الوزن:تصميمها الرقيق و سعة الحمل العالية تجعلها مثالية للأنظمة المدمجة مثل المفاصل الروبوتية أو المحركات الهارمونية حيث المساحة محدودة.
4.صلابة عالية مع مرونة:تحتفظ محامل HYR بصلابة عالية على الرغم من قدرتها على الانحناء ، مما يسمح لها بالعمل في ظل ظروف التشوه دون المساس بدقة.
5.حياة طويلة:مع التشحيم والصيانة المناسبة ، تحتوي محامل HYR على مقاومة ارتداء عالية ويمكن أن تتحمل عمليات مستمرة عالية الدقة لفترات طويلة.
المواصفات
| النموذج | مواصفات القياس ((ملم)) | القيمة التصنيفية | ||||||
| د | د | ب | ج | ر | الحد الأقصى للتشوه الشعاعي | سرعة الدخول | قيمة الناتج | |
| (ملم) | (r/min) | (N.m) | ||||||
| HYR-14 | 25.07 | 33.896 | 6.35 | 6.095 | 0.3 | 0.8 | 3000 | 6 |
| HYR-17 | 30.3 | 41.722 | 6.68 | 6.16 | 0.3 | 0.9 | 3000 | 16 |
| HYR-20 | 35.56 | 49.068 | 8.13 | 7.24 | 0.3 | 1 | 3000 | 30 |
| HYR-25 | 45.212 | 61.334 | 6.3 | 9.015 | 0.3 | 1 | 3000 | 50 |
| HYR-32 | 58.928 | 79.748 | 8.64 | 11.81 | 0.3 | 1.2 | 3000 | 90 |
| HYR-40 | 71.12 | 98.171 | 10.29 | 14.475 | 0.6 | 1.5 | 3000 | 200 |
| HYR-50 | 88.9 | 122.707 | 12.7 | 18.085 | 1 | 2 | 3000 | 450 |
| HYR-65 | 117.856 | 159.312 | 15.88 | 23.495 | 1 | 2 | 3000 | 1000 |
الـ (دروينج)
التطبيق
|
|
|
|
| الأتمتة الصناعية | المعدات الطبية | الفضاء الجوي | معدات الدقة |
