مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
سلسلة YRTM
 |
يمكن أن تحمل محامل الكرات اللاصقة الزاوية المحورية ZKLDF أحمالًا مجتمعة مع الحفاظ على سرعات عالية وقومات اصطدام منخفضة ، مما يضمن دقة دوران عالية.محامل ZKLDF من طاولة الدوران مناسبة للاستخدام على طاولات العمل الدورية عالية السرعة، طحن، طحن، رؤوس الشحذ، وأدوات القياس الدقيقة. |
مقدمة

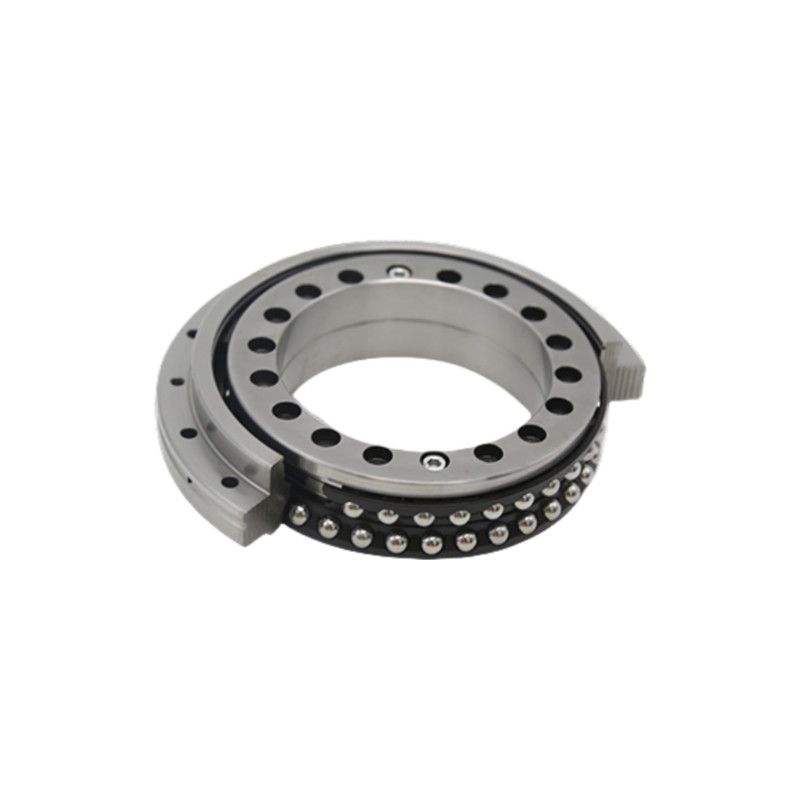

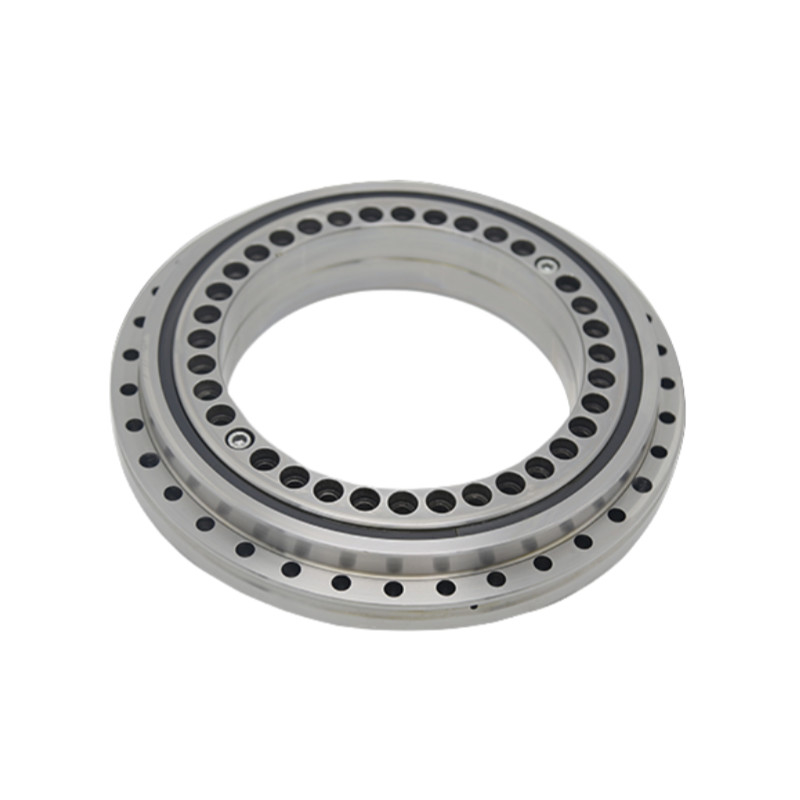

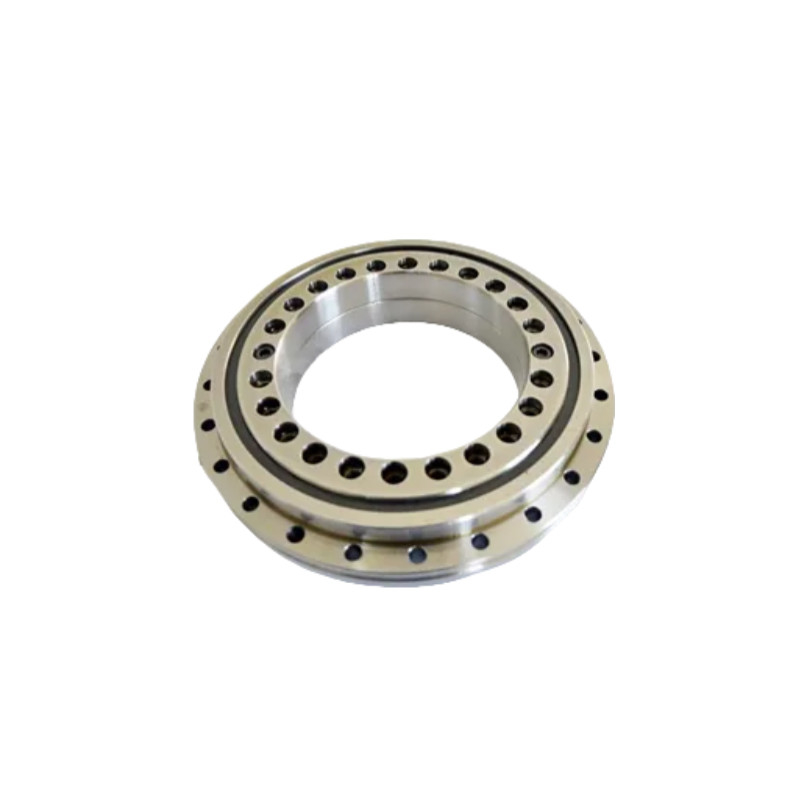

يحتوي حمالة الكرة اللاصقة الزاوية المحورية ZKLDF على حلقة خارجية وحدة وحلقتين داخليتين وصفين من عجلات الكرة ومجموعة قفص. زاوية الاتصال هي 60 درجة.الحلقة الخارجية والحلقات الداخلية مجهزة مع ثقوب التثبيت، مما يسمح بتجميعها بسهولة بواسطة مشبك مشترك. يتم تأمين الوحدة عن طريق مساندة المسامير من أجل السلامة أثناء النقل والتعامل.
يتم تجهيز محاور الكرات اللاصقة الزاوية المحورية ZKLDF بغطاءات الختم مزدوجة الجانب التي تطرد الأوساخ والشوائب والشحوم بشكل فعال ، مما يمنع التسرب المحتمل.تعتمد حمالات ZKLDF على شحوم متطورة على أساس الباريوم، مما يسمح بتجديد الدهون بسهولة من خلال ثقوب الدهون الخاصة.
تم تصميم محامل الكرات اللاصقة الزاوية المحورية ZKLDF بزاوية الاتصال 60 درجة وصفين من أدوات الكرة ، والتي توفر الدعم للحمولات الشعاعية والحملات المحورية المزدوجة وحظات الانحناء.التصميم الفريد مع أقفاص النحاس يسمح لحامل أن تتحمل سرعات عالية، فترات طويلة من التشغيل، صلابة عالية، ودقة عالية، مع تقليل عزم الدوران الاحتكاك. وهذا يجعل ZKLDF turntable مع خيار مثالي للسرعة العالية،تطبيقات طويلة الأمد مثل طاولات العمل الدوارة عالية السرعة، طحن، طحن، رؤوس الشحذ، وأدوات القياس الدقيقة.
خصائص محامل الطاولات الدوارة
1دقة عالية: توفر محامل الطاولات الدوارة دورانًا سلسًا ومتسقًا ، مع الحد الأدنى من رد الفعل ، وهو أمر ضروري للتطبيقات التي تتطلب دقة.
2التصميم المدمج: قدرتها على التعامل مع أنواع حمولة متعددة في وقت واحد يسمح لبناء محمل مضغوط، مما يقلل من آثار المعدات.
3زيادة القدرة على الحمل: يتم بناء محامل الطاولة الدوارة للتعامل مع الأحمال العالية، مما يجعلها متينة وموثوقة للتطبيقات الثقيلة.
4حياة خدمة طويلة: مع التشحيم والصيانة المناسبة ، يمكن أن تتحمل محامل الطاولة الدوارة الاستخدام الممتد ، مما يوفر موثوقية عالية في العمليات المستمرة.
المواصفات
| النموذج | البعد | |||||||||
| د | د | هـ | H1 | D1 | D2 | D3 | ج | J1 | أ | |
| الوحدة: ملم | ||||||||||
| ZKLDF100 | 100 | 185 | 38 | 25 | 160 | 136 | 158 | 112 | 170 | 5.4 |
| ZKLDF120 | 120 | 210 | 40 | 26 | 184 | 159 | 181 | 135 | 195 | 6.2 |
| ZKLDF150 | 150 | 240 | 40 | 26 | 214 | 188 | 211 | 165 | 225 | 6.2 |
| ZKLDF200 | 200 | 300 | 45 | 30 | 274 | 243 | 271 | 215 | 285 | 6.2 |
| ZKLDF260 | 260 | 385 | 55 | 36.5 | 345 | 313 | 348 | 280 | 365 | 8.2 |
| ZKLDF325 | 325 | 450 | 60 | 40 | 415 | 380 | 413 | 342 | 430 | 8.2 |
| ZKLDF395 | 395 | 525 | 65 | 42.5 | 486 | 450 | 488 | 415 | 505 | 8.2 |
| ZKLDF460 | 460 | 600 | 70 | 46 | 560 | 520 | 563 | 482 | 580 | 8.2 |
| ZKLDF580 | 580 | 750 | 90 | 60 | 702 | 656 | 700 | 610 | 720 | 11 |
| النموذج | فتحة تثبيت | المسمار المشتركQTY | فتحة رفع | الطوق | عزم تشديد المسمار | تصنيف الحمل الأساسي | الحد من السرعة (4) | عزم الدوران الاحتكاك | الكتلة | ||||||
| المحوري | |||||||||||||||
| الحلقة الداخلية | الحلقة الخارجية | ديناميكية | ثابتة | ||||||||||||
| d1 | d2 | QTY3) | d3 | QTY3) | MA2) | حوالي | كوا | الدهون | |||||||
| ملم | ملم | G | كمية السنوات | عدد السنوات | ن م | KN | r/min | Nm | ≈ كيلوغرام | ||||||
| ZKLDF100 | 5.6 | 10 | 16 | 5.6 | 15 | 2 | M8 | 3 | 18*20° | 8.5 | 67 | 251 | 2800 | 1.6 | 4.5 |
| ZKLDF120 | 7 | 11 | 22 | 7 | 21 | 2 | M8 | 3 | 24*15° | 14 | 72 | 315 | 2400 | 2 | 6 |
| ZKLDF150 | 7 | 11 | 34 | 7 | 33 | 2 | M8 | 3 | 36*10° | 14 | 76 | 365 | 2000 | 3 | 7.5 |
| ZKLDF200 | 7 | 11 | 46 | 7 | 45 | 2 | M12 | 3 | 48*7.5° | 14 | 112 | 550 | 1600 | 4.5 | 11 |
| ZKLDF260 | 9.3 | 15 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 155 | 920 | 1200 | 7.5 | 22 |
| ZKLDF325 | 9.3 | 15 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 165 | 110 | 1000 | 11 | 28 |
| ZKLDF395 | 9.3 | 15 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48*7.5° | 34 | 214 | 1470 | 800 | 16 | 39 |
| ZKLDF460 | 9.3 | 15 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48*7.5° | 34 | 255 | 1860 | 700 | 21 | 50 |
| ZKLDF580 | 11.4 | 18 | 45 | 11.4 | 42 | 2 | M12 | 3 | 48*7.5° | 68 | 395 | 3180 | 500 | 40 | 82 |
الـ (دروينج)
التطبيق
|
|
|
|
| الأتمتة الصناعية | المعدات الطبية | الفضاء الجوي | معدات الدقة |
