مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
سلسلة YRTM
 |

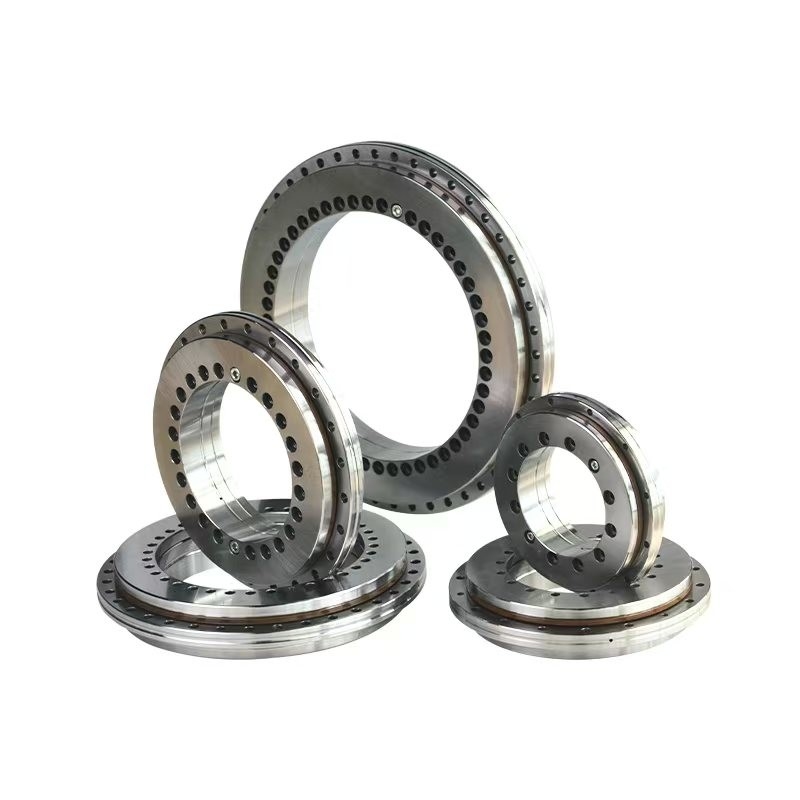

محامل الطاولة الدوارة هي مكونات متخصصة مصممة لدعم الحركة الدوارة للطاولات الدوارة وطاولات المؤشر والطاولات الدوارة المستخدمة في تطبيقات صناعية مختلفة.على عكس المحامل التقليدية، تم تصميم محامل الطاولة الدوارة للتعامل مع الأحمال المحورية والشعاعية وحركة الزمن في وقت واحد. وهذا يجعلها مناسبة للغاية للتطبيقات التي تتطلب الدقة والاستقرار،والقدرات على تحمل الحمل في مساحة صغيرة. |
مقدمة
قياس الزوايا الزاوية هو جانب حاسم في الصناعة الحديثة. على وجه الخصوص، صناعة الأدوات الآلية لديها طلب كبير على قياس زوايا دوران الأجزاء الميكانيكية.من الضروري لقياس بدقة والسيطرة على الانحراف الزاوي.
في الوقت الحاضر ، تعد ملفات تشفير الشبكية والبوابات المغناطيسية هي الأجهزة الأكثر استخدامًا لقياس الانحراف الزاوي. يوفر نظام قياس الصلب من النمسا AMOSIN أربع مزايا رئيسية:دقة عالية (أعلى زاوية دقة هي < 2 ثانية قوس)، مقاومة للبقع، لا يوجد إدخال كهربائي، و قابلية عالية للتكيف مع الظروف.

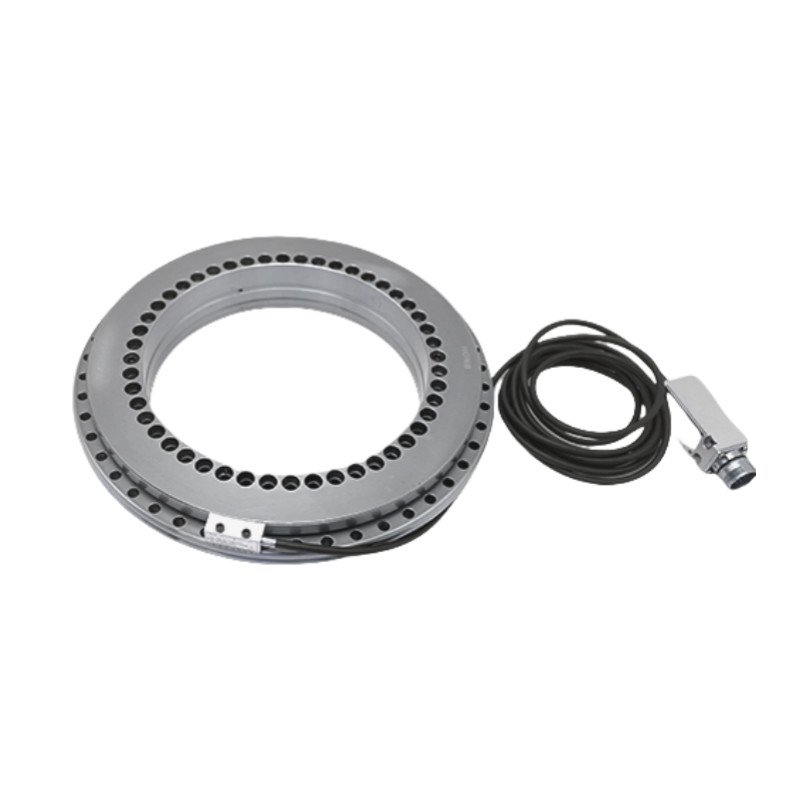

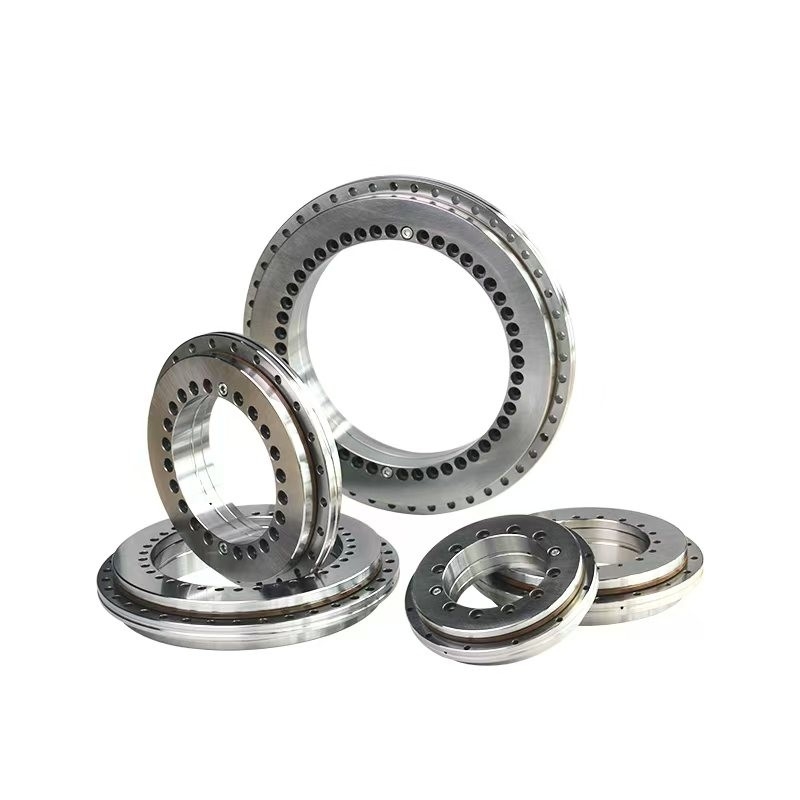

يقدم محمل الطاولة الدوارة YRT ، جنبا إلى جنب مع نظام القياس هذا ، دقة لا مثيل لها ، قادرة على تحمل الحمل المحوري في اتجاهين ، والحمل الشعاعي ، وحركة الانحناء.هذا يجعلها حلا مثاليا لتطبيقات عالية الدقة، بما في ذلك الطاولات الدوارة عالية الدقة في صناعات الأدوات الآلية، رؤوس القسمة، التجارب العلمية والقياسات، وهلم جرا.
أنواع رئيسية من محامل الطاولات الدوارة
1.أسطوانات عجلات متقاطعة:في هذا النوع ، يتم ترتيب المداولات الأسطوانية بزاوية مستقيمة مع بعضها البعض ، مما يوفر صلابة ودقة عالية.مما يجعلها مثالية لمراكز معالجة CNC وأدوات الدقة.
2.محاور محورية شعاعية:تم تصميم هذه المحامل خصيصًا لاستيعاب الأحمال المحورية (على طول محور الدوران) والحمل الشعاعي (على طول المحور) وحالات الانحناء.بنيتها القوية مثالية للتطبيقات حيث الاستقرار تحت الأحمال الثقيلة أمر بالغ الأهمية، مثل في أجهزة التشغيل، الذراعين الآلية، وصناديق التروس.
3.محامل الكرات للدفع:يمكن أن تتحمل هذه المحامل أحمالًا محورية عالية ولكنها أقل ملاءمة للحمل الشعاعي أو لحمل الزمن. غالبًا ما تستخدم في التطبيقات التي تتطلب دعم الحمل المحوري بشكل أساسي ،على الرغم من أنها أقل شيوعًا في تطبيقات الطاولة الدورية مقارنةً بأنواع أخرى.
المواصفات
| النموذج | البعد | ||||||||||
| د | د | ب | هـ | ب | D1 | D2 | ج | J1 | F | (ل) | |
| الوحدة: ملم | |||||||||||
| YRTM150 | 150 | 240 | 43* | 26 | 12 | 214 | 215 | 165 | 225 | 16.5 | 121 |
| YRTM180 | 180 | 280 | 46* | 29 | 15 | 244 | 245 | 194 | 160 | 16.5 | 152 |
| YRTM200 | 200 | 300 | 47* | 30 | 15 | 274 | 276 | 215 | 285 | 16.5 | 152 |
| YRTM260 | 260 | 385 | 55 | 36.5 | 18 | 345 | 345.5 | 280 | 365 | 17.5 | 192.5 |
| YRTM325 | 325 | 450 | 60 | 40 | 20 | 415 | 415.5 | 342 | 430 | 18.5 | 225 |
| YRTM395 | 395 | 525 | 65 | 42.5 | 20 | 486 | 486.5 | 415 | 505 | 18.5 | 262.5 |
| YRTM460 | 460 | 600 | 70 | 46 | 22 | 560 | 560.5 | 482 | 580 | 18.5 | 300 |
| النموذج | فتحة تثبيت | المسمار المشترك QTY | التدفق المحوري والشعاعي | فتحة رفع | الطوق | عزم تشديد المسمار | تصنيف الحمل الأساسي | صلبة الميل | عزم الدوران الاحتكاكي للمحامل (3) | الكتلة | ||||||||||
| المحوري | شعاعي | |||||||||||||||||||
| الحلقة الداخلية | الحلقة الخارجية | ديناميكية | ثابتة | ديناميكية | ثابتة | |||||||||||||||
| d1 | d2 | أ | QTY4) | d3 | QTY4) | (ما)2) | حوالي | كوا | سي سي | كور | CKL | CKL1 | ||||||||
| ملم | ملم | μm | G | كمية السنوات | عدد السنوات | ن م | KN | kNm/mrad | Nm | ≈ كيلوغرام | ||||||||||
| YRTM150 | 7 | 11 | 6.2 | 32 | 7 | 33 | 4 | 3 | M8 | 3 | 36*10° | 14 | 112 | 630 | 56 | 170 | 83 | 14 | 10 | 6.2 |
| YRTM180 | 7 | 11 | 6.2 | 44 | 7 | 45 | 4 | 4 | M8 | 3 | 48*7.5° | 14 | 118 | 710 | 69.5 | 200 | 125 | 21 | 12 | 7.7 |
| YRTM200 | 7 | 11 | 6.2 | 44 | 7 | 45 | 4 | 4 | M8 | 3 | 48*7.5° | 14 | 120 | 765 | 81.5 | 220 | 160 | 27 | 14 | 9.7 |
| YRTM260 | 9.3 | 15 | 8.2 | 32 | 9.3 | 33 | 4 | 6 | M12 | 3 | 36*10° | 34 | 160 | 1060 | 93 | 290 | 320 | 53 | 20 | 18.3 |
| YRTM325 | 9.3 | 15 | 8.2 | 32 | 9.3 | 33 | 4 | 6 | M12 | 3 | 36*10° | 34 | 275 | 1930 | 120 | 345 | 630 | 105 | 40 | 25 |
| YRTM395 | 9.3 | 15 | 8.2 | 42 | 9.3 | 45 | 6 | 6 | M12 | 3 | 48*7.5° | 34 | 300 | 2280 | 186 | 655 | 1100 | 185 | 55 | 33 |
| YRTM460 | 10 | 15 | 8.2 | 42 | 10 | 45 | 6 | 6 | M12 | 3 | 48*7.5° | 34 | 355 | 2800 | 200 | 765 | 1700 | 285 | 70 | 45 |
الـ (دروينج)
