محامل طاولة دوارة YRTS

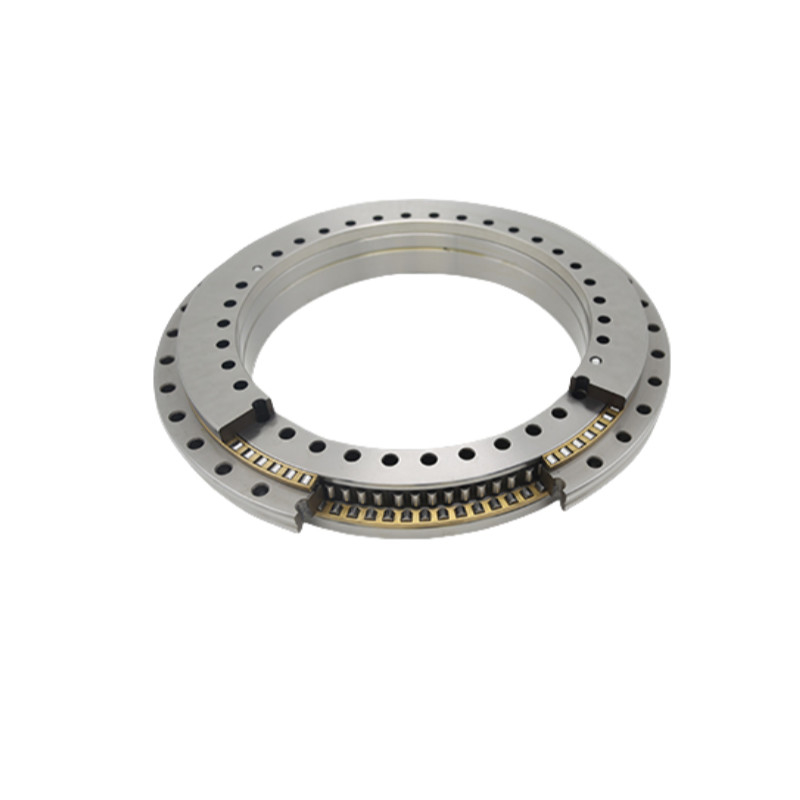

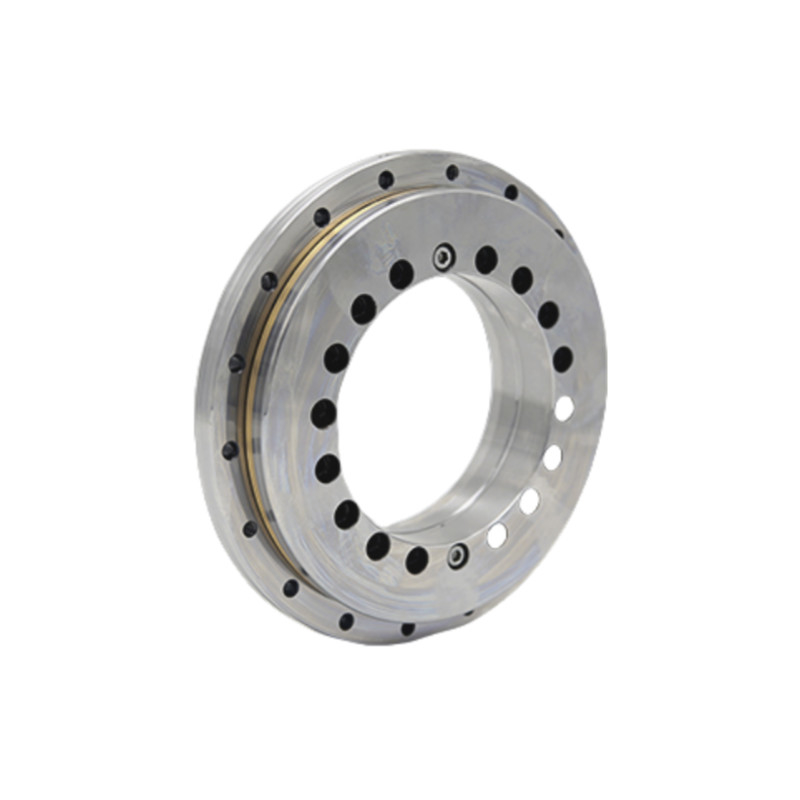

تم تصميم محامل الطاولة الدوارة الأساسية لـ YRTS مع عجلة كاملة شعاعية ومجموعتين من عجلات الإبرة المحورية ومجموعة قفص وحلقة خارجية وحلقة داخلية مقاس L والحلقة الثانية.الحلقة الخارجية والحلقة الداخلية مجهزة مع ثقوب تثبيت، مما يسمح للمسمار بتثبيت المحامل مباشرة. يمكن أن تحمل هيكل محامل الطاولة الدوارة YRT حمولة محورية ، وحمل شعاعي ، وحركة الانحناء في اتجاهين.هذا السلسلة محمل لديه تحميل مسبق تطبق قبل مغادرة المصنع، مما يزيل الحاجة إلى تعديلات الفراغ أثناء التثبيت. هذا السلسلة محمل مناسبة بشكل خاص للتطبيقات التي تتطلب دقة عالية، صلابة عالية، سرعة منخفضة،وفترة تناوب قصيرة، مثل الطاولات الدوارة، الرؤوس المؤشر، ورؤوس الطحن الدورية. هذا المحمل يقدم دقة محورية وشعاعية لتتناسب مع متطلباتك المحددة

مقدمة

قياس الزوايا الزاوية هو جانب حاسم في الصناعة الحديثة. على وجه الخصوص، صناعة الأدوات الآلية لديها طلب كبير على قياس زوايا دوران الأجزاء الميكانيكية.من الضروري لقياس بدقة والسيطرة على الانحراف الزاوي.
في الوقت الحاضر ، تعد ملفات تشفير الشبكية والبوابات المغناطيسية هي الأجهزة الأكثر استخدامًا لقياس الانحراف الزاوي. يوفر نظام قياس الصلب من النمسا AMOSIN أربع مزايا رئيسية:دقة عالية (أعلى زاوية دقة هي < 2 ثانية قوس)، مقاومة للبقع، لا يوجد إدخال كهربائي، و قابلية عالية للتكيف مع الظروف.
يقدم محمل الطاولة الدوارة YRT ، جنبا إلى جنب مع نظام القياس هذا ، دقة لا مثيل لها ، قادرة على تحمل الحمل المحوري في اتجاهين ، والحمل الشعاعي ، وحركة الانحناء.هذا يجعلها حلا مثاليا لتطبيقات عالية الدقة، بما في ذلك الطاولات الدوارة عالية الدقة في صناعات الأدوات الآلية، رؤوس القسمة، التجارب العلمية والقياسات، وهلم جرا.
* X* إشارات الخروج في الوقت الحقيقي هي الحل الأمثل لتطبيقات المحرك المباشر.

إدخال الهيكل

يتكون نظام قياس الصلب النمسي AMOSIN من ثلاثة مكونات رئيسية: أقدام الصلب ، ورأس قراءة ووحدة تقييم إلكترونية.تم تثبيت أقدام الصلب على الحلقة الداخلية من المحامل (الشكل 2)هذه حلقة فولاذية مع شبكات من التوزيع المتساوي. تم تركيب رأس القراءة على الحلقة الخارجية من المحامل (الشكل 1).ولكن ليس في اتصال مباشرهناك فجوة من 0.1 إلى 0.2 ملم بينهما
أثناء التشغيل ، يدور المحامل ، وتتحرك أقدام الصلب والرأس القارئ (الشكل 3) دون اتصال فيما بينها.ثم يتم نقل البيانات التي تم جمعها عن طريق الاستقبال إلى التقييم الإلكتروني (الشكل 6) عبر الكابل (الشكل 5)التقييم الإلكتروني يحول المعلومات إلى موجات مربعة أو إشارات هارمونية إيجابيةالتي يتم إدخالها في نظام التحكم العددي في آلات الأدوات لقياس التحرك الزاوي والتحكم فيه.
يقدم نظام قياس الصلب المزايا التالية:
A. تم تصميم المشفر الحثي بدون اتصال لتقليل التآكل، وضمان موثوقية طويلة الأمد.
ب. الدقة متساوية مع دقة الترميز البصري، مما يوفر دقة عالية تقل عن 2 ثوان قوس.
ج. نظام قياس رأس القراءة المزدوج يمكّن تصحيح أي انحراف في شعاعي الدعامة في الوقت الحقيقي.
د: سرعة عالية، وضوح ديناميكي عال، أداء ديناميكي عال.
E. لا مكونات مغناطيسية، لا رد فعل التهاب، لا إزالة المغناطيسية، لا مخاوف السلامة.
F. قدرات قوية لمكافحة التشنج للحبوب الصلبة والزيت ، الخ. المنتج محمي من قبل الصف IP67 ، مما يجعله مقاوم لضغط الماء والغبار الكثيف.إنه ليس حساساً لأي نوع من الأوساخ أو الملوثات.
التصميم المدمج يسمح بالتركيب في المساحات الضيقة.
المنتج سهل التثبيت ويمكن تعديله بسرعة. وهو موثوق للغاية ومقاوم للصدمة والاهتزاز.
يمكن للمنتج أن يصدر موجات الصين (1VPP) وموجات مربعة (TTL). وهو متوافق مع أنظمة التحكم العددي من سيمنز وفانوك.

المواصفات

الـ (دروينج)

التطبيق

الأتمتة الصناعية	المعدات الطبية	الفضاء الجوي	معدات الدقة
