مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
سلسلة YRT
 |

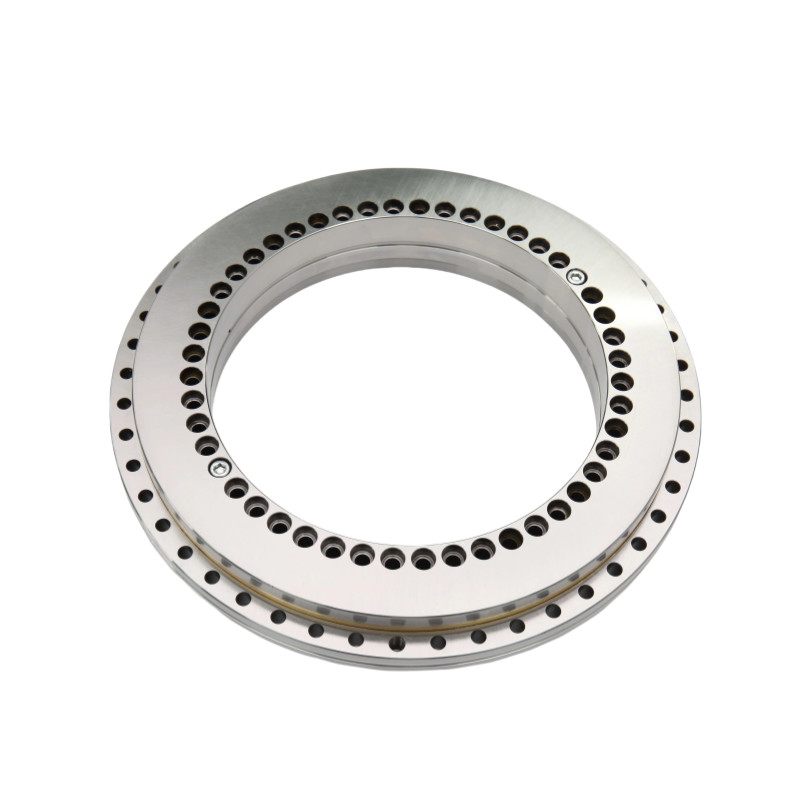

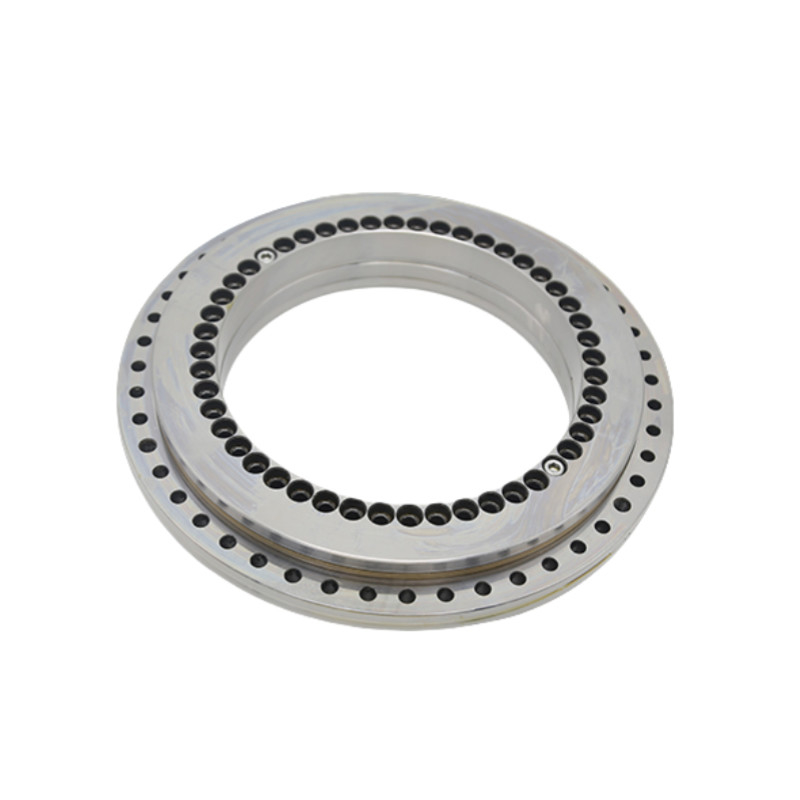

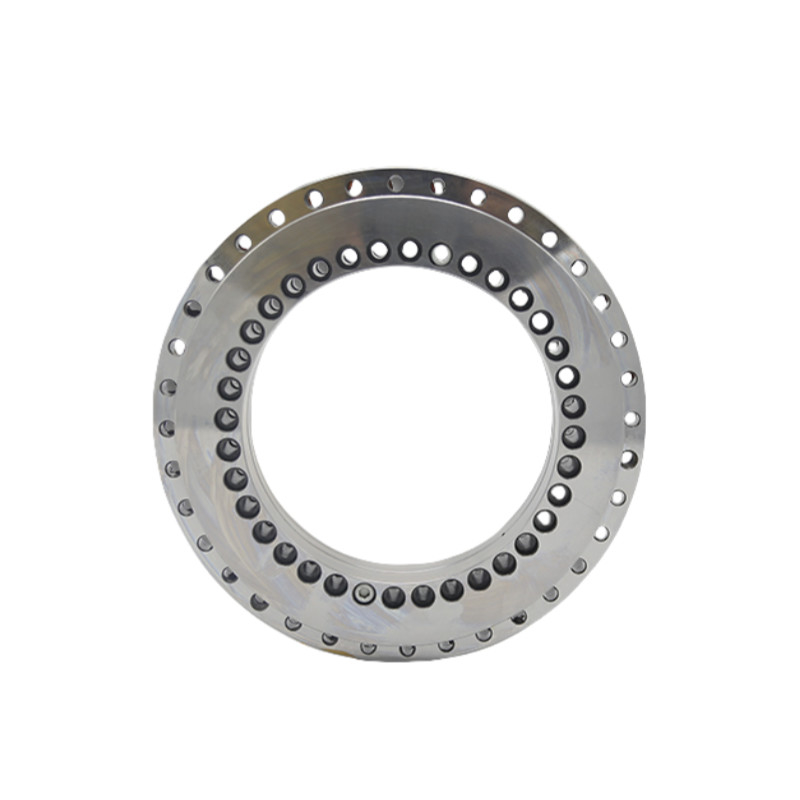

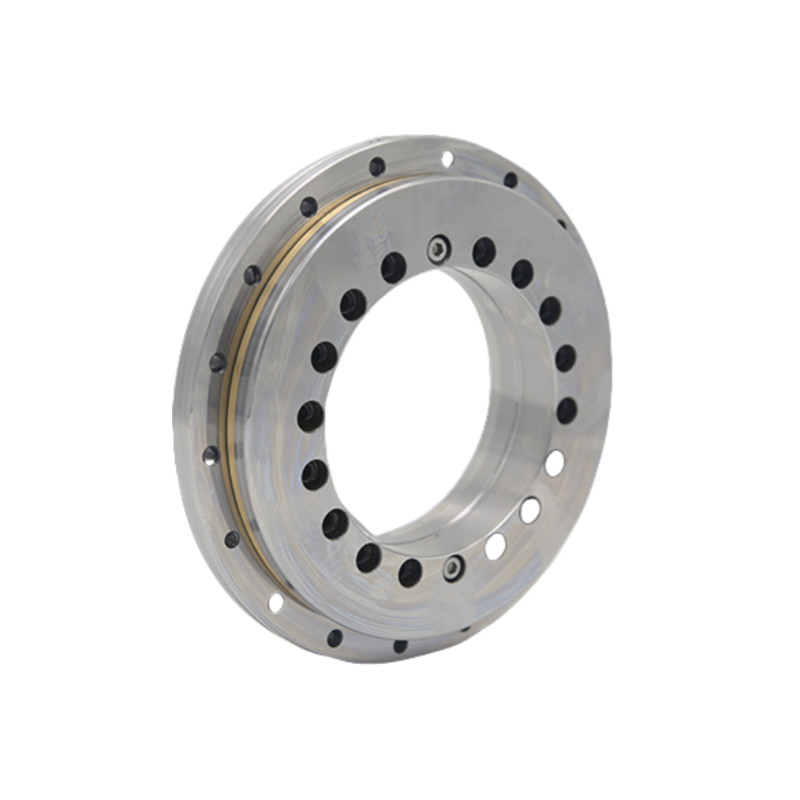

تم تصميم محامل الطاولة الدوارة الأساسية لـ YRT مع عجلة كاملة شعاعية ومجموعتين من عجلات الإبرة المحورية وتجميع قفص وحلقة خارجية وحلقة داخلية مقسمة بـ L والحلقة الثانية.الحلقة الخارجية والحلقة الداخلية مجهزة مع ثقوب تثبيت، مما يسمح للمسمار بتثبيت المحامل مباشرة. يمكن أن تحمل هيكل محامل الطاولة الدوارة YRT حمولة محورية ، وحمل شعاعي ، وحركة الانحناء في اتجاهين.هذا السلسلة محمل لديه تحميل مسبق تطبق قبل مغادرة المصنع، مما يزيل الحاجة إلى تعديلات الفراغ أثناء التثبيت. هذا السلسلة محمل مناسبة بشكل خاص للتطبيقات التي تتطلب دقة عالية، صلابة عالية، سرعة منخفضة،وفترة تناوب قصيرة، مثل الطاولات الدوارة، الرؤوس المؤشر، ورؤوس الطحن الدورية. |
الخصائص
1دقة عالية: دقة P4، دقة P2
2. صلابة عالية: هذا سلسلة تحمل لديهم تحميل مسبق
3حمولة عالية: يمكن لهذا السلسلة تحمل حمولة محورية في اتجاهين، حمولة شعاعية وحركة الانحناء
4سرعة عالية: يمكن تطبيق سلسلة YRTS محمل في حالة سرعة دوران عالية
المواصفات
| النموذج | البعد | ||||||||
| د | د | هـ | H1 | H2 | ج | d1 | و | dm | |
| الوحدة: ملم | |||||||||
| YRT50 | 50 | 126 | 30 | 20 | 10 | 10 | 105 | 63 | 116 |
| YRT80 | 80 | 146 | 35 | 23.35 | 11.65 | 12 | 130 | 92 | 138 |
| YRT100 | 100 | 185 | 38 | 25 | 13 | 12 | 160 | 112 | 170 |
| YRT120 | 120 | 210 | 40 | 26 | 14 | 12 | 184 | 135 | 195 |
| YRT150 | 150 | 240 | 40 | 26 | 14 | 12 | 214 | 165 | 225 |
| YRT180 | 180 | 280 | 43 | 29 | 14 | 15 | 244 | 194 | 260 |
| YRT200 | 200 | 300 | 45 | 30 | 15 | 15 | 274 | 215 | 285 |
| YRT260 | 260 | 385 | 55 | 36.5 | 18.5 | 18 | 345 | 280 | 365 |
| YRT325 | 325 | 450 | 60 | 40 | 20 | 20 | 415 | 342 | 430 |
| YRT395 | 395 | 525 | 65 | 42.5 | 22.5 | 20 | 486 | 415 | 505 |
| YRT460 | 460 | 600 | 70 | 46 | 24 | 22 | 560 | 482 | 580 |
| YRT580 | 580 | 750 | 90 | 60 | 30 | 30 | 700 | 610 | 720 |
| YRT650 | 650 | 870 | 122 | 78 | 44 | 34 | 800 | 680 | 830 |
| YRT850 | 850 | 1095 | 124 | 80.5 | 43.5 | 37 | 1018 | 890 | 1055 |
| YRT950 | 950 | 1200 | 132 | 86 | 46 | 40 | 1130 | 990 | 1160 |
| YRT1030 | 1030 | 1300 | 145 | 92.5 | 52.5 | 40 | 1215 | 1075 | 1255 |
| YRT1200 | 1200 | 1490 | 164 | 108 | 56 | 52 | 1410 | 1240 | 1445 |
| النموذج | فتحة تثبيت | المسمار المشترك QTY | فتحة رفع | الطوق | عزم تشديد المسمار | عزم تشديد المسمار | الحد من السرعة5) | عزم الدوران الاحتكاكي للمحامل (3) | الكتلة | |||||||||
| المحوري | شعاعي | |||||||||||||||||
| الحلقة الداخلية | الحلقة الخارجية | ديناميكية | ثابتة | ديناميكية | ثابتة | |||||||||||||
| افعل | ds | (تس) | QTY4) | dL | QTY4) | (ما)2) | حوالي | كوا | سي سي | كور | الدهون | |||||||
| ملم | ملم | G | كمية السنوات | عدد السنوات | ن م | KN | r/min | Nm | ≈ كيلوغرام | |||||||||
| YRT50 | 5.6 | 9 | 4.2 | 10 | 5.6 | 12 | 2 | / | / | 12*30° | 8.5 | 38 | 158 | 28.5 | 49.5 | 600 | 2.5 | 1.6 |
| YRT80 | 5.6 | 10 | 4.2 | 10 | 4.6 | 12 | 2 | / | / | 12*30° | 8.5 | 56 | 255 | 42.5 | 100 | 530 | 3 | 2.4 |
| YRT100 | 5.6 | 10 | 5.4 | 16 | 5.6 | 15 | 2 | M5 | 3 | 18*20° | 8.5 | 76.5 | 415 | 47.5 | 120 | 430 | 3 | 4.1 |
| YRT120 | 7 | 11 | 6.2 | 22 | 7 | 21 | 2 | M8 | 3 | 24*15° | 14 | 102 | 540 | 52 | 143 | 340 | 7 | 5.3 |
| YRT150 | 7 | 11 | 6.2 | 34 | 7 | 33 | 2 | M8 | 3 | 36*10° | 14 | 112 | 630 | 56 | 170 | 320 | 10 | 6.2 |
| YRT180 | 7 | 11 | 6.2 | 46 | 7 | 45 | 2 | M8 | 3 | 48*7.5° | 14 | 118 | 710 | 69.5 | 200 | 280 | 12 | 7.7 |
| YRT200 | 7 | 11 | 6.2 | 46 | 7 | 45 | 2 | M8 | 3 | 48*7.5° | 14 | 120 | 765 | 81.5 | 220 | 260 | 14 | 9.7 |
| YRT260 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 160 | 1060 | 93 | 290 | 200 | 20 | 18.3 |
| YRT325 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 275 | 1930 | 120 | 345 | 170 | 40 | 25 |
| YRT395 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48*7.5° | 34 | 300 | 2280 | 186 | 655 | 140 | 55 | 33 |
| YRT460 | 10 | 15 | 8.2 | 46 | 10 | 45 | 2 | M12 | 3 | 48*7.5° | 34 | 355 | 2800 | 200 | 765 | 120 | 70 | 45 |
| YRT580 | 11.4 | 18 | 11 | 46 | 11.4 | 42 | 2 | M12 | 6 | 48*7.5° | 68 | 490 | 4250 | 228 | 965 | 80 | 140 | 89 |
| YRT650 | 14 | 20 | 13 | 45 | 14 | 42 | 2 | M12 | 6 | 48*7.5° | 116 | 1040 | 8000 | 490 | 1800 | 65 | 200 | 170 |
| YRT850 | 18.5 | 26 | 17 | 57 | 18.5 | 54 | 2 | الـ M16 | 6 | 60*6° | 284 | 1000 | 8650 | 455 | 1730 | 50 | 300 | 253 |
| YRT950 | 18.5 | 26 | 17 | 57 | 18.5 | 54 | 2 | M17 | 6 | 60*6° | 284 | 1290 | 11400 | 530 | 2040 | 40 | 600 | 312 |
| YRT1030 | 18.5 | 26 | 17 | 66 | 18.5 | 66 | 2 | M18 | 6 | 72*5° | 284 | 1380 | 12000 | 620 | 2650 | 35 | 800 | 375 |
| YRT1200 | 18.5 | 26 | 17 | 66 | 18.5 | 66 | 2 | M19 | 6 | 72*5° | 284 | 1435 | 12850 | 745 | 2800 | 25 | 1000 | 450 |
الـ (دروينج)
التطبيق
|
|
|
|
| الأتمتة الصناعية | المعدات الطبية | الفضاء الجوي | معدات الدقة |
