مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
سلسلة سي آر بي تي إف
 |

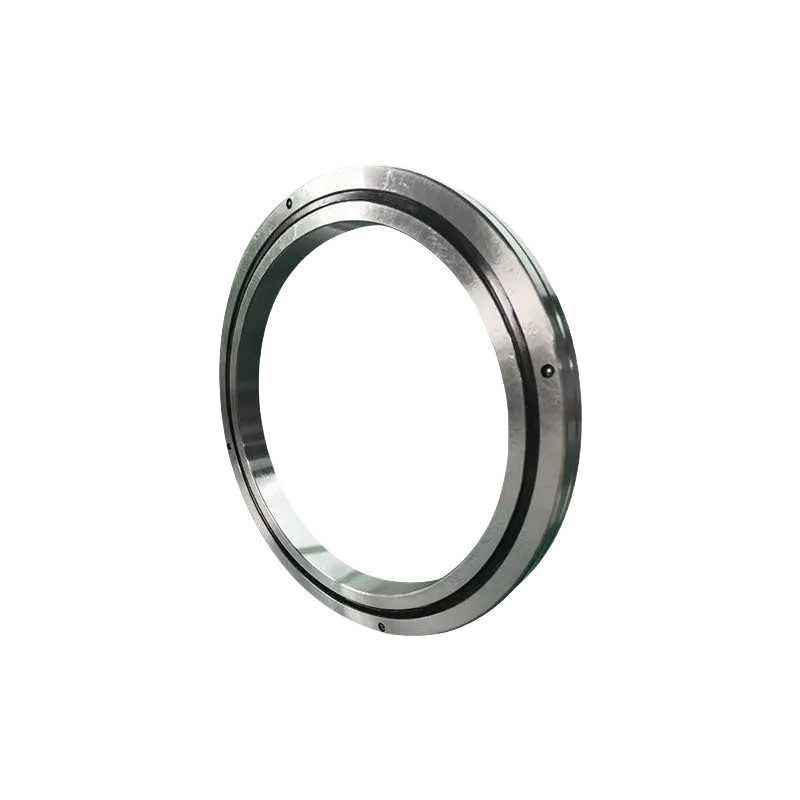

سلسلة CRBTF هي هيكل جدار رقيق للغاية مع ثقوب تركيب مناسبة لمواقف هيكلية محدودة للغاية ،الحلقات الداخلية والخارجية المتكاملة مع ثقوب التثبيت، ليس هناك حاجة إلى تثبيت اللحاء والدعم أثناء تركيب المقعد. بالإضافة إلى ذلك ، بسبب الهيكل العام للحلقات الخارجية والداخلية ،التثبيت لا يؤثر تقريبا على الأداء، وبالتالي تحقيق درجات دقة دوران مستقرة وعزم الدوران. مناسبة للمواقف التي تدور فيها الحلقات الخارجية والداخلية. |
الخصائص
1دقة عالية: دقة P4، دقة P2
2. صلابة عالية: هذا سلسلة تحمل لديهم تحميل مسبق
3حمولة عالية: يمكن لهذا السلسلة تحمل حمولة محورية في اتجاهين، حمولة شعاعية وحركة الانحناء
4الحجم الصغير: هذا سلسلة تحمل يمكن أن توفر المساحة للأدوات الآلية
المواصفات
| النموذج | الأبعاد (ملم) | ارتفاع الكتف ((ملم) | تصنيف الحمل الأساسي | الوزن | النموذج | الحلقة الداخلية | الحلقة الخارجية | ||||||||
| هوية | زائدة | قطر الدائرة | الطول | تشامفر | سي سي | كور | الشاشة المركزية للثقب | حجم فتحة التركيب | الشاشة المركزية للثقب | حجم فتحة التركيب | |||||
| د | د | dp | B B1 | rmin | ds (max.) | تقريبا (دقيقة) | KN | KN | كيلوغرام | ||||||
| CRBTF105 | 10 | 43 | 26.5 | 5 | 0.15 | 21.5 | 28 | 1.5 | 1.4 | 0.04 | CRBTF105 | 16 | خيط 6-M2.5 من خلال الثقب | 35 |
6-D 2.9 من خلال الثقب
|
|
D 5.5 المضاد، العمق 2.8
|
|||||||||||||||
| الـ CRBTF205 | 20 | 53 | 36.5 | 5 | 0.15 | 31.5 | 38 | 1.8 | 2.1 | 0.06 | الـ CRBTF205 | 26 | خيط 6-M2.5 من خلال الثقب | 45 |
6-D 2.9 من خلال الثقب
|
|
D 5.5 المضاد، العمق 2.8
|
|||||||||||||||
| CRBTF305 | 30 | 63 | 46.5 | 5 | 0.15 | 41.5 | 48 | 2.1 | 2.7 | 0.08 | CRBTF305 | 36 | خيط 8-M2.5 من خلال الثقب | 55 |
8-D 2.9 من خلال الثقب
|
|
D 5.5 المضاد، العمق 2.8
|
|||||||||||||||
| CRBTF405 | 40 | 73 | 56.5 | 5 | 0.15 | 51.5 | 58 | 2.4 | 3.4 | 0.1 | CRBTF405 | 46 | خيط 8-M2.5 من خلال الثقب | 65 |
8-D 2.9 من خلال الثقب
|
|
D 5.5 المضاد، العمق 2.8
|
|||||||||||||||
التطبيق
|
|
|
|
| الأتمتة الصناعية | المعدات الطبية | الفضاء الجوي | معدات الدقة |
