مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
سلسلة سي آر بي تي
 |

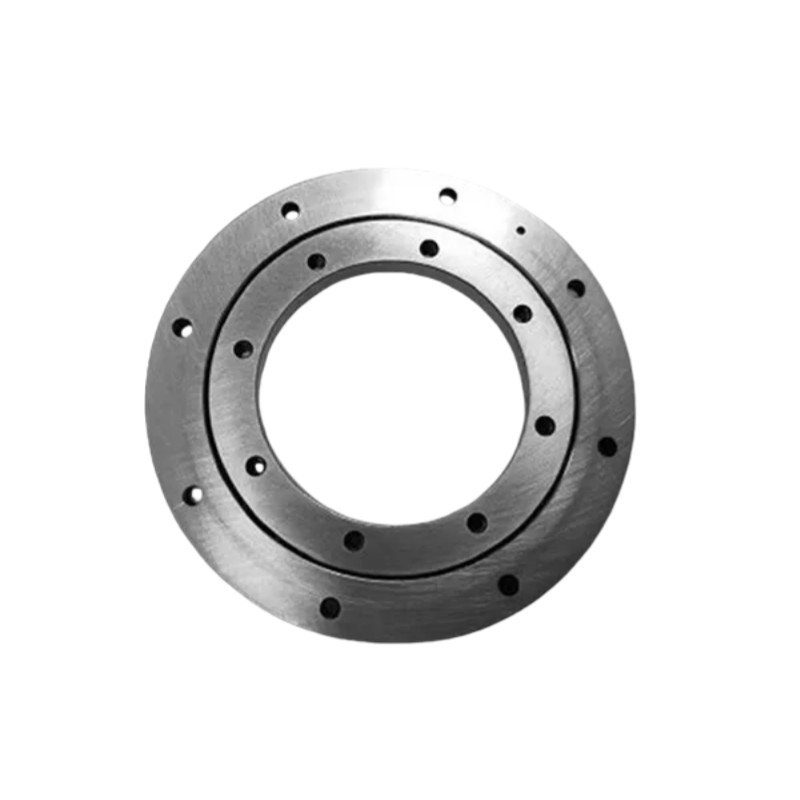

محامل الدوار المتقاطعة هي محامل للتدحرج عالية الدقة ، عالية الصلابة ، وتصميمها الهيكلي مناسب بشكل خاص لحمل الأحمال المعقدة ، بما في ذلك المحامل الشعاعية ،لحظات المحور والانقلابيتم استخدام محامل الدوار المتقاطعة على نطاق واسع في المجالات ذات الطلب الكبير مثل مفاصل الذراع الميكانيكية والروبوتات الصناعية والطاولات الدوارة للأدوات الآلية وأجهزة الدوران الدقيقة. سلسلة CRBT Cross Roller Bearing هي هيكل جدار رقيق للغاية مناسب لمواقف هيكلية محدودة للغاية. |
الخصائص
1دقة عالية: دقة P4، دقة P2
2. صلابة عالية: هذا سلسلة تحمل لديهم تحميل مسبق
3حمولة عالية: يمكن لهذا السلسلة تحمل حمولة محورية في اتجاهين، حمولة شعاعية وحركة الانحناء
4الحجم الصغير: هذا سلسلة تحمل يمكن أن توفر المساحة للأدوات الآلية
المواصفات
| الأبعاد (ملم) | ارتفاع الكتف ((ملم) | تصنيف الحمل الأساسي | الوزن | ||||||
| هوية | زائدة | قطر الدائرة | الطول | تشامفر | سي سي | كور | |||
| د | د | dp | B B1 | rmin | ds (max.) | تقريبا (دقيقة) | KN | KN | كيلوغرام |
| 10 | 21 | 14.7 | 5 | 0.15 | 12.5 | 17 | 1.12 | 0.8 | 0.009 |
| 15 | 26 | 19.7 | 5 | 0.15 | 17.5 | 22 | 1.32 | 1.1 | 0.012 |
| 20 | 31 | 24.7 | 5 | 0.15 | 22.5 | 27 | 1.49 | 1.4 | 0.015 |
| 30 | 41 | 34.7 | 5 | 0.15 | 32.5 | 37 | 1.89 | 2.4 | 0.021 |
| 40 | 51 | 44.7 | 5 | 0.15 | 42.5 | 47 | 2.14 | 2.74 | 0.027 |
| 50 | 61 | 54.7 | 5 | 0.15 | 52.5 | 57 | 2.43 | 3.49 | 0.032 |
| 60 | 71 | 64.7 | 5 | 0.15 | 62.5 | 67 | 2.63 | 4.09 | 0.038 |
| 70 | 81 | 74.7 | 5 | 0.15 | 72.5 | 77 | 2.81 | 4.68 | 0.044 |
| 80 | 91 | 84.7 | 5 | 0.15 | 82.5 | 87 | 3.05 | 5.43 | 0.050 |
| 90 | 101 | 94.7 | 5 | 0.15 | 92.5 | 97 | 3.19 | 6.03 | 0.056 |
| 100 | 111 | 104.7 | 5 | 0.15 | 102.5 | 107 | 3.37 | 6.63 | 0.061 |
التطبيق
|
|
|
|
| الأتمتة الصناعية | المعدات الطبية | الفضاء الجوي | معدات الدقة |
