مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
سلسلة را
 |

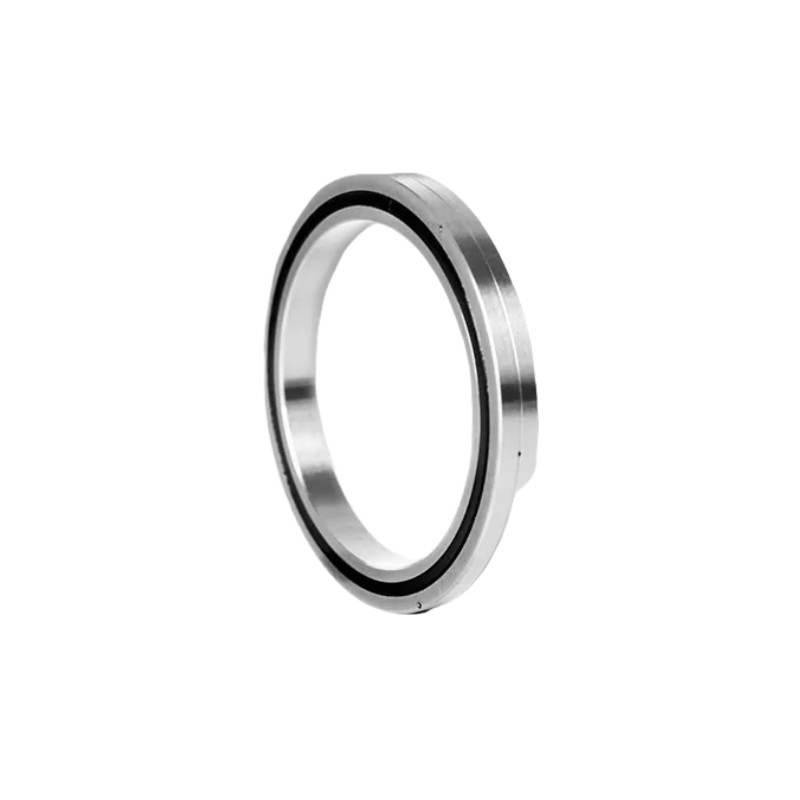

سلسلة RA (الحلقة الداخلية المتكاملة ، الحلقة الخارجية المنقسمة ، الحلقة الدقيقة للغاية) هي نموذج مضغوط يقلل من سمك الحلقات الداخلية والخارجية من نوع RB إلى الحد المماثل لسلسلة RB ،هيكل الحلقة الخارجية المنقسمة هو الأنسب للأجزاء التي تتطلب وزنًا خفيفًا وتصميمًا مدمجًا، مثل الروبوتات وأذرع الروبوتات الموقع الدوري. |
قواعد النموذج والاسم
| RA | 100 | 20 | UU | CC0 | P2 |
| النموذج الاسمي | القطر الداخلي الاسمي (ملم) | العرض الاسمي (ملم) |
وضع الختم
• غير مرموز: غير مغلق • UU: الختم على جانبي • U: سحب حزام أحادي الجانب |
الحد الأقصى للشعاع
• CC0: التخليص السلبي (التحميل المسبق) • C0: الإزالة الإيجابية • C1: مساحة خالية كبيرة |
مستوى الدقة
• غير مرموز: المستوى العادي (المستوى 0) • P6 • P5 • P4 • P2 ※ الرجاء استشارة لنا للحصول على دقة من نوع RA |
الخصائص
1دقة عالية: دقة P4، دقة P2
2. صلابة عالية: هذا سلسلة تحمل لديهم تحميل مسبق
3حمولة عالية: يمكن لهذا السلسلة تحمل حمولة محورية في اتجاهين، حمولة شعاعية وحركة الانحناء
4الحجم الصغير: هذا سلسلة تحمل يمكن أن توفر المساحة للأدوات الآلية
المواصفات
| رقم الطراز | الأبعاد ((ملم) | ارتفاعات الكتفين | معدل الحمل الأساسي ((شعاعي)) | الوزن | ||||||
| هوية | زائدة | قطر الدرج | الطول | تشامفر | سي سي | كور | ||||
| د | د | Dpw | B B1 | rmin | ds | إيه | KN | KN | كيلوغرام | |
| RA5008 | 50 | 66 | 57 | 8 | 0.5 | 53.5 | 60.5 | 5.1 | 7.19 | 0.08 |
| RA6008 | 60 | 76 | 67 | 8 | 0.5 | 63.5 | 70.5 | 5.68 | 8.68 | 0.09 |
| RA7008 | 70 | 86 | 77 | 8 | 0.5 | 73.5 | 80.5 | 5.98 | 9.8 | 0.1 |
| RA8008 | 80 | 96 | 87 | 8 | 0.5 | 83.5 | 90.5 | 6.37 | 11.3 | 0.11 |
| RA9008 | 90 | 106 | 97 | 8 | 0.5 | 93.5 | 100.5 | 6.76 | 12.4 | 0.12 |
| RA10008 | 100 | 116 | 107 | 8 | 0.5 | 103.5 | 110.5 | 7.15 | 13.9 | 0.14 |
| RA11008 | 110 | 126 | 117 | 8 | 0.5 | 113.5 | 120.5 | 7.45 | 15 | 0.15 |
| RA12008 | 120 | 136 | 127 | 8 | 0.5 | 123.5 | 130.5 | 7.84 | 16.5 | 0.17 |
| RA13008 | 130 | 146 | 137 | 8 | 0.5 | 133.5 | 140.5 | 7.94 | 17.6 | 0.18 |
| RA14008 | 140 | 156 | 147 | 8 | 0.5 | 143.5 | 150.5 | 8.33 | 19.1 | 0.19 |
| RA15008 | 150 | 166 | 157 | 8 | 0.5 | 153.5 | 160.5 | 8.82 | 20.6 | 0.2 |
| RA16013 | 160 | 186 | 172 | 13 | 0.8 | 165 | 179 | 23.3 | 44.9 | 0.59 |
| RA17013 | 170 | 196 | 182 | 13 | 0.8 | 175 | 189 | 23.5 | 46.5 | 0.64 |
| RA18013 | 180 | 206 | 192 | 13 | 0.8 | 185 | 199 | 24.5 | 49.8 | 0.68 |
| RA19013 | 190 | 216 | 202 | 13 | 0.8 | 195 | 209 | 24.9 | 51.5 | 0.69 |
| RA20013 | 200 | 226 | 212 | 13 | 0.8 | 205 | 219 | 25.8 | 54.7 | 0.71 |
التطبيق
|
|
|
|
| الأتمتة الصناعية | المعدات الطبية | الفضاء الجوي | معدات الدقة |
