مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
سلسلة رو
 |

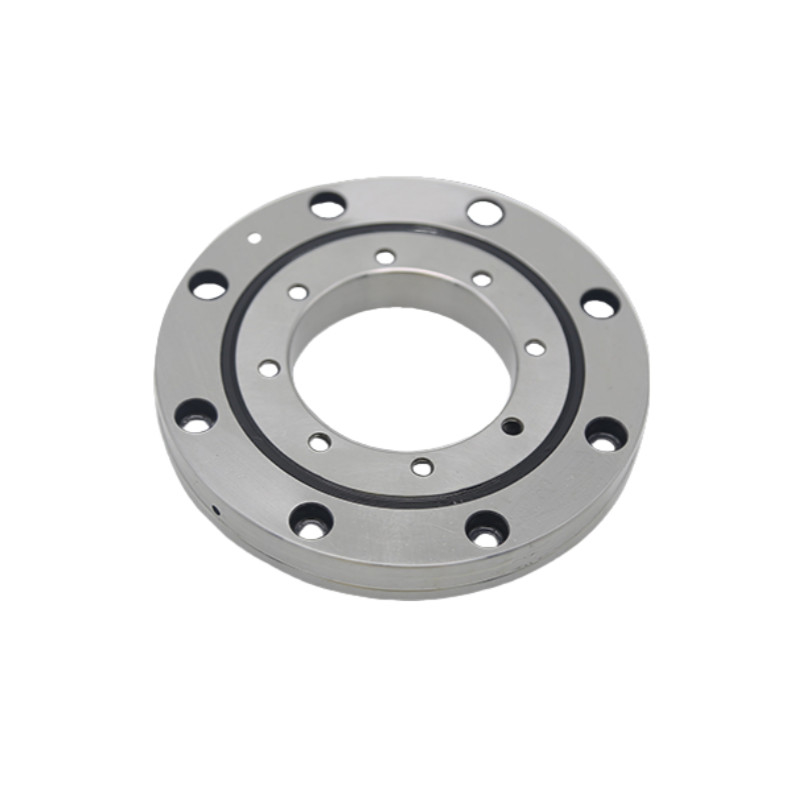

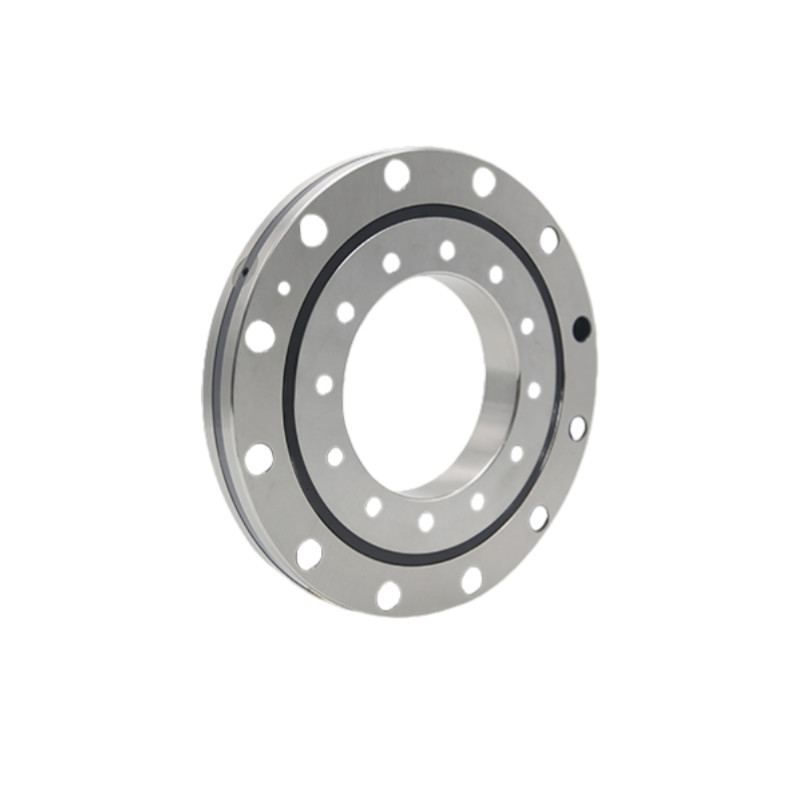

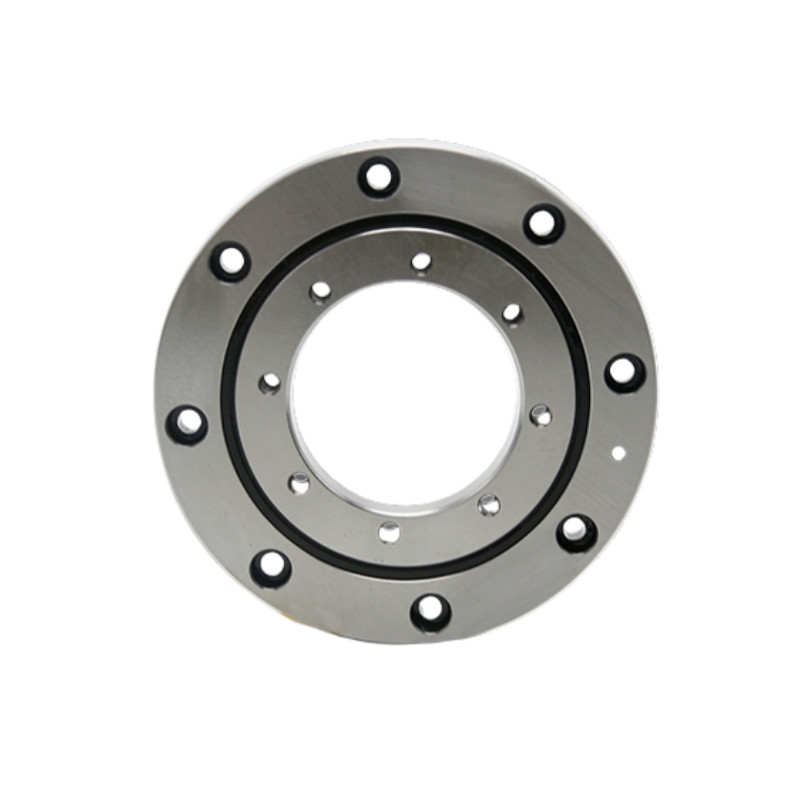

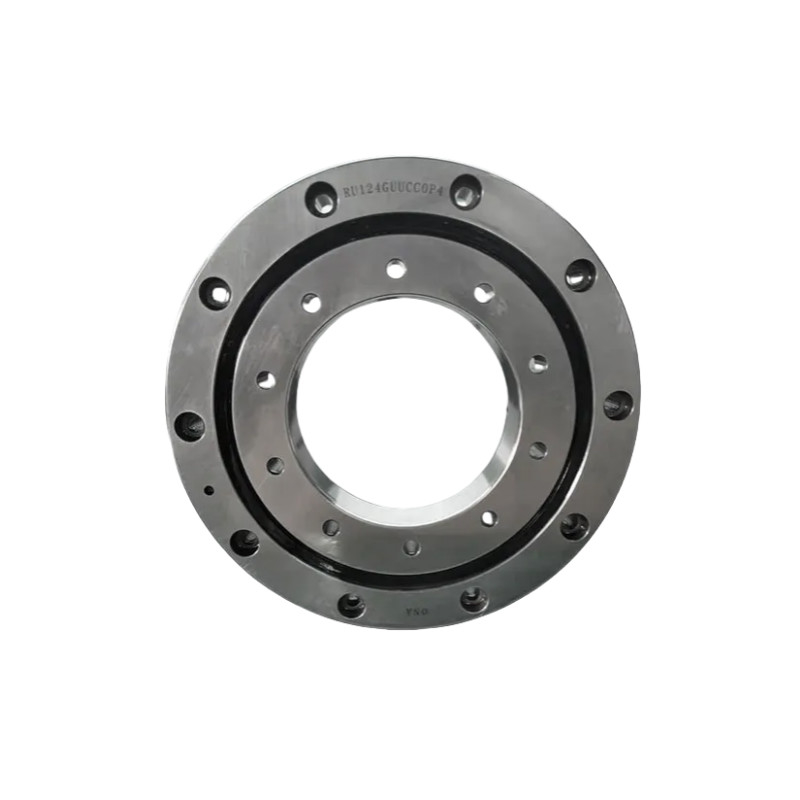

سلسلة RU (الحلقة الداخلية والخارجية المتكاملة مع ثقوب التثبيت) ، نظرًا لأن الحلقات الخارجية والداخلية لديها ثقوب التثبيت ، فلا حاجة إلى تثبيت اللفافة والدعم أثناء تركيب المقعد.بالإضافة إلى، بسبب الهيكل الكلي لكل من الحلقات الخارجية والداخلية ، فإن التثبيت لا يؤثر تقريبا على الأداء ، وبالتالي تحقيق دقة دوران ثابتة وقومة الدوران.مناسبة لمواقف تدور فيها الحلقات الخارجية والداخلية. |
قواعد النموذج والاسم
| الهيئة | 124 | UU | CC0 | P2 | G أو X | G أو X |
| النموذج الاسمي | قطر الطوق ((ملم) |
وضع الختم
• غير مرموز: غير مغلق • UU: الختم على الجانبين (الحلقة الخارجية فتحة الغرق) • U: ختم حزام أحادي الجانب (الجانب غير المضاد للخاتم الخارجي) |
الحد الأقصى للشعاع
• CC0: التخليص السلبي (التحميل المسبق) • C0: الإزالة الإيجابية |
مستوى الدقة
• P5 • P4 • P2 |
اتجاه فتحة التثبيت
• لا يوجد: الحلقات الداخلية والخارجية هي حفر ضد الغرق وفي نفس الاتجاه • G: الحلقات الداخلية والخارجية هي كل من الثقوب الغارقة وفي الاتجاه المعاكس • X: حفرة حلقة ضد الغرق ولكن حفرة حلقة سلك الداخلية (من خلال الثقب) |
الرمز المناسب
• لا يوجد: لا يوجد مرفق • -N: مع فوهة زيت |
الخصائص
1دقة عالية: دقة P4، دقة P2
2. صلابة عالية: هذا سلسلة تحمل لديهم تحميل مسبق
3حمولة عالية: يمكن لهذا السلسلة تحمل حمولة محورية في اتجاهين، حمولة شعاعية وحركة الانحناء
4الحجم الصغير: هذا سلسلة تحمل يمكن أن توفر المساحة للأدوات الآلية
المواصفات
| النموذج | الأبعاد | أبعاد الكتف | معدل الحمل الأساسي ((شعاعي)) | الوزن | الحلقة الداخلية | الحلقة الخارجية | ||||||||
| الحلقة الداخلية | الحلقة الخارجية | "رولر بيتش دي". | الطول | تشامفر | سي سي | كور | الشاشة المركزية للثقب | حجم فتحة التركيب | تركيب هول الوسطى. PCD2 | حجم فتحة التركيب | ||||
| د | د | Dpw | ب | rmin | د | إيه | KN | KN | كيلوغرام | |||||
| RU28 | 10 | 52 | 28 | 8 | 0.3 | 24 | 29.5 | 2.9 | 2.4 | 0.12 | 16 | خيط 4-M3 من خلال الثقب | 42 | 6-Dia3.4 من خلال الثقب |
| ديا 6.5 مكافحة الحفرة، العمق 3.3 | ||||||||||||||
| RU42 | 20 | 70 | 41.5 | 12 | 0.6 | 37 | 47 | 7.35 | 8.35 | 0.29 | 28 | خيط 6-M3 من خلال الثقب | 57 | 6-Dia3.4 من خلال الثقب |
| ديا 6.5 مكافحة الحفرة، العمق 3.3 | ||||||||||||||
| RU52 | 25 | 80 | 52.5 | 12 | 0.6 | 46.5 | 58.5 | 8.61 | 10.6 | 0.4 | 35 | خيط 6-M3 من خلال الثقب | 67 | 6-Dia3.4 من خلال الثقب |
| ديا 6.5 مكافحة الحفرة، العمق 3.3 | ||||||||||||||
| RU66 | 35 | 95 | 66 | 15 | 0.6 | 59 | 74 | 17.5 | 22.3 | 0.62 | 45 | خيط 8-M4 من خلال الثقب | 83 | 6-Dia4.5 من خلال الثقب |
| -الدرجة الثامنة، العمق الرابع4 | ||||||||||||||
| RU85 | 55 | 120 | 85 | 15 | 0.6 | 79 | 93 | 20.3 | 29.5 | 1 | 65 | خيط 8-M5 من خلال الثقب | 105 | 8-Dia5.5 من خلال الثقب |
| ديا 9.5 مكافحة الحفرة، العمق 5.4 | ||||||||||||||
| RU124G | 80 | 165 | 124 | 22 | 1 | 114 | 134 | 33.1 | 50.9 | 2.6 | 97 | 10-Dia5.5 من خلال الثقب | 148 | 10-Dia5.5 من خلال الثقب |
| ديا 9.5 مكافحة الحفرة، العمق 5.4 | ديا 9.5 مكافحة الحفرة، العمق 5.4 | |||||||||||||
| RU124X | 80 | 165 | 124 | 22 | 1 | 114 | 134 | 33.1 | 50.9 | 2.6 | 97 | خيط 10-M5 من خلال الثقب | 148 | 10-Dia5.5 من خلال الثقب |
| ديا 9.5 مكافحة الحفرة، العمق 5.4 | ||||||||||||||
| RU148G | 90 | 210 | 147.5 | 25 | 1.5 | 133 | 162 | 49.1 | 76.8 | 4.9 | 112 | 12-Dia9 من خلال الثقب | 187 | 12-Dia9 من خلال الثقب |
| دايو 14، عمق 8.6 | دايو 14، عمق 8.6 | |||||||||||||
| RU148X | 90 | 210 | 147.5 | 25 | 1.5 | 133 | 162 | 49.1 | 76.8 | 4.9 | 112 | 12-M8 خيط من خلال الثقب | 187 | 12-Dia9 من خلال الثقب |
| دايو 14، عمق 8.6 | ||||||||||||||
| RU178G | 115 | 240 | 178 | 28 | 1.5 | 161 | 195 | 80.3 | 135 | 6.8 | 139 | 12-Dia9 من خلال الثقب | 217 | 12-Dia9 من خلال الثقب |
| دايو 14، عمق 8.6 | دايو 14، عمق 8.6 | |||||||||||||
| RU178X | 115 | 240 | 178 | 28 | 1.5 | 161 | 195 | 80.3 | 135 | 6.8 | 139 | 12-M8 خيط من خلال الثقب | 217 | 12-Dia9 من خلال الثقب |
| دايو 14، عمق 8.6 | ||||||||||||||
| RU228G | 160 | 295 | 227.5 | 35 | 2 | 208 | 246 | 104 | 173 | 11.4 | 184 | 12-Dia11 من خلال الثقب | 270 | 12-Dia11 من خلال الثقب |
| ديا 17.5 مكافحة الحفرة، العمق 10.8 | ديا 17.5 مكافحة الحفرة، العمق 10.8 | |||||||||||||
| RU228X | 160 | 295 | 227.5 | 35 | 2 | 208 | 246 | 104 | 173 | 11.4 | 184 | 12-M10 خيط من خلال الثقب | 270 | 12-Dia11 من خلال الثقب |
| ديا 17.5 مكافحة الحفرة، العمق 10.8 | ||||||||||||||
| RU297G | 210 | 380 | 297.3 | 40 | 2.5 | 272 | 320 | 156 | 281 | 21.3 | 240 | 16-Dia14 من خلال الثقب | 350 | 16-Dia14 من خلال الثقب |
| ضوء 20، عمق 13 | ضوء 20، عمق 13 | |||||||||||||
| RU297X | 210 | 380 | 297.3 | 40 | 2.5 | 272 | 320 | 156 | 281 | 21.3 | 240 | خيط 16-M12 من خلال الثقب | 350 | 16-Dia14 من خلال الثقب |
| ضوء 20، عمق 13 | ||||||||||||||
| RU445G | 350 | 540 | 445.4 | 45 | 2.5 | 417 | 473 | 222 | 473 | 35.4 | 385 | 24-Dia14 من خلال الثقب | 505 | 24-Dia14 من خلال الثقب |
| ضوء 20، عمق 13 | ضوء 20، عمق 13 | |||||||||||||
| RU445X | 350 | 540 | 445.4 | 45 | 2.5 | 417 | 473 | 222 | 473 | 35.4 | 385 | 24-M12 خيط من خلال الثقب | 505 | 24-Dia14 من خلال الثقب |
| ضوء 20، عمق 13 | ||||||||||||||
التطبيق
|
|
|
|
| الأتمتة الصناعية | المعدات الطبية | الفضاء الجوي | معدات الدقة |
