مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
سلسلة سي آر بي إتش
 |

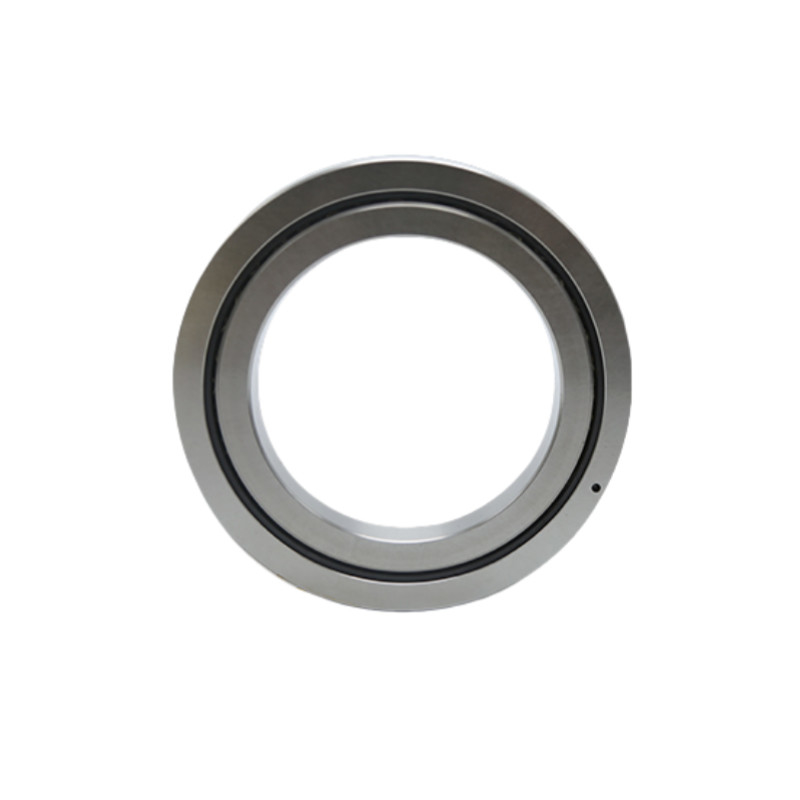

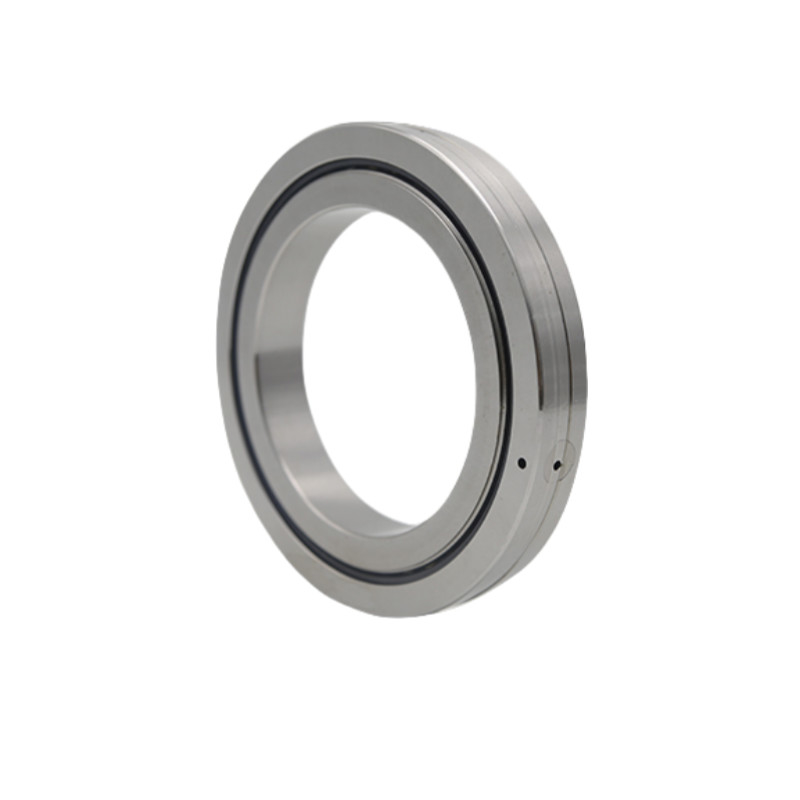

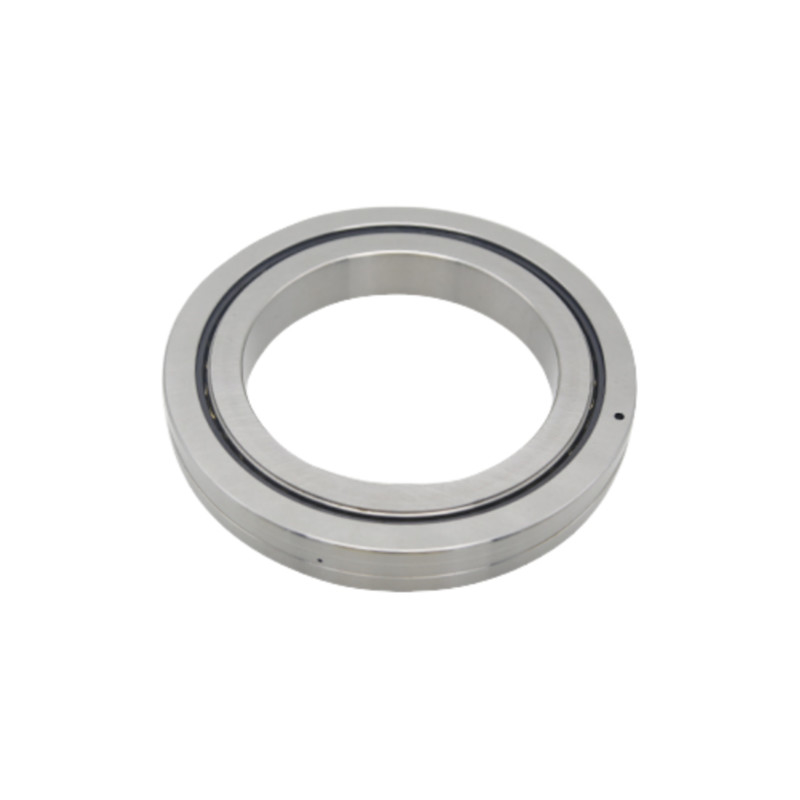

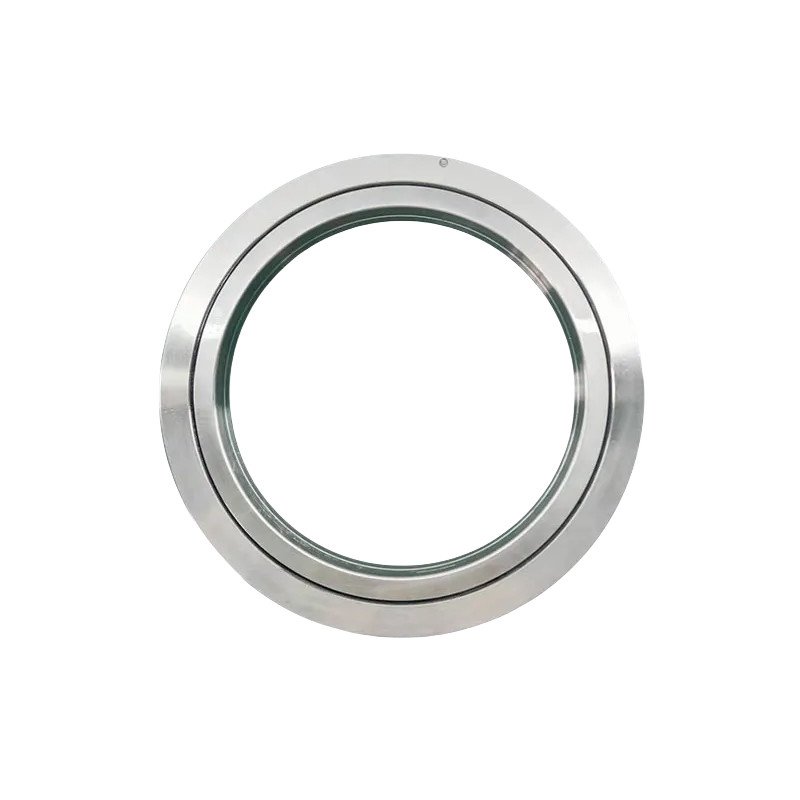

سلسلة CRBH (الحلقات الداخلية والخارجية ككل،رقيقة للغاية) تتطلب تركيبًا بسبب تصميمها الرقيق للغاية وعدم وجود ثقوب تركيب على الحلقات الخارجية والداخلية لتثبيت الجهاز والمقعد الداعموبالإضافة إلى ذلك، وبما أن الحلقات الخارجية والداخلية هي كل من الهياكل المتكاملة، فإن التثبيت لا يؤثر على الأداء، لذلك من الممكن تحقيق دقة دوران مستقرة وقومة الدوران،مناسبة لمواقف تدور فيها الحلقات الخارجية والداخلية ولكنها تتطلب تصغير الحجم. محامل الدوار المتقاطعة هي محامل للتدحرج عالية الدقة ، عالية الصلابة ، وتصميمها الهيكلي مناسب بشكل خاص لحمل الأحمال المعقدة ، بما في ذلك المحامل الشعاعية ،لحظات المحور والانقلابيتم استخدام محامل الدوار المتقاطعة على نطاق واسع في المجالات ذات الطلب الكبير مثل مفاصل الذراع الميكانيكية والروبوتات الصناعية والطاولات الدوارة للأدوات الآلية وأجهزة الدوران الدقيقة. |
قواعد النموذج والاسم
| CRBH | 70 | 13 | UU | C1 | P5 |
| النموذج الاسمي | القطر الداخلي الاسمي (ملم) | العرض الاسمي (ملم) |
وضع الختم
• غير مرموز: غير مغلق • UU: الختم على جانبي • U: سحب حزام أحادي الجانب |
الحد الأقصى للشعاع
• T1: التخليص السلبي (التحميل المسبق) • C1: الإزالة الإيجابية • C2: مساحة خالية كبيرة |
مستوى الدقة
• P6 • P5 • P4 • P2 |
الخصائص
1دقة عالية: دقة P4، دقة P2
2. صلابة عالية: هذا سلسلة تحمل لديهم تحميل مسبق
3حمولة عالية: يمكن لهذا السلسلة تحمل حمولة محورية في اتجاهين، حمولة شعاعية وحركة الانحناء
4الحجم الصغير: هذا سلسلة تحمل يمكن أن توفر المساحة للأدوات الآلية
المواصفات
| رقم الطراز | البعد | الكتف |
الحمل الاساسي
|
الوزن | ||||||
|
(شعاعي)
|
||||||||||
|
هوية
|
زائدة
|
دائرة الدوار قطرها Dpw |
الطول
|
تشامفير رمين | ds (max.) | تقريبا (دقيقة) | CN | كور KN | كيلوغرام | |
|
(ملم)
|
(ملم)
|
B B1
|
||||||||
| CRBH2008 | 20 | 36 | 27 | 8 | 0.5 | 23.5 | 30.5 | 3.23 | 3.1 | 0.04 |
| CRBH2508 | 25 | 41 | 32 | 8 | 0.5 | 28.5 | 35.5 | 3.63 | 3.83 | 0.05 |
| CRBH3010 | 30 | 55 | 41.5 | 10 | 0.6 | 37 | 47 | 7.35 | 8.36 | 0.12 |
| CRBH3510 | 35 | 60 | 46.5 | 10 | 0.6 | 41 | 51.5 | 7.64 | 9.12 | 0.13 |
| CRBH4010 | 40 | 65 | 51.5 | 10 | 0.6 | 47.5 | 57.5 | 8.33 | 10.6 | 0.16 |
| CRBH4510 | 45 | 70 | 56.5 | 10 | 0.6 | 51 | 61.5 | 8.62 | 11.3 | 0.17 |
| CRBH5013 | 50 | 80 | 64 | 13 | 0.6 | 57.4 | 72 | 16.7 | 20.9 | 0.27 |
| CRBH6013 | 60 | 90 | 74 | 13 | 0.6 | 68 | 82 | 18 | 24.3 | 0.3 |
| CRBH7013 | 70 | 100 | 84 | 13 | 0.6 | 78 | 92 | 19.4 | 27.7 | 0.35 |
| CRBH8016 | 80 | 120 | 98 | 16 | 0.6 | 91 | 111 | 30.1 | 42.1 | 0.7 |
| CRBH9016 | 90 | 130 | 108 | 16 | 1 | 98 | 118 | 31.4 | 45.3 | 0.75 |
| CRBH10016 | 100 | 140 | 119.3 | 16 | 1 | 109 | 129 | 31.7 | 48.6 | 0.83 |
| CRBH10020 | 100 | 150 | 123 | 20 | 1 | 113 | 133 | 33.1 | 50.9 | 1.45 |
| CRBH11012 | 110 | 135 | 121.8 | 12 | 0.6 | 117 | 127 | 12.5 | 24.1 | 0.4 |
| CRBH11015 | 110 | 145 | 126.5 | 15 | 0.6 | 122 | 136 | 23.7 | 41.5 | 0.75 |
| CRBH11020 | 110 | 160 | 133 | 20 | 1 | 120 | 143 | 34 | 54 | 1.56 |
| CRBH12016 | 120 | 150 | 134.2 | 16 | 0.6 | 127 | 141 | 24.2 | 43.2 | 0.72 |
| CRBH12025 | 120 | 180 | 148.7 | 25 | 1.5 | 133 | 164 | 66.9 | 100 | 2.62 |
| CRBH13015 | 130 | 160 | 144.5 | 15 | 0.6 | 137 | 152 | 25 | 46.7 | 0.72 |
| CRBH13025 | 130 | 190 | 158 | 25 | 1.5 | 143 | 174 | 69.5 | 107 | 2.82 |
| CRBH14016 | 140 | 175 | 154.8 | 16 | 1 | 147 | 162 | 25.9 | 50.1 | 1 |
| CRBH14025 | 140 | 200 | 168 | 25 | 1.5 | 154 | 185 | 74.8 | 121 | 2.96 |
| CRBH15013 | 150 | 180 | 164 | 13 | 0.6 | 157 | 172 | 27 | 53.6 | 0.68 |
| CRBH15025 | 150 | 210 | 178 | 25 | 1.5 | 164 | 194 | 76.8 | 128 | 3.16 |
| CRBH15030 | 150 | 230 | 188 | 30 | 1.5 | 173 | 211 | 100 | 156 | 5.3 |
| CRBH16025 | 160 | 220 | 188.6 | 25 | 1.5 | 173 | 204 | 81.7 | 135 | 3.14 |
| CRBH17020 | 170 | 220 | 191 | 20 | 1.5 | 184 | 198 | 29 | 62.1 | 2.21 |
| CRBH18025 | 180 | 240 | 210 | 25 | 1.5 | 195 | 225 | 84 | 143 | 3.44 |
| CRBH19025 | 190 | 240 | 211.9 | 25 | 1 | 202 | 222 | 41.7 | 82.9 | 2.99 |
| CRBH20025 | 200 | 260 | 230 | 25 | 2 | 215 | 245 | 84.2 | 157 | 4 |
| CRBH20030 | 200 | 280 | 240 | 30 | 2 | 221 | 258 | 114 | 200 | 6.7 |
| CRBH20035 | 200 | 295 | 247.7 | 35 | 2 | 225 | 270 | 151 | 252 | 9.6 |
| CRBH22025 | 220 | 280 | 250.1 | 25 | 2 | 235 | 265 | 92.3 | 171 | 4.1 |
| CRBH24025 | 240 | 300 | 269 | 25 | 2.5 | 256 | 281 | 68.3 | 145 | 4.5 |
| CRBH25025 | 250 | 310 | 277.5 | 25 | 2.5 | 265 | 290 | 69.3 | 150 | 5 |
| CRBH25030 | 250 | 330 | 287.5 | 30 | 2.5 | 269 | 306 | 126 | 244 | 8.1 |
| CRBH25040 | 250 | 355 | 300.7 | 40 | 2.5 | 275 | 326 | 195 | 348 | 14.8 |
| CRBH30025 | 300 | 360 | 328 | 25 | 2.5 | 315 | 340 | 76.3 | 178 | 5.9 |
| CRBH30035 | 300 | 395 | 345 | 35 | 2.5 | 322 | 368 | 183 | 367 | 13.4 |
| CRBH30040 | 300 | 405 | 351.6 | 40 | 2.5 | 326 | 377 | 212 | 409 | 17.2 |
| CRBH35020 | 350 | 400 | 373.4 | 20 | 2.5 | 363 | 383 | 54.1 | 143 | 3.9 |
| CRBH40035 | 400 | 480 | 440.3 | 35 | 2.5 | 422 | 459 | 156 | 370 | 14.5 |
| CRBH40040 | 400 | 510 | 453.4 | 40 | 2.5 | 428 | 479 | 241 | 531 | 23.5 |
| CRBH45025 | 450 | 500 | 474 | 25 | 1 | 464 | 484 | 61.7 | 182 | 6.6 |
| CRBH50025 | 500 | 550 | 524.2 | 25 | 1 | 514 | 534 | 65.5 | 201 | 7.3 |
| CRBH50040 | 500 | 600 | 548.8 | 40 | 2.5 | 526 | 572 | 239 | 607 | 26 |
التطبيق
|
|
|
|
| الأتمتة الصناعية | المعدات الطبية | الفضاء الجوي | معدات الدقة |
