مكان المنشأ:
الصين
اسم العلامة التجارية:
HONPINE
إصدار الشهادات:
ce
رقم الموديل:
HPJM-RE30-40-PRO-XX
فيديو
فيديو

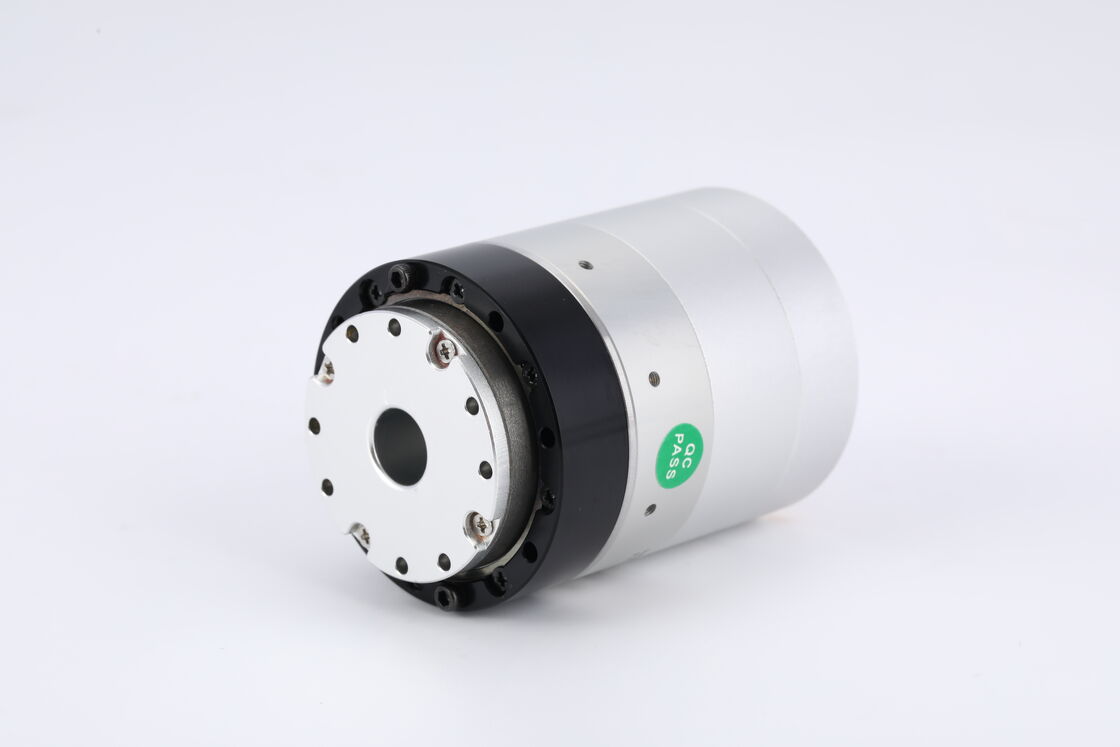

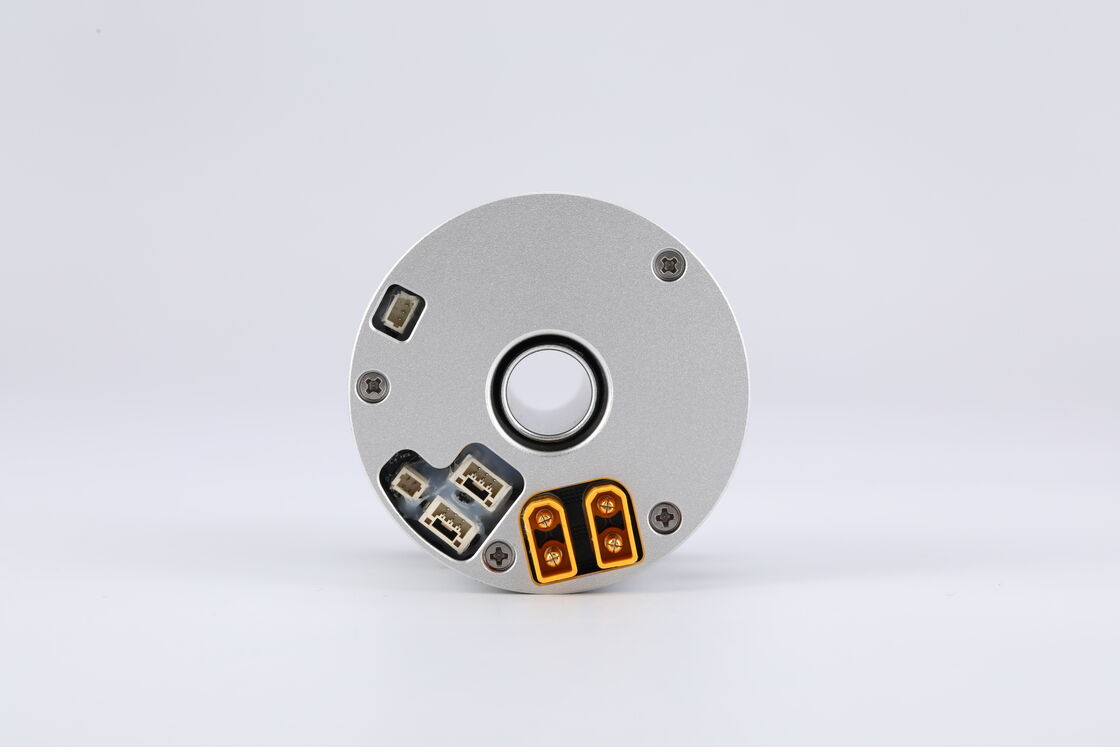

يتكون المحرك المشترك للروبوتات الصغيرة المدمجة من عدة أجزاء: محرك عزم الدوران بدون إطار ، محرك هارموني ، مكشفين مزدوجين ، مستشعر درجة الحرارة ، ووحدة محرك مضمنة.
| رقم النموذج المشترك (المركز الأحمر يشير إلى القطر الخارجي للوحدة) |
نسبة العجلات | عزم الدوران المسمى @2000RPM (N.m) |
أقصى عزم الدوران المسموح به عند متوسط الحمل (N.m) |
عزم الدوران (N.m) |
السرعة المسجلة (مع 1/2 عزم تشخيصي) (RPM) |
السرعة القصوى (RPM) |
الطاقة المسجلة (و) |
فولتاج التغذية (V) |
التيار المسموح به (أ) |
الحد الأقصى المستمر التيار الحالي (أ) |
إعادة تشفير (بيت) |
ثابت العزم (ن.م/أ) |
ردود الفعل العكسية (arcsec) |
حافلة الاتصال | عمود مجوف (ملم) |
|
| سلسلة PRO | HPJM-RE30-40-PRO-XX | 51/101 | 1.8/2.8 | 2.3/3.3 | 3.3/4.8 | 90/45 | 118/59 | 36 | 24-48 | 1 | 2 | 216 (65536) | 0.024 | 40/40 | CAN/EtherCAT | 6 |
| HPJM-RE40-52-PRO-XX | 51/101 | 4/65 | 5.5/89 | 8.3/11 | 80/40 | 118/59 | 90 | 24-48 | 2 | 3 | 216 (65536) | 0.05 | 40/30 | CAN/EtherCAT | 12 | |
| إصدار إصدارات من طراز HPJM-RE50-60-PRO-XX | 51/81/101 | 6.6/9.6/9.6 | 8.6/13.5/13.5 | 23/29/34 | 75/46/37 | 97/61/49 | 150 | 24-48 | 3.6 | 5 | 216 (65536) | 0.089 | 20/20/10 | CAN/EtherCAT | 12 | |
| HPJM-RE50-70-PRO-XX | 51/81/101 | 6.6/9.6/9.6 | 8.6/13.5/13.5 | 23/29/34 | 75/46/37 | 97/61/49 | 150 | 24-48 | 3.6 | 5 | 216 (65536) | 0.089 | 20/20/10 | CAN/EtherCAT | 12 | |
| HPJM-RE60-70-PRO-XX | 51/81/101/121 | 19.8/27.5/30/30 | 32/33/49/49 | 42/53/66/66 | 68/43/34/24 | 82/51/41/32 | 300 | 24-48 | 5 | 6.7 | 216 (65536) | 0.096 | 20/20/10/10 | CAN/EtherCAT | 18 | |
| HPJM-RE60-80-PRO-XX | 51/81/101/121 | 19.8/27.8/30/30 | 32/33/49/49 | 42/53/66/66 | 68/43/34/24 | 82/51/41/32 | 300 | 24-48 | 5 | 6.7 | 216 (65536) | 0.096 | 20/20/10/10 | CAN/EtherCAT | 18 | |
| HPJM-RE70-80-PRO-XX | 51/81/101/121 | 32/42/50/50 | 42/58/61/61 | 63/91/102/108 | 61/38/30/25 | 77/48/40/30 | 500 | 24-48 | 6.1 | 8.4 | 216 (65536) | 0.118 | 20/20/10/10 | CAN/EtherCAT | 18 | |
| HPJM-RE70-90-PRO-XX | 51/81/101/121 | 32/42/50/50 | 42/58/61/61 | 63/91/102/108 | 61/38/30/25 | 77/48/40/30 | 500 | 24-48 | 6.1 | 8.4 | 216 (65536) | 0.118 | 20/20/10/10 | CAN/EtherCAT | 18 | |
| HPJM-RE80-97-PRO-XX | 51/81/101/121/161 | 48/78/84/84/84 | 68.8/107/133/133/133 | 121/169/194/207/217 | 54/35/27/23/17 | 65/43/36/30/22 | 750 | 24-48 | 9 | 10.4 | 216 (65536) | 0.143 | 20/20/10/10/10 | CAN/EtherCAT | 27 | |
| HPJM-RE80-110-PRO-XX | 51/81/101/121/161 | 48/78/84/84/84 | 68.8/107/133/133/133 | 121/169/194/207/217 | 54/35/27/23/17 | 65/43/36/30/22 | 750 | 24-48 | 9 | 10.4 | 216 (65536) | 0.143 | 20/20/10/10/10 | CAN/EtherCAT | 27 | |
| HPJM-RE100-120-PRO-XX | 51/81/101/121/161 | 94/146/169/169/168 | 120/185/267/267/267 | 267/376/411/436/459 | 44/29/22/18/12 | 55/37/29/24/18 | 1000 | 24-48 | 15.8 | 16.9 | 216 (65536) | 0.175 | 20/20/10/10/10 | CAN/EtherCAT | 32 | |
| HPJM-RE100-142-PRO-XX | 51/81/101/121/161 | 94/146/169/169/168 | 120/185/267/267/267 | 267/376/411/436/459 | 44/29/22/18/12 | 55/37/29/24/18 | 1000 | 24-48 | 15.8 | 16.9 | 216 (65536) | 0.175 | 20/20/10/10/10 | CAN/EtherCAT | 32 | |
| HPJM-RE110-145-PRO-XX | 51/121/161 | 169/363/363 | 255/586/586 | 532/802/841 | 22/12/7 | 34/14/10 | 1500 | 24-48 | 14.1 | 30.2 | 216 (65536) | 0.293 | 20/20/10 | CAN/EtherCAT | 40 | |
| HPJM-RE110-170-PRO-XX | 51/121/161 | 169/363/363 | 255/586/586 | 532/802/841 | 22/12/7 | 34/14/10 | 1500 | 24-48 | 14.1 | 30.2 | 216 (65536) | 0.293 | 20/20/10 | CAN/EtherCAT | 40 | |
| المواصفات هي للإشارة فقط الأبعاد الفعلية تخضع للرسومات الهندسية أنماط العمود المجوف من سلسلة PRO تدعم التخصيص: الفرامل (اختياري) بروتوكولات EtherCAT/CanOPEN تشغيل درجة حرارة منخفضة (-40 درجة مئوية) |
||||||||||||||||
