مكان المنشأ:
جيانغسو، الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
HPJM-RE40-52-PRO-XX
فيديو
تفسير P/N
وصف المنتج
محرك مفاصل الروبوت هو مكون حاسم يدفع حركة الذراع الروبوتية أو أنظمة مماثلة. عادة ما يكون محركًا دواريًا ، وتعتمد متطلباته الرئيسية على التطبيق ،مثل الدقة، عزم الدوران، السرعة، والموثوقية.
وبما أن جهاز التشغيل الدواري الخاص بك يدمج بالفعل محرك وصندوق التروس ومدمج للدقة العالية، فإنه مناسب بشكل جيد لتطبيقات المفاصل الروبوتية.
تطبيقات الروبوتات التي تنطوي على العديد من المحاور تتطلب دقة التكرار المطلقة، وكفاءة متميزة مع أقصى استجابة ديناميكية وطول العمر.لدينا مجموعة متنوعة من حلول القيادة التي تلبي هذه المتطلباتيمكننا أيضاً تقديم دعم التصميم والمحاكاة، بما في ذلك لأنظمة الروبوتات المعقدة للغاية.
الخصائص
√ مجموعة واسعة من الأحجام والميزات
√ الميزات مثل الفرامل، أجهزة استشعار عزم الدوران، الإلكترونيات المتكاملة المتاحة
√قابلة للتخصيص لدمج مرن
√كثافة عزم دوران عالية
√ملفات تشفير المفاصل الدقيقة ، لا رد فعل ضار
√الأتمتة الصناعية، الروبوتات الطبية (التقاط والمكان، التلاعب، الذراعين الروبوتية)

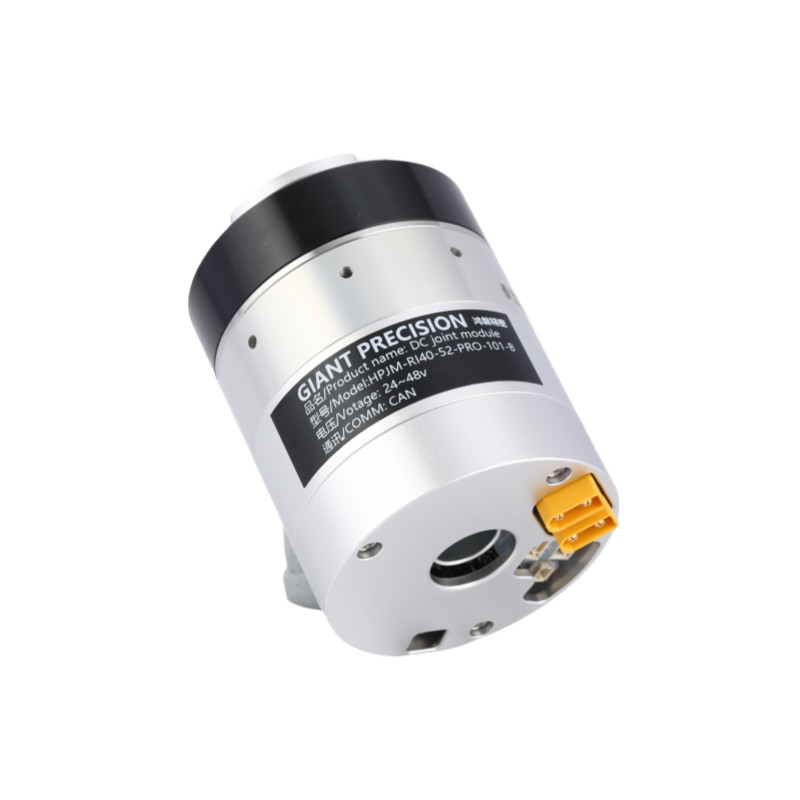

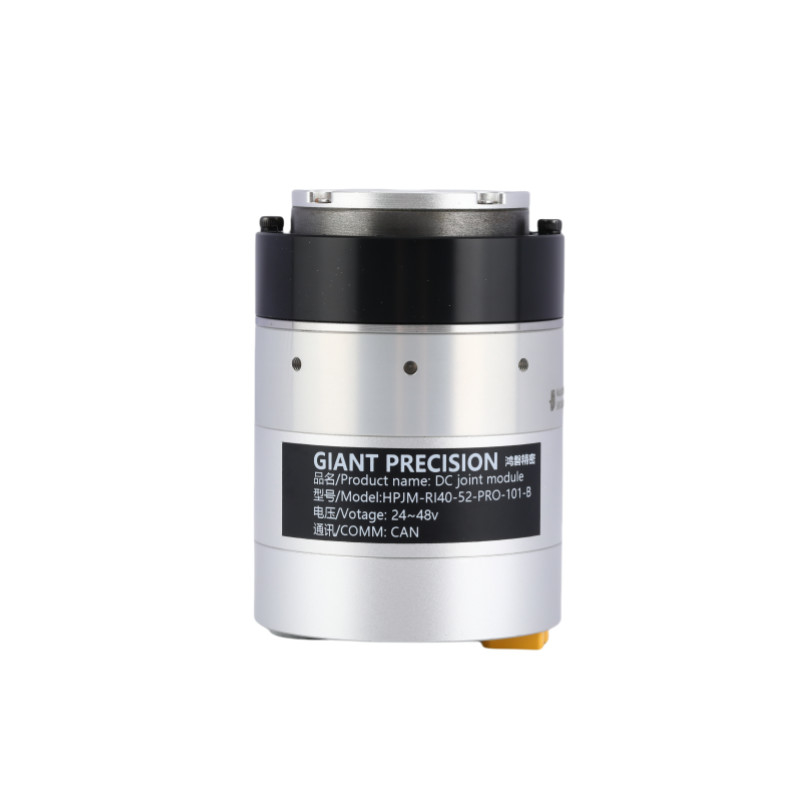

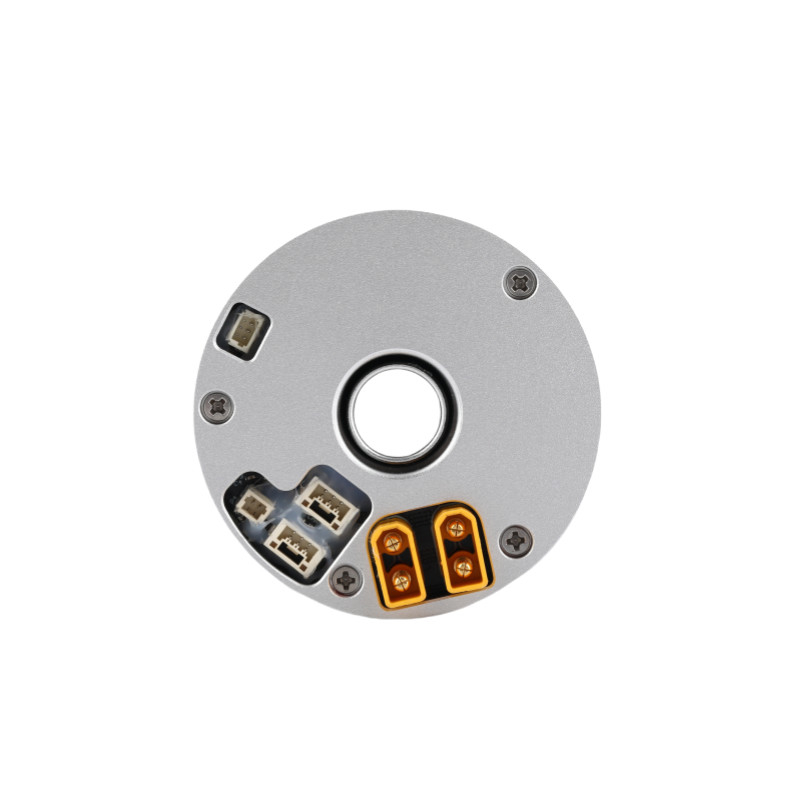

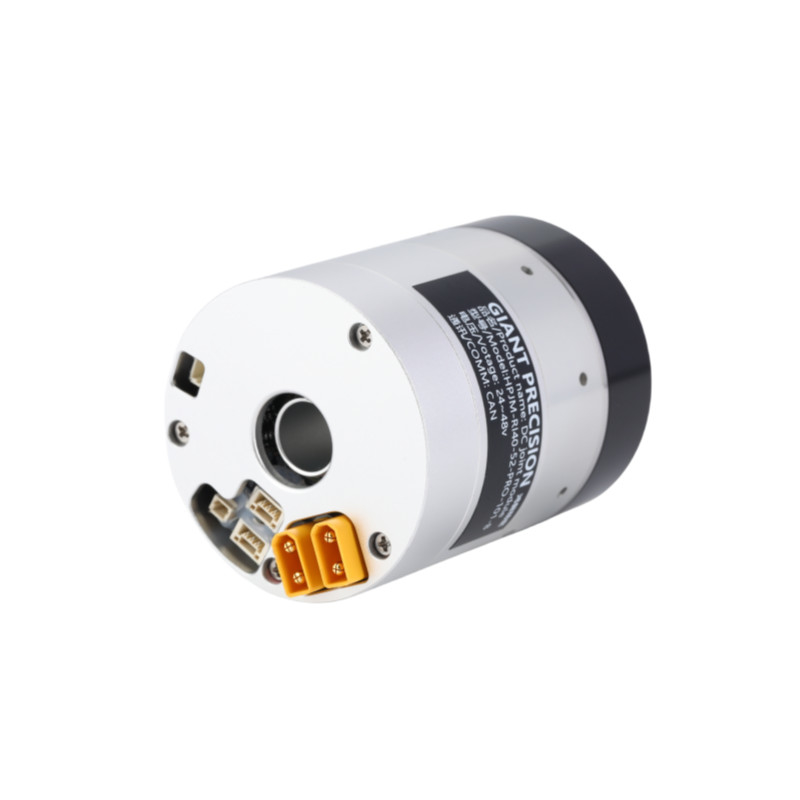

صور مفصلة
المواصفاتورقة
| نسبة التخفيض | 51 | 101 | ||
| عزم دوران اسمي | رقم | 4.8 | 7.9 | |
| أقصى عزم دوران عند البدء والتوقف | رقم | 8.3 | 11 | |
| عزم دوران ذروة | رقم | 15 | 22 | |
| فولتاج الحافلة المباشرة 48VDC | التيار الاسمي (مع غسالة الحرارة من الألومنيوم) | أ | 2 | |
| الحد الأقصى للتيار | أ | 6 | ||
| السرعة الاسمية | RPM | 70 | 33 | |
| السرعة القصوى | RPM | 98 | 46 | |
| مكشف مطلق | نوع الترميز | مُصمّم متعدد الدورات الجوفي المطلق | ||
| دقة الترميز (دورة المحرك 1) | 17 بت | |||
| عداد الدوران المتعدد للمحرك | 216(65,536) | |||
| رد فعل عنيف | القوس الثاني | 40 | ||
| يمكن تخصيصها في 10Arc ثانية | ||||
| الكتلة | بدون فرامل | كيلوغرام | 0.27 | |
| الطول | ملم | 57 | ||
| من خلال الثقب | ملم | 11 | ||
| الكتلة | مع الفرامل | كيلوغرام | 0.32 | |
| الطول | ملم | 74.9 | ||
| من خلال الثقب | ملم | 11 | ||
| القوة القصوى المستمرة للمحرك | W | 75 | ||
| فولتاج التزويد | V | 24-48 فولت | ||
| حافلة الاتصال | يمكن | |||
| عزل المحرك | درجة مقاومة الحرارة:F ((155°C) | |||
| مقاومة العزل: فوق 200M Ω ((DC500V) | ||||
| عزل مقاومة الجهد: AC1500V ((دقيقة واحدة) | ||||
| آلية الحماية (مستوى الحماية) |
مغلقة بالكامل وتبريد ذاتي (المعيار الافتراضي IP50، IP65 مخصصة خاصة، IP67، IP68) |
|||
| نسبة العجلات | عزم دوران ذروة | أقصى عزم دوران مسموح به عند متوسط الحمل (N.m) | عزم الدوران القياسي عند 2000 دورة في الدقيقة (N.m) | السرعة القصوى (RPM) |
السرعة المسجلة (مع 1/2 عزم تشخيصي) (RPM) |
ردود الفعل العكسية (arcsec) |
| 51 | 8.3 | 5.5 | 4 | 118 | 80 | 40 |
| 101 | 11 | 8.9 | 6.5 | 59 | 40 | 30 |
| الطاقة المسجلة (و) |
فولتاج التغذية (V) |
الحد الأقصى للتيار المستمر (أ) |
التيار المسموح به (أ) |
المقاومة (Ω) |
دقة الترميز (بيت) |
حافلة الاتصال |
| 90 | 24-48 | 3 | 2 | 1.96 | 17 | يمكن |
| ثابت العزم (ن.م/أ) |
الحثية (mH) |
عدد أزواج القطب | عمود مجوف (ملم) |
الطول (ملم) |
الكتلة (بالكيلوغرام) |
العاطفة (g*cm2) |
| 0.05 | 0.788 | 7 | 12 | 60.3±0.5 | 0.3 | 82 |
التطبيق
|
|
|
| الروبوتات و الطائرات بدون طيار | ذراع روبوتية تعاونية | خطوط الإنتاج الآلية |
|
|
|
| آلات CNC | الأجهزة الطبية | لوجستيات السيارات |
