مكان المنشأ:
جيانغسو، الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
HPJM-RE30-40-PRO-XX
فيديو
تفسير P/N
وصف المنتج
محرك مفاصل الروبوت هو مكون حاسم يدفع حركة الذراع الروبوتية أو أنظمة مماثلة. عادة ما يكون محركًا دواريًا ، وتعتمد متطلباته الرئيسية على التطبيق ،مثل الدقة، عزم الدوران، السرعة، والموثوقية.
وبما أن جهاز التشغيل الدواري الخاص بك يدمج بالفعل محرك وصندوق التروس ومدمج للدقة العالية، فإنه مناسب بشكل جيد لتطبيقات المفاصل الروبوتية.
الخصائص
√ خصائص التحكم الممتازة
√ كفاءة عالية وكثافة عزم الدوران
√ يمكن تصميم أجهزة تحكم الموقع مباشرة في مفصل الروبوت
√ الاتصال من خلال دعم مجموعة متنوعة من معايير Ethernet
√ استجابة ديناميكية عالية مع انخفاض خسائر النظام
√ سهلة الجمع

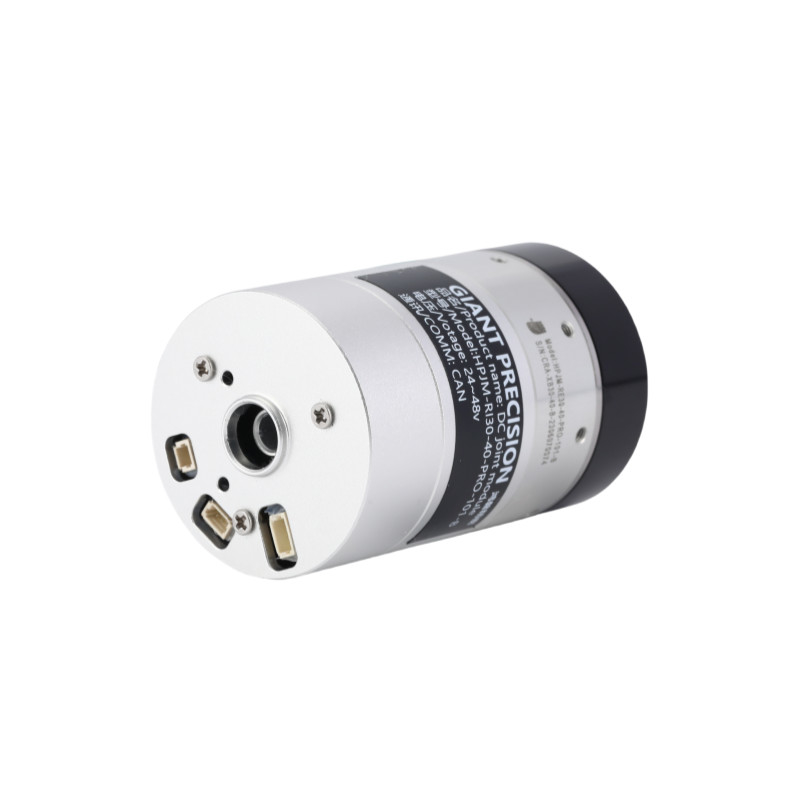

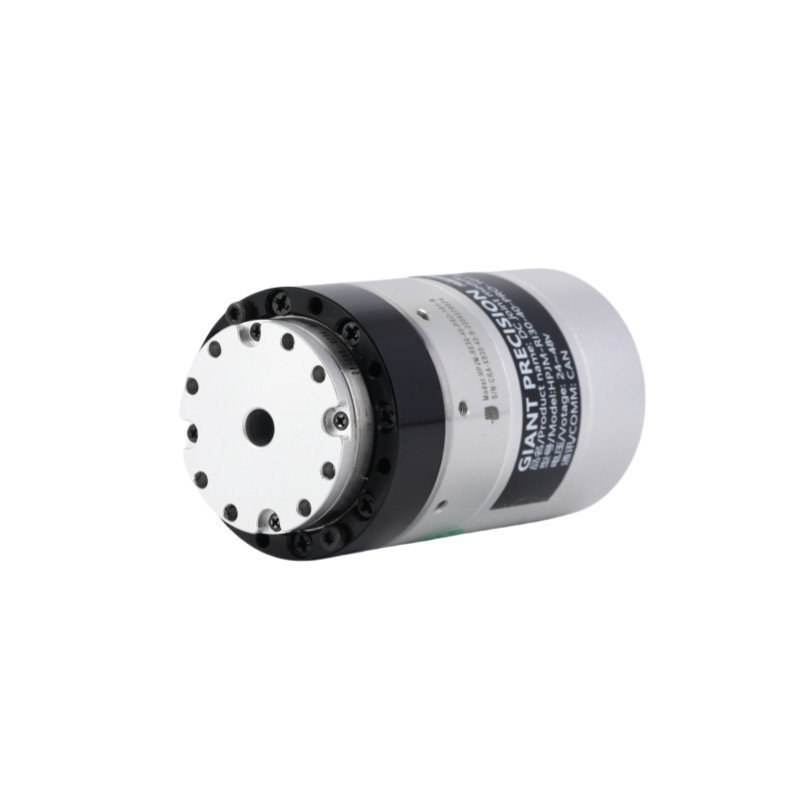

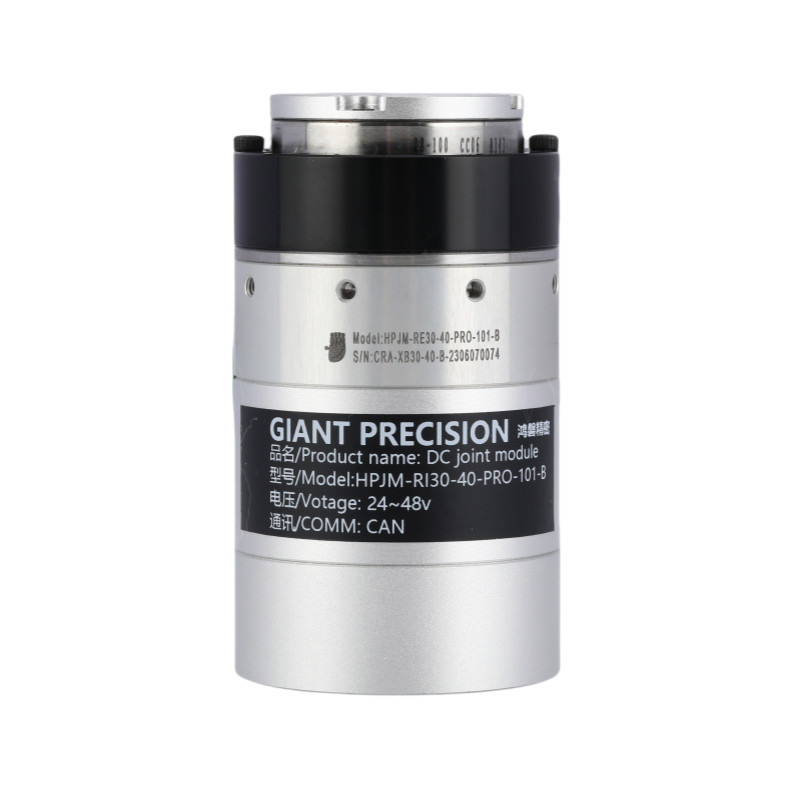

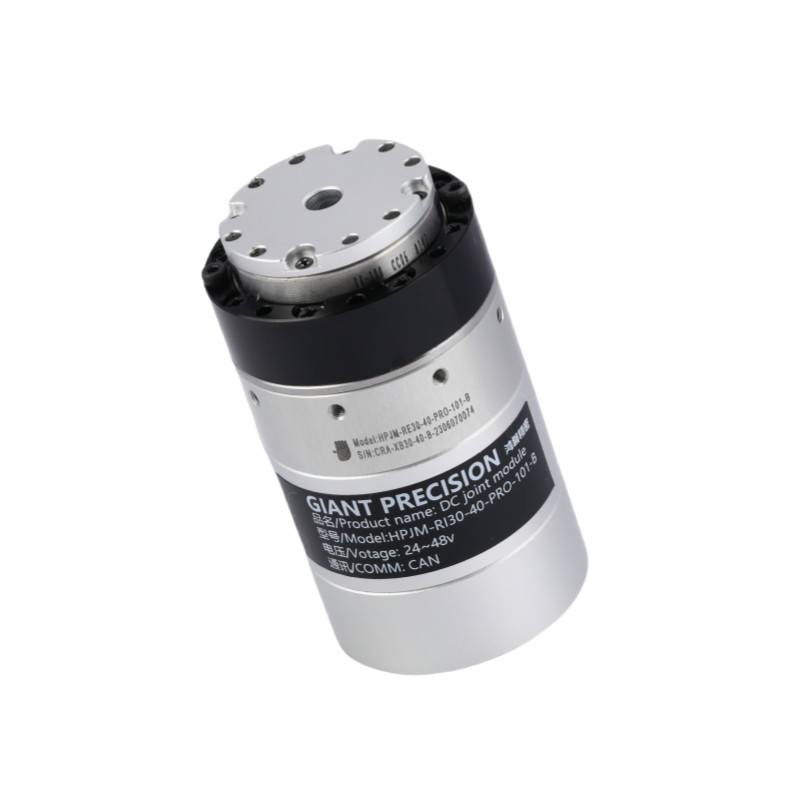

صور مفصلة
ورقة المواصفات
| نسبة التخفيض | 51 | 101 | ||
| عزم دوران اسمي | رقم | 2.3 | 3.3 | |
| أقصى عزم دوران عند البدء والتوقف | رقم | 3.3 | 4.8 | |
| عزم دوران ذروة | رقم | 5.9 | 7.8 | |
| فولتاج الحافلة المباشرة 48VDC | التيار الاسمي (مع غسالة الحرارة من الألومنيوم) | أ | 1 | |
| الحد الأقصى للتيار | أ | 3 | ||
| السرعة الاسمية | RPM | 80 | 40 | |
| السرعة القصوى | RPM | 105 | 50 | |
| مكشف مطلق | نوع الترميز | مُصمّم متعدد الدورات الجوفي المطلق | ||
| دقة الترميز (دورة المحرك 1) | 17 بت | |||
| عداد الدوران المتعدد للمحرك | 216 ((65536) | |||
| رد فعل عنيف | القوس الثاني | 20 | ||
| يمكن تخصيصها في 10Arc ثانية | ||||
| الكتلة | بدون فرامل | كيلوغرام | 0.13 | |
| الطول | ملم | 53.9 | ||
| من خلال الثقب | ملم | 5 | ||
| الكتلة | مع الفرامل | كيلوغرام | 0.2 | |
| الطول | ملم | 67.5 | ||
| من خلال الثقب | ملم | 5 | ||
| القوة القصوى المستمرة للمحرك | W | 36 | ||
| فولتاج التزويد | V | 24-48 فولت | ||
| حافلة الاتصال | يمكن | |||
| عزل المحرك | درجة مقاومة الحرارة:F ((155°C) | |||
| مقاومة العزل: فوق 200M Ω ((DC500V) | ||||
| عزل مقاومة الجهد: AC1500V ((دقيقة واحدة) | ||||
| آلية الحماية (مستوى الحماية) | مغلقة بالكامل وتبريد ذاتي (المعيار الافتراضي IP50، IP65 مخصصة خاصة، IP67، IP68) | |||
| نسبة العجلات | عزم دوران ذروة (ن.م) |
أقصى عزم الدوران المسموح به عند الحمل المتوسط (N.m) |
عزم الدوران القياسي عند 2000 دورة في الدقيقة (N.m) | السرعة القصوى (RPM) |
السرعة المسجلة (مع 1/2 عزم تشخيصي) (RPM) |
ردود الفعل العكسية (arcsec) |
| 51 | 3.3 | 2.3 | 1.8 | 118 | 90 | 40 |
| 101 | 4.8 | 3.3 | 2.8 | 59 | 45 | 40 |
| الطاقة المسجلة (و) |
فولتاج التغذية (V) |
الحد الأقصى للتيار المستمر (أ) |
التيار المسموح به (أ) |
المقاومة (Ω) |
دقة الترميز (بيت) |
حافلة الاتصال |
| 36 | 24-48 | 2 | 1 | 2.08 | 17 | يمكن |
| ثابت العزم (ن.م/أ) |
الحثية (mH) |
عدد أزواج القطب | عمود مجوف (ملم) |
الطول (ملم) |
الكتلة (بالكيلوغرام) |
العاطفة (g*cm2) |
| 0.024 | 0.409 | 7 | 5 | 55.3±0.5 | 0.18 | 24 |
التطبيق
|
|
|
| الروبوتات و الطائرات بدون طيار | ذراع روبوتية تعاونية | خطوط الإنتاج الآلية |
|
|
|
| آلات صناعية | صناعة السيارات | لوجستيات السيارات |
