مكان المنشأ:
جيانغسو، الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
نموذج 8، نموذج 11
وصف المنتج

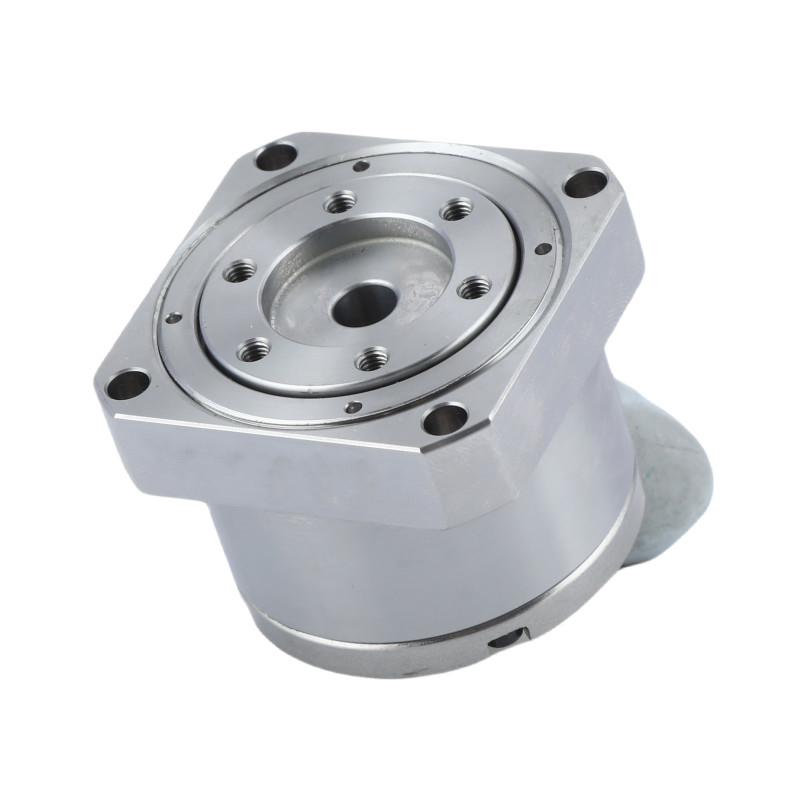

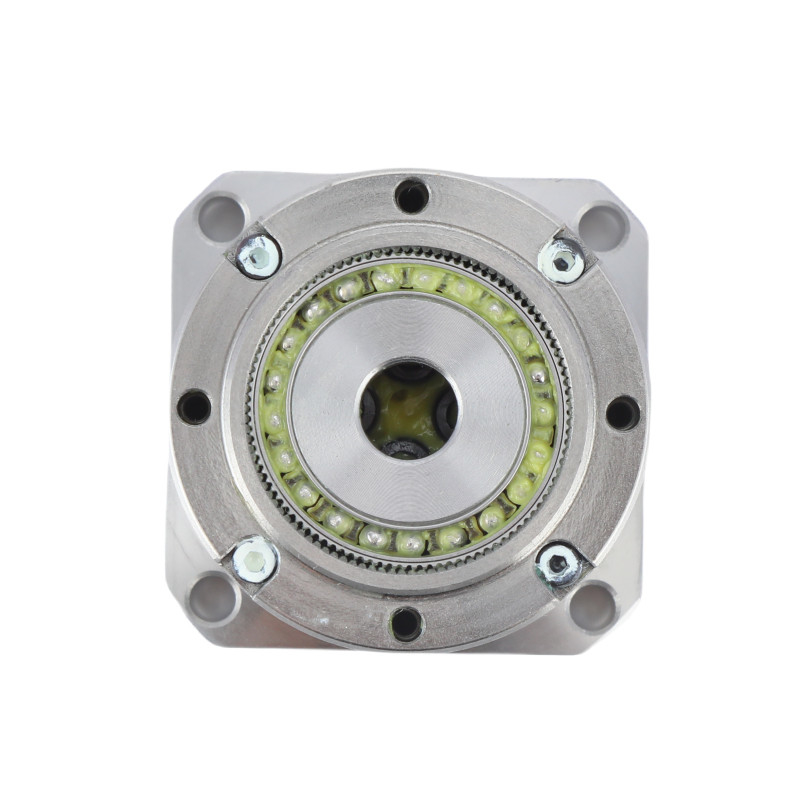

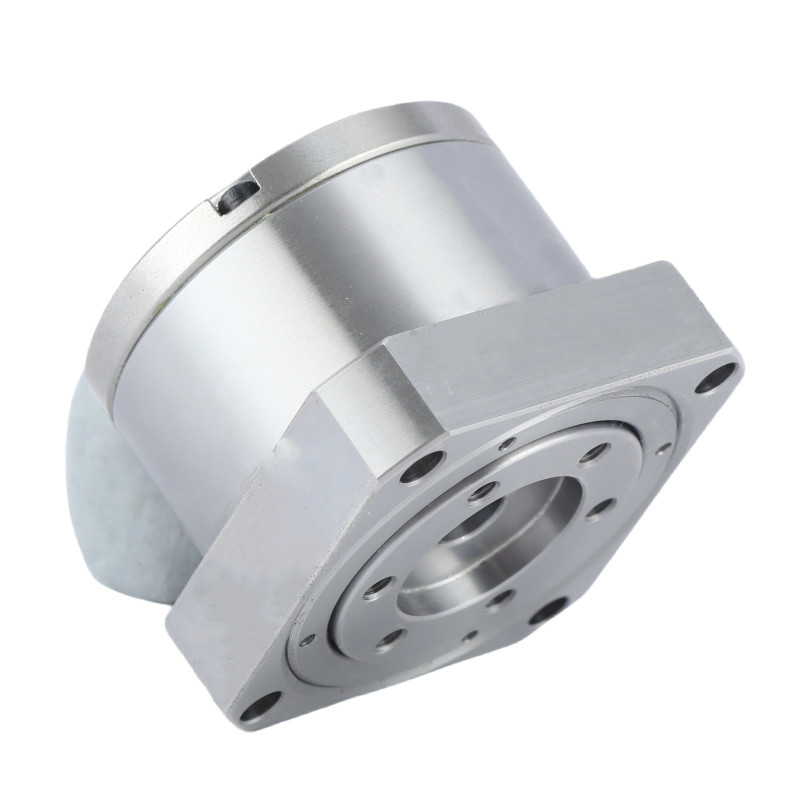

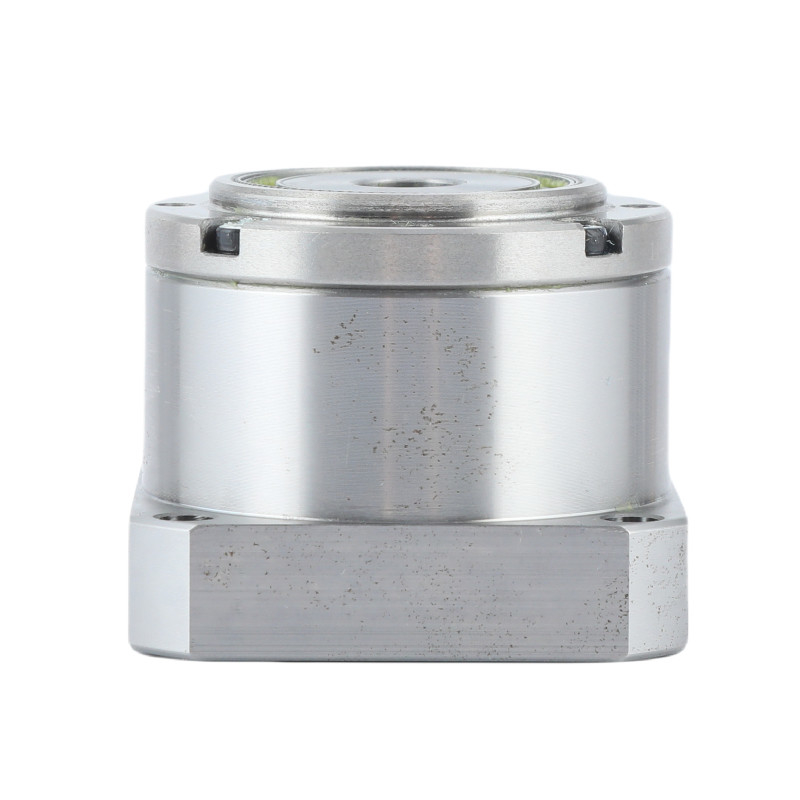

يُعرف محركات النموذج 8 والنموذج 11 الهارمونية من سلسلة LS و LH باسم مخفض موجات الإجهاد الصغير.
توفر أجهزة تقليل موجات الإجهاد المصغرة من سلسلة LS و LH دقة تحديد المواقع العالية في حزمة صغيرة جداً.
هذه الموجات الميكانيكية الميكانيكية الميكانيكية الميكانيكية الميكانيكية الميكانيكيةالآلات الصناعية التي يكون فيها الوزن عامل حاسم.
كيف يعمل
فليكس سبلاين أصغر قليلاً في القطر ولها أسنان أقل من السبلاين الدائري.الشكل الإهليلجي لمولد الموجة يسبب أسنان Flexspline للانخراط في دائرية Spline في منطقتين متعارضتين على طول المحور الرئيسي للخزقفي كل 180 درجة من الدوران في اتجاه عقارب الساعة من مولد الموجة أسنان Flexspline تقدم في اتجاه عقارب الساعة عن طريق أسنان واحدة فيما يتعلق بالخط الدائري.كل دوران كامل في اتجاه عقارب الساعة من مولد الموجات يؤدي إلى تحرك Flexspline ضد عقارب الساعة عن طريق اثنين من الأسنان من موقعه الأصلي بالنسبة للقاعدة الدائرية.
الخصائص الرئيسية
جداول المعلمات من محركات الهرمونية المصغرة
| النموذج | نسبة التخفيض | عزم دوران اسمي عند مدخل 2000r/min | عزم دوران ذروة مسموح به عند البدء والتوقف | القيمة القصوى المسموح بها لمتوسط عزم الدوران | أقصى عزم دوران مؤقت مسموح به | الحد الأقصى المسموح به لسرعة الدوران (الدهون) |
متوسط سرعة الدوران المسموح بها (الدهون) |
رد فعل عنيف | الوزن | عمر التصميم | ||||
| Nm | كغافم | Nm | كغافم | Nm | كغافم | Nm | كغافم | r/min | r/min | القوس الثاني | كيلوغرام | ساعة | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤40 | 0.06 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤30 | 0.27 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 | |||||
| السمات الرئيسيةخفض موجات الإجهاد المصغرة من سلسلة LS و LH | |||
| المنتج | محرك الموجات المضغوطة المصغرة | ||
|
المواد
|
الصلب، الألومنيوم، البولي يوريثان، المحامل والغرز، المزلقات | ||
|
نسبة التخفيض
|
50، 80، 100 | ||
|
رد فعل عنيف
|
أقل من 30 ثانية قوس | ||
|
متوسط سرعة الإدخال
|
3500 دورة/دقيقة | ||
|
سرعة الإدخال القصوى
|
8500 دورة/دقيقة | ||
|
الحياة المصممة
|
10000 ساعة | ||
|
النموذج
|
8، 11 | ||
|
الوزن
|
0.06 إلى 0.27 كجم | ||
| الضمان | سنة واحدة | ||
التطبيق
|
|
| الروبوتات الصناعية | الفضاء الجوي |
|
|
| أنظمة التعبئة | آلات CNC |
الأسئلة الشائعة
1ما هو صندوق محركات هارمونية؟
صندوق القيادة الهارموني هو نوع من أنظمة التروس التي تنتج نسب تخفيض عالية في حجم مضغوط.انها تستخدم ميكانيكا من عنصر مرن تشوه لنقل الحركة وتحقيق دقة عالية وعزم الدوران.
2كيف يعمل علبة التروس الهارمونية؟
يعمل علبة التروس الهارمونية باستخدام خط التشغيل الدائري، خط التشغيل المرن، ومولد الموجات. مولد الموجات يشوه خط التشغيل المرن إلى شكل بيضاوي،والذي يتفاعل بعد ذلك مع أسنان العقدة الدائرية في نقطتين، مما يوفر نسبة تخفيض عالية من خلال الفرق في عدد الأسنان بين العناصر المشاركة.
3هل يمكن أن يتم إعادة تشغيل محرك الارتباط؟
نعم، يمكن إعادة تشغيل آلة القيادة الهارمونية، بالمناسبة، هذا يحدث في كل دورة روبوتية نموذجية مئات المرات كل يوم،inertia الحمل على جانب خروج التروس يدفع التروس إلى الوراء (بطريقة خاضعة للرقابة، يحددها المحرك والجهاز التحكم).
4ما الذي تفعله المحركات الهارمونية؟
تستخدم محركات الهامورنيك في زيادة عزم الدوران في التروس المستخدمة في الطحن وفي التصنيع وفي الآلات التي تستخدم الذراعين الروبوتية.
نعم بالطبع، يمكننا تخصيص محرك هارموني بناءً على متطلبات العميل والرسومات
6ما هي أكبر ميزة لمنتجاتك؟
يمكننا توفير سلسلة كاملة من المنتجات، وجودة محركاتنا الهارمونية مستقرة.
