مكان المنشأ:
جيانغسو، الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
الموديل 8، 11، 14، 17
وصف المنتج
LHD - I سلسلة المحرك الهارموني هي عجلة عالية القدرة وحدات التروس موجة التوتر شديدة المسطحة.
تم تصميم محركات LHD - I المتناغمة مع تخطيط مضغوط وبسيط لسهولة التكامل ، ويساعد على توفير بصمة صغيرة وخفض الوزن لتطبيقات محدودة في المساحة.
هذه أجهزة تخفيض التروس الهارمونية السطحة للغاية مناسبة للغاية للاستخدام كمفاصل نهاية الروبوتات والخفضات النهائية للعملاء.
الخصائص الرئيسية
جدول المعلمات المسموح بها من سلسلة LHD Harmonic Drive
| النموذج | نسبة التخفيض | عزم دوران اسمي عند مدخل 2000r/min | عزم دوران ذروة مسموح به عند البدء والتوقف | القيمة القصوى المسموح بها لمتوسط عزم الدوران | أقصى عزم دوران مؤقت مسموح به | الحد الأقصى المسموح به من سرعة الدوران (Grease) | متوسط سرعة الدوران المسموح بها ((الزيت) | رد فعل عنيف | الوزن | عمر التصميم |
| Nm | Nm | Nm | Nm | r/min | r/min | القوس الثاني | كيلوغرام | ساعة | ||
| 14 | 50 | 3.7 | 12 | 4.8 | 23 | 8500 | 3500 | ≤20 | 0.34 | 9000 |
| 80 | 5.4 | 16 | 7.7 | 35 | 10000 | |||||
| 100 | 5.4 | 19 | 7.7 | 35 | 10000 | |||||
| 17 | 50 | 11 | 23 | 18 | 48 | 7300 | 3500 | ≤20 | 0.42 | 9000 |
| 80 | 15 | 29 | 19 | 61 | 10000 | |||||
| 100 | 16 | 37 | 27 | 71 | 10000 | |||||
| 20 | 50 | 17 | 39 | 24 | 69 | 6500 | 3500 | ≤20 | 0.54 | 9000 |
| 80 | 24 | 51 | 33 | 89 | 10000 | |||||
| 100 | 28 | 57 | 34 | 95 | 10000 | |||||
| 25 | 50 | 27 | 69 | 38 | 127 | 5600 | 3500 | ≤20 | 0.95 | 9000 |
| 80 | 44 | 96 | 60 | 179 | 10000 | |||||
| 100 | 47 | 110 | 75 | 184 | 10000 | |||||
| 32 | 50 | 53 | 151 | 75 | 268 | 4000 | 3000 | ≤20 | 1.9 | 9000 |
| 80 | 83 | 213 | 117 | 398 | 10000 | |||||
| 100 | 96 | 233 | 151 | 420 | 10000 |

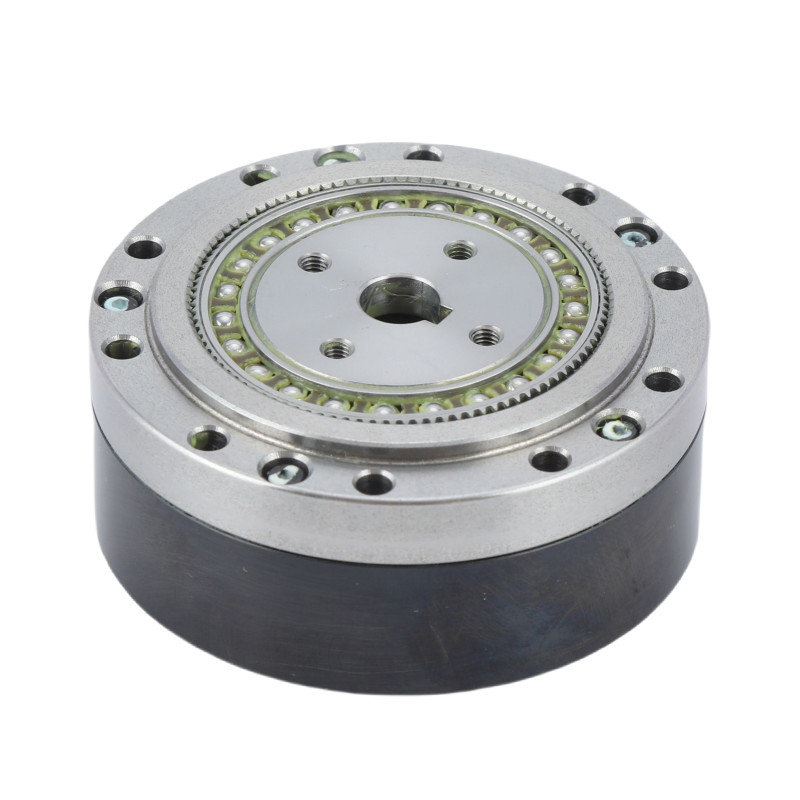

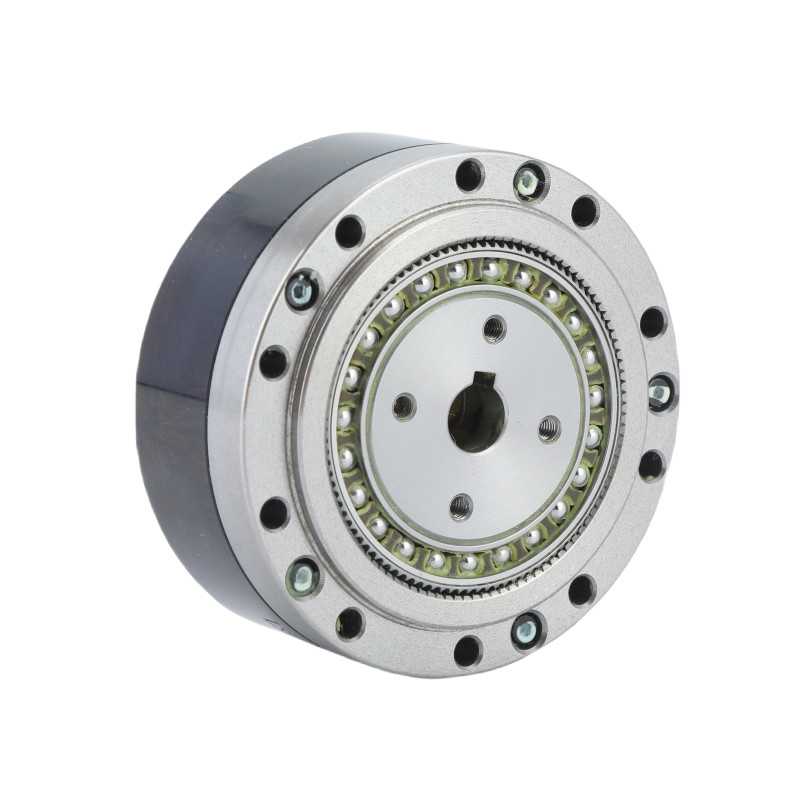

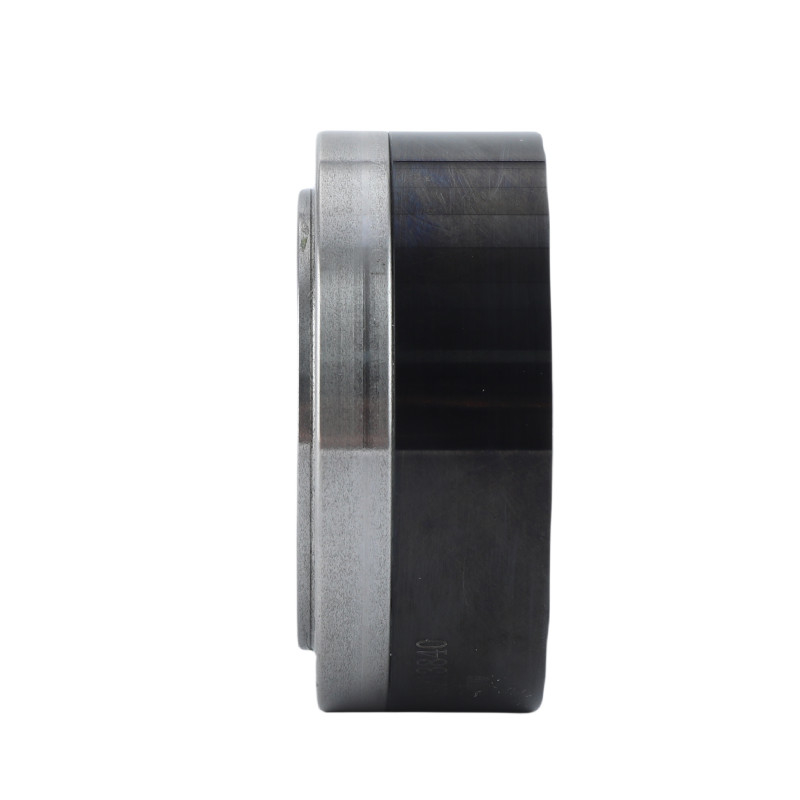

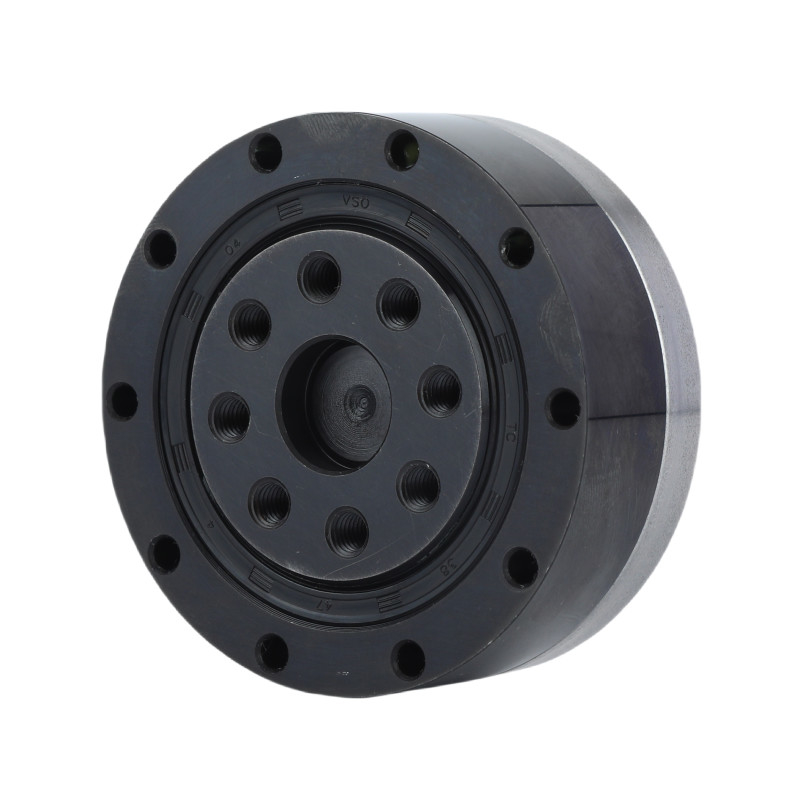

صور مفصلة لسلسلة LHD Harmonic Drive
| الخصائص الرئيسية لـ LHD - I Series Ultra - Flat Strain Wave Reducer | |||
| المنتج | محركات التشغيل الهارمونية المتطرفة | ||
|
المواد
|
الصلب، الألومنيوم، البولي يوريثان، المحامل والغرز، المزلقات | ||
|
نسبة التخفيض
|
50، 80، 100 | ||
|
رد فعل عنيف
|
أقل من 20 ثانية قوس | ||
|
متوسط سرعة الإدخال
|
3500 دورة/دقيقة | ||
|
سرعة الإدخال القصوى
|
8500 دورة/دقيقة | ||
|
الحياة المصممة
|
10000 ساعة | ||
|
النموذج
|
14، 17، 20، 25، 32 | ||
|
الوزن
|
0.34 إلى 1.9 كجم | ||
| الضمان | سنة واحدة | ||
التطبيقات
| |
|
|
|
| الروبوت الصناعي | نظام التصنيع | روبوت هومنويد | آلات البصرية |
PDF الرسومات تحميل
LHD-14-XX-U-I.pdf LHD-17-XX-U-I.pdf LHD-20-XX-U-I.pdf
LHD-25-XX-U-I.pdf LHD-32-XX-U-I.pdf
الأسئلة الشائعة
1هل يمكن أن يتم إعادة تشغيل محرك الارتباط؟
نعم، يمكن إعادة تشغيل آلة القيادة الهارمونية، بالمناسبة، هذا يحدث في كل دورة روبوتية نموذجية مئات المرات كل يوم،inertia الحمل على جانب خروج التروس يدفع التروس إلى الوراء (بطريقة خاضعة للرقابة، يحددها المحرك والجهاز التحكم).
2ما الذي تفعله المحركات الهارمونية؟
تستخدم محركات الهارمونيك في زيادة عزم الدوران في التروس المستخدمة في الطحن وفي التصنيع وفي الآلات التي تستخدم الذراعين الروبوتية.
نعم بالطبع، يمكننا تخصيص محرك هارموني بناءً على متطلبات العميل والرسومات
4ما هي أكبر ميزة لمنتجاتك؟
يمكننا توفير سلسلة كاملة من المنتجات، وجودة محركاتنا الهارمونية مستقرة.
