مكان المنشأ:
جيانغسو، الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
تي تي جي في/تي تي جي اتش 150-تي تي جي في/تي تي جي اتش 390

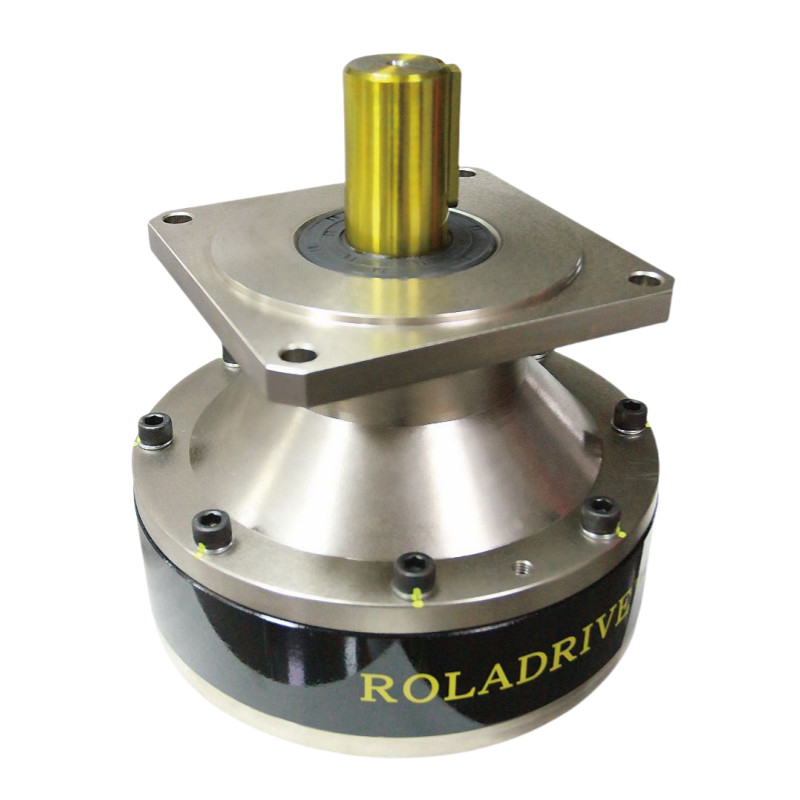

شبكة متعددة الأسنان، صلابة عالية، عزم دوران عال، عمر خدمة طويل، مناسبة للغاية لآلات الضربة العالية ويحل محل محرك تخفيض التروس الكوكبي ذي المرحلتين.
نظرة عامة
النوع: TTGV/TTGH15 0-TTGV/TTGH390
رد فعل مضاد: ≤7-10 Arc.min
النسبة: 1/15 - 1/100
السعة: 1.0 كيلوواط -30 كيلوواط
عزم دوران خروجي اسمي: 600NM -15000NM
| جدول المواصفات التقنية لـ TTGV/ TTGH جدول المواصفات التقنية لـ TTGV/ TTGH | |||||||||||
| المواصفات | TTGV-110 TTGH-110 |
TTGV-150 TTGH-150 |
TTGV-150 TTGH-150 |
TTGV-220 TTGH-220 |
TTGV-270 TTGH-270 |
TTGV-330 TTGH-330 |
TTGV-390 TTGH-390 |
TTGV-450 TTGH-450 |
TTGV-550 TTGH-550 |
TTGV-650 TTGH-650 |
|
| النسبة | 15/20/25/30 | 15/20/25/30 | 15/20/25/30 | 15/20/25/30 | 15/20/25/30 | 15/20/25/30 | 15/20/25/30 | 20/25/30/35 | 20/25/30/35 | 20/25/30/35 | |
| 35/40/50/60 | 35/40/50/60 | 35/40/50/60 | 35/40/50/60 | 35/40/50/60 | 35/40/50/60 | 35/40/50/60 | 40/50/60/70 | 40/50/60/70 | 40/50/60/70 | ||
| 70/80 | 70/80/90/100 | 70/80/90/100 | 70/80/90/100 | 70/80/90/100 | 70/80/90/100 | 80/90/100/120 | 80/90/100/120 | 80/90/100/120 | |||
| 120 | 120 | 120 | 120 | 139 | 139 | 139 | |||||
| عزم الدوران الخارجي الاسمي | Nm kgf-m |
400 | 600 | 1200 | 2100 | 5000 | 9500 | 15000 | 22000 | 40000 | 58000 |
| عزم التسارع والفرامل | Nm kgf-m |
1200 | 1800 | 3600 | 6300 | 15000 | 28500 | 45000 | 66000 | 120000 | 174000 |
| أقصى عزم دوران مسموح به في اللحظة | Nm kgf-m |
2000 | 3000 | 6000 | 10500 | 25000 | 47500 | 75000 | 110000 | 200000 | 290000 |
| سرعة الإدخال الاسمية | لا (rpm) |
3000 | 3000 | 3000 | 2000 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| سرعة الدخول القصوى المسموح بها | Nmax (rpm) |
2500 | 5000 | 5000 | 4000 | 2000 | 2000 | 1500 | 1500 | 1500 | 1500 |
| رد فعل عنيف | arc.min | ≤70 | ≤70 | ≤70 | ≤70 | ≤70 | ≤80 | ≤100 | ≤50 | ≤50 | ≤70 |
| القوة المحورية القصوى | ن | 4000 | 5000 | 7500 | 25000 | 75000 | 82000 | 120000 | 150000 | 220000 | 400000 |
| بدء الكفاءة | % | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥ 85 | ≥ 85 | ≥ 85 | ≥ 85 |
| الضوضاء | db | < 62 | < 63 | < 65 | < 65 | < 70 | < 70 | < 70 | < 70 | < 70 | < 72 |
| الوزن | كيلوغرام | 15 | 33 | 43 | 80 | 136 | 225 | 350 | 515 | | |
