مكان المنشأ:
جيانغسو، الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
نموذج 8، نموذج 11
وصف المنتج

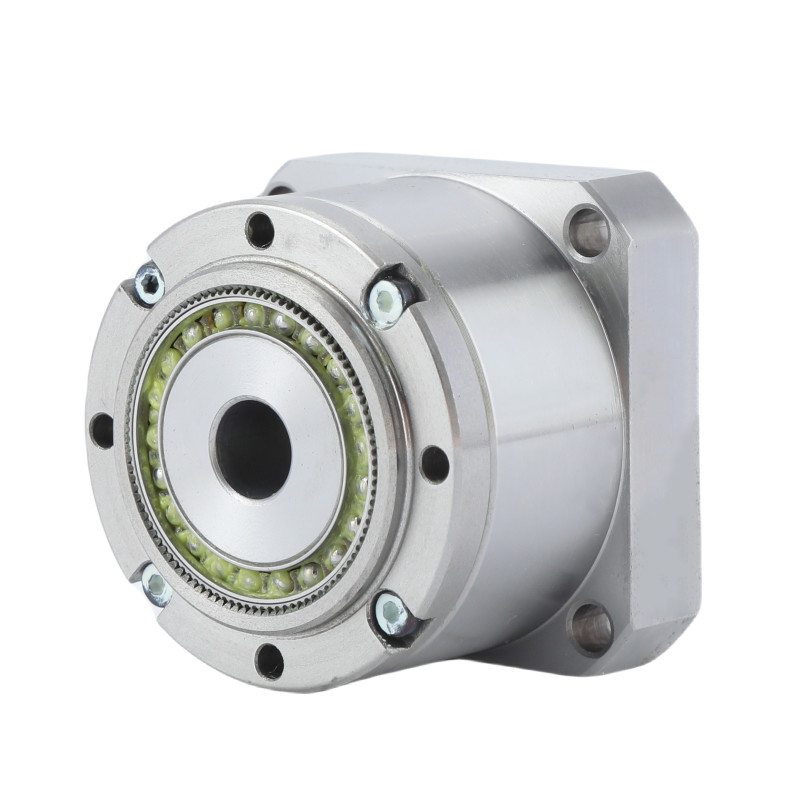

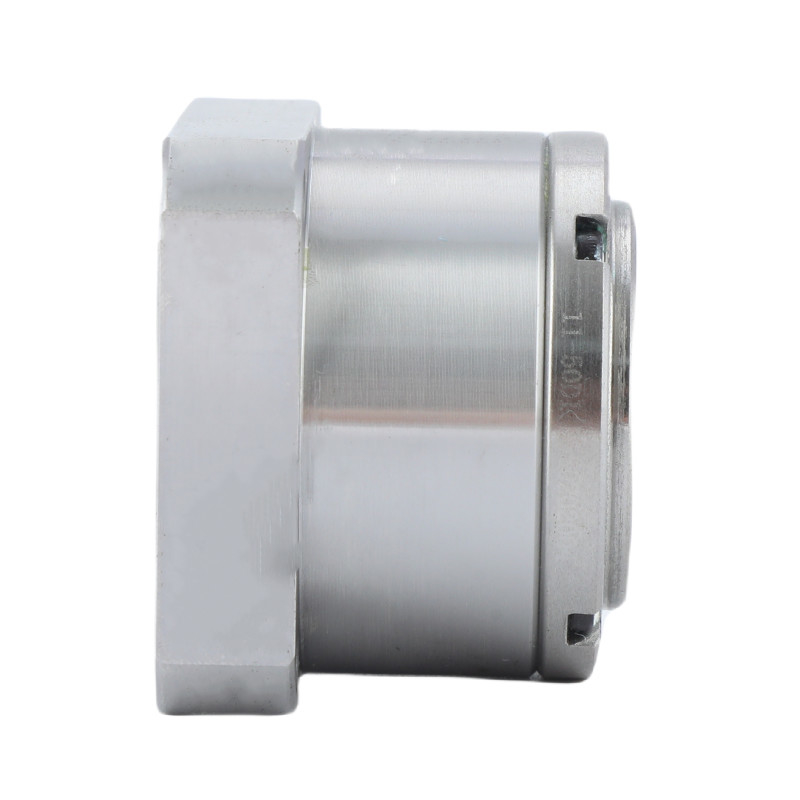

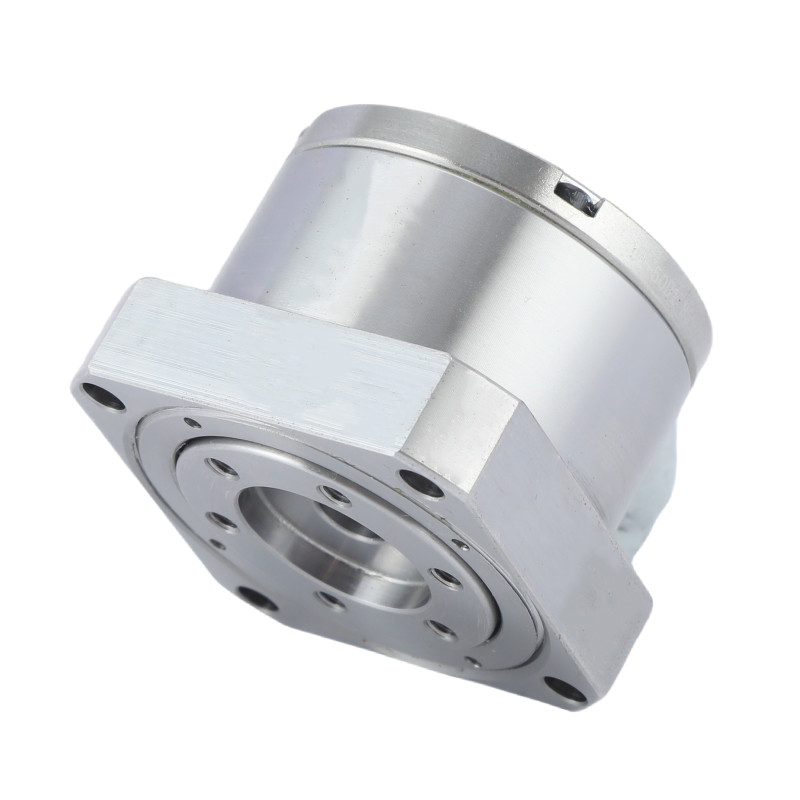

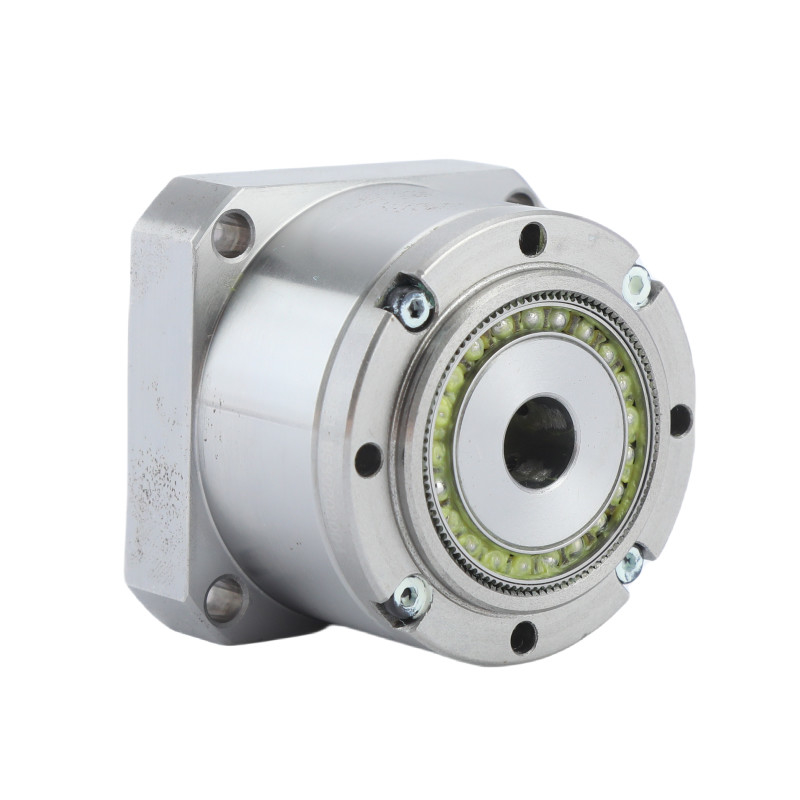

يُعرف محركات النموذج 8 والنموذج 11 الهارمونية من سلسلة LS و LH باسم مخفض موجات الإجهاد الصغير.
توفر أجهزة تقليل موجات الإجهاد المصغرة من سلسلة LS و LH دقة تحديد المواقع العالية في حزمة صغيرة جداً.
هذه الموجات الميكانيكية الميكانيكية الميكانيكية الميكانيكية الميكانيكية الميكانيكيةالآلات الصناعية التي يكون فيها الوزن عامل حاسم.
كيف يعمل
فليكس سبلاين أصغر قليلاً في القطر ولها أسنان أقل من السبلاين الدائري.الشكل الإهليلجي لمولد الموجة يسبب أسنان Flexspline للانخراط في دائرية Spline في منطقتين متعارضتين على طول المحور الرئيسي للخزقفي كل 180 درجة من الدوران في اتجاه عقارب الساعة من مولد الموجة أسنان Flexspline تقدم في اتجاه عقارب الساعة عن طريق أسنان واحدة فيما يتعلق بالخط الدائري.كل دوران كامل في اتجاه عقارب الساعة من مولد الموجات يؤدي إلى تحرك Flexspline ضد عقارب الساعة عن طريق اثنين من الأسنان من موقعه الأصلي بالنسبة للقاعدة الدائرية.
الخصائص الرئيسية
التصميم المسطح للغايةسلسلة مينياتور تقدم تصميم محرك هارموني سطح للغاية ، مما يضمن التوافق مع التطبيقات المحدودة في المساحة.
البناء الخفيفمصممة بمواد خفيفة الوزنمصغرةيقلل من الوزن الكلي دون المساس بالأداء.
الحجم الضيقمع عامل شكل صغير،مصغرةالمحرك الهارموني المتسلسل مثالي للتطبيقات التي تكون فيها قيود الحجم مشكلة.
محامل عجلات متقاطعة عالية الصلابةباستخدام محامل العجلات المتقاطعة عالية الصلابة،مصغرةيضمن التحكم السلس والدقيق في الحركة، وتعزيز الأداء العام.
أعلى خصائص المدخلاتيوفّر خفّف موجات الإجهاد المدمج، جنباً إلى جنب مع محرك صغير عالي الأداء،مصغرةسلسلة ذات أعلى خصائص الدخول في نفس ظروف التروس ، مما يضمن كفاءة وموثوقية مثالية.
جداول المعلمات من محركات الهرمونية المصغرة
| النموذج | نسبة التخفيض | عزم دوران اسمي عند مدخل 2000r/min | عزم دوران ذروة مسموح به عند البدء والتوقف | القيمة القصوى المسموح بها لمتوسط عزم الدوران | أقصى عزم دوران مؤقت مسموح به | الحد الأقصى المسموح به لسرعة الدوران (الدهون) |
متوسط سرعة الدوران المسموح بها (الدهون) |
رد فعل عنيف | الوزن | عمر التصميم | ||||
| Nm | كغافم | Nm | كغافم | Nm | كغافم | Nm | كغافم | r/min | r/min | القوس الثاني | كيلوغرام | ساعة | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤40 | 0.06 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤30 | 0.27 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 | |||||
| السمات الرئيسيةخفض موجات الإجهاد المصغرة من سلسلة LS و LH | |||
| المنتج | محرك الموجات المضغوطة المصغرة | ||
|
المواد
|
الصلب، الألومنيوم، البولي يوريثان، المحامل والغرز، المزلقات | ||
|
نسبة التخفيض
|
50، 80، 100 | ||
|
رد فعل عنيف
|
أقل من 30 ثانية قوس | ||
|
متوسط سرعة الإدخال
|
3500 دورة/دقيقة | ||
|
سرعة الإدخال القصوى
|
8500 دورة/دقيقة | ||
|
الحياة المصممة
|
10000 ساعة | ||
|
النموذج
|
8، 11 | ||
|
الوزن
|
0.06 إلى 0.27 كجم | ||
| الضمان | سنة واحدة | ||
التطبيقات
|
|
|
| نظم التصنيع | الفضاء الجوي | الروبوتات البشرية |
