مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
LSN-32-XX-U-II

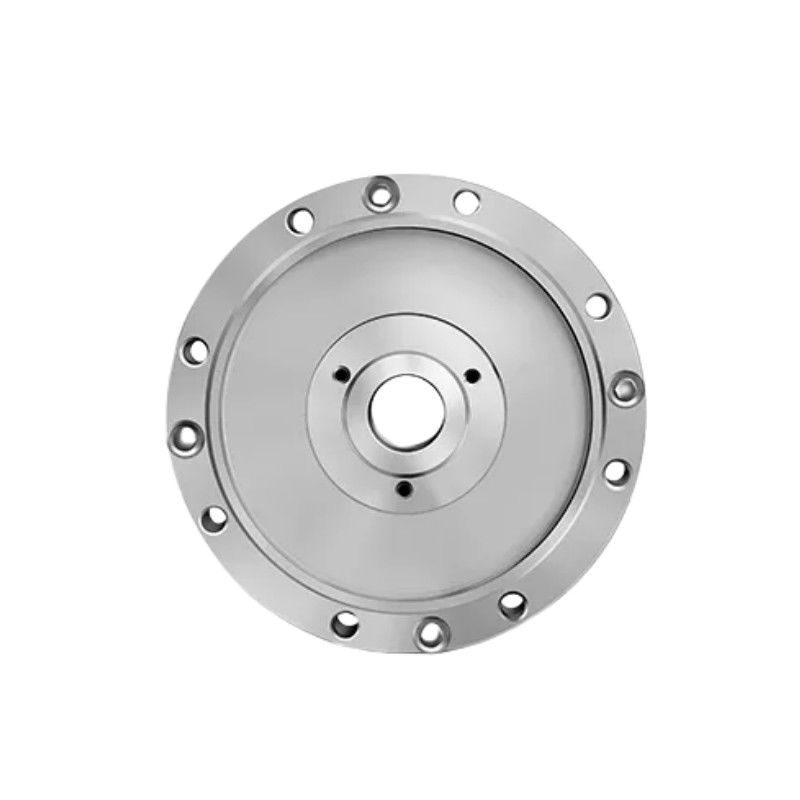

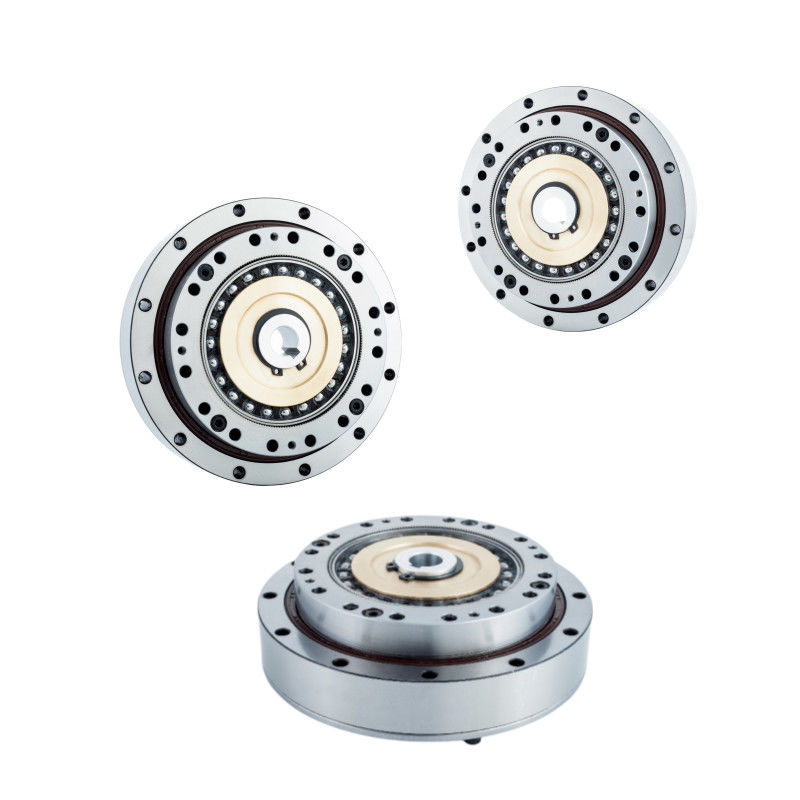

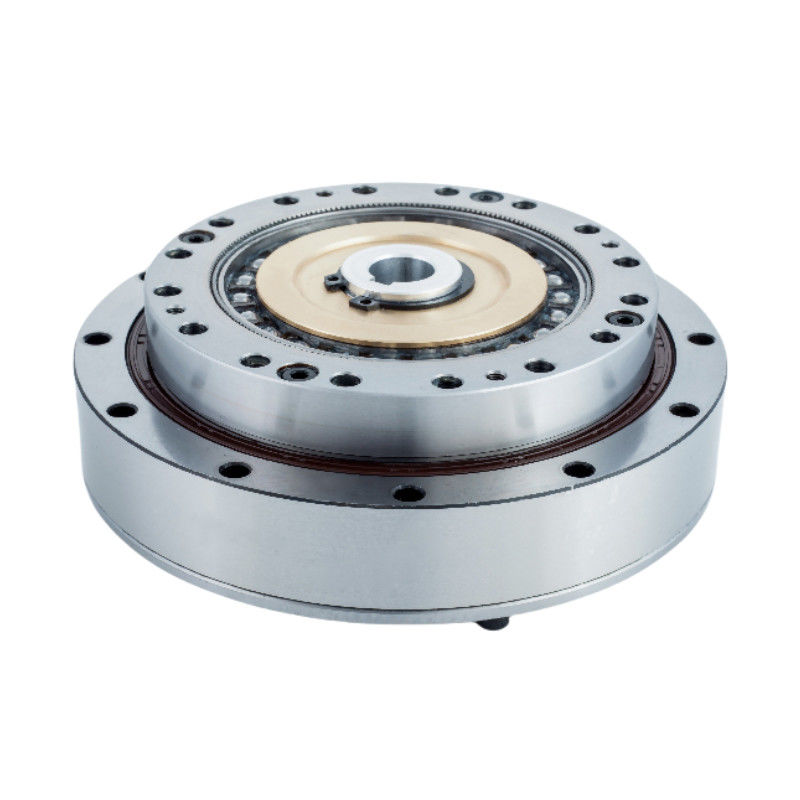

خفض الهارموني من سلسلة LSN مثالي للتطبيقات التي يكون فيها الوزن عاملًا حاسمًا ، ولكن هناك حاجة إلى عزم دوران عالية وصفر رد فعل.LSN - 32 - XX - U - II هي مجموعة من معدات التروس المكونة ذات العزم العكسي العالي مقترنة بمحامل خروجي وفلينج للدقةإنه حل رقيق للغاية وقوي وسهل الاستخدام لرأس التروس. وهو متوفر في 5 أحجام بنسب 50: 1 إلى 120:1.
كيف يعمل
فليكس سبلاين أصغر قليلاً في القطر ولها أسنان أقل من السبلاين الدائري.الشكل الإهليلجي لمولد الموجة يسبب أسنان Flexspline للانخراط في دائرية Spline في منطقتين متعارضتين على طول المحور الرئيسي للخزقفي كل 180 درجة من الدوران في اتجاه عقارب الساعة من مولد الموجة أسنان Flexspline تقدم في اتجاه عقارب الساعة عن طريق أسنان واحدة فيما يتعلق بالخط الدائري.كل دوران كامل في اتجاه عقارب الساعة من مولد الموجة يؤدي إلى تحرك Flexspline ضد عقارب الساعة عن طريق اثنين من الأسنان من موقعه الأصلي بالنسبة للقاعدة الدائرية.
|
الخصائص الرئيسية
|
المزايا
دقة عالية:كما الأسنان المتعددة تشارك في وقت واحد في موقعين متماثلين 180 درجة،أخطاء مسافة أسنان العدادات والأخطاء التراكمية لمسافة الأسنان لها تأثير متوسط على دقة الدوران، مما يسهم في دقة الموقف عالية جدا ودقة الدوران.
نسبة القيادة الكبيرةجهاز القيادة المتناغمة من مرحلة واحدة له بنية بسيطة مع نسبة القيادة من 30: 1 إلى 500:1لذلك، ثلاثة مكونات أساسية على محور واحد يمكن أن تحقق نسبة محرك عالية.
قدرة الحمل العالية:في أنظمة أجهزة موجات التوتر ، فإن الارتباط بين الأسنان هو نوع من اتصال السطح. نظرًا لأن العديد من الأسنان تتفاعل مع بعضها البعض في نفس الوقت ، فإن حمولة كل وحدة صغيرة ،مما يعني أن سعة الحمل أعلى من أشكال القيادة الأخرى.
ضيقة و خفيفة الوزن:يتم تقليل حجمه ووزنه بشكل كبير مقارنة مع أجهزة التروس العادية ، وبالتالي فإن الحجم صغير ، والوزن خفيف.
كفاءة محرك عالية ومدة خدمة طويلة
استقرار عالي بدون تأثير و ضوضاء قليلة
ورقة المواصفات
| النموذج | نسبة التخفيض | عزم دوران اسمي عند مدخل 2000r/min | عزم دوران ذروة مسموح به عند البدء والتوقف | القيمة القصوى المسموح بها لمتوسط عزم الدوران | أقصى عزم دوران مؤقت مسموح به | الحد الأقصى المسموح به لسرعة الدوران | متوسط سرعة الدوران المسموح بها | رد فعل عنيف | الوزن | عمر التصميم | ||||
| الدهون | الدهون | |||||||||||||
| Nm | كغافم | Nm | كغافم | Nm | كغافم | Nm | كغافم | r/min | r/min | القوس الثاني | كيلوغرام | ساعة | ||
| 32 | 50 | 76 | 7.8 | 216 | 22 | 108 | 11 | 382 | 39 | 4800 | 3500 | ≤20 | 2.47 | 10000 |
| 80 | 118 | 12 | 304 | 31 | 167 | 17 | 568 | 58 | 15000 | |||||
| 100 | 137 | 14 | 333 | 34 | 216 | 22 | 647 | 66 | 15000 | |||||
| 120 | 137 | 14 | 353 | 36 | 216 | 22 | 686 | 70 | 15000 | |||||
الرسم
|
الخصائص الرئيسية لـ LSN - II Model 32 Harmonic Reudcer | |||
| المنتج | وحدات القيادة الهارمونية للنموذج 32 | |||
|
المكونات
|
مولد الموجات، خط المرن، خط دائري | |||
|
نسبة التخفيض
|
50:1، 80:1، 100:1، 120:1 | |||
|
رد فعل عنيف
|
أقل من 20 ثانية قوس | |||
|
متوسط سرعة الإدخال
|
3500 دورة/دقيقة | |||
|
سرعة الإدخال القصوى
|
4800 دورة/دقيقة | |||
|
الحياة المصممة
|
15000 ساعة | |||
|
النموذج
|
32 | |||
|
الوزن
|
2.47 كجم | |||
| الضمان | سنة واحدة | |||
