مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
LSN-25-XX-U-II

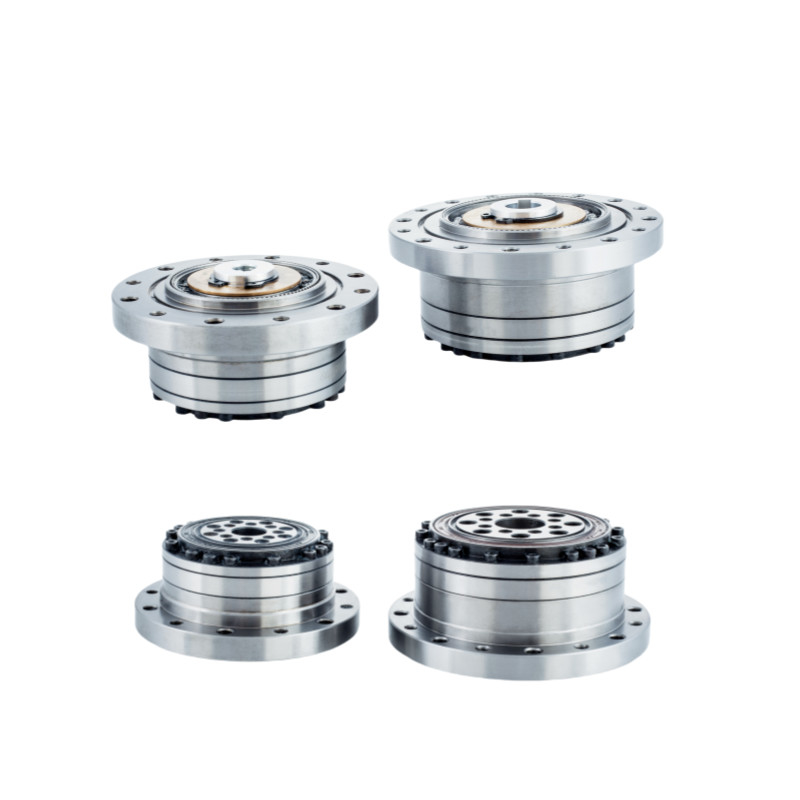

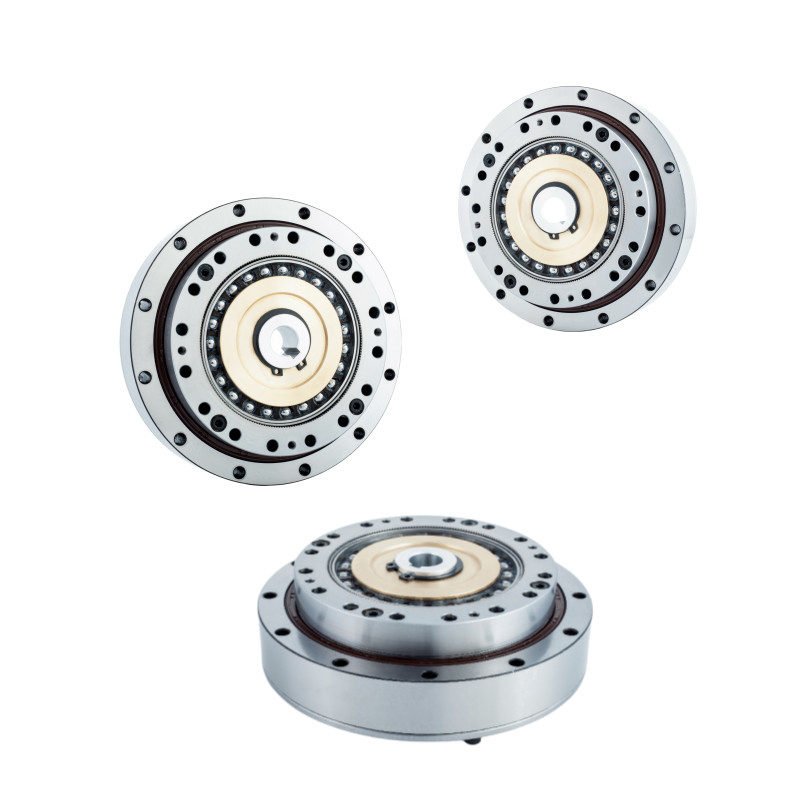

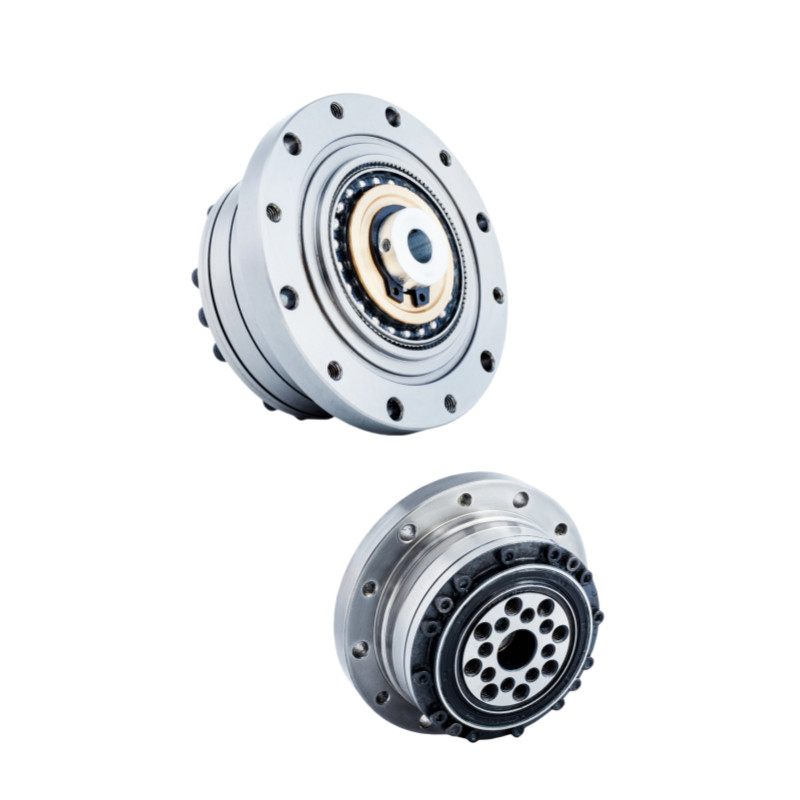

30% خفيف الموازنة المقللة العجلات خفيف موجة الإجهاد
خفض الهارموني من سلسلة LSN مثالي للتطبيقات التي يكون فيها الوزن عاملًا حاسمًا ، ولكن هناك حاجة إلى عزم دوران عالية وصفر رد فعل.LSN - 25 - XX - U - II هو مجموعة معدات العجلات المكونة ذات العزم العكسي العالي جنبا إلى جنب مع محامل خروجي للوصلة الصلبة الدقيقةإنه حل رقيق للغاية وقوي وسهل الاستخدام لرأس التروس. وهو متوفر في 5 أحجام بنسب 50: 1 إلى 120:1.
كيف يعمل
فليكس سبلاين أصغر قليلاً في القطر ولها أسنان أقل من السبلاين الدائري.الشكل الإهليلجي لمولد الموجة يسبب أسنان Flexspline للانخراط في دائرية Spline في منطقتين متعارضتين على طول المحور الرئيسي للخزقفي كل 180 درجة من الدوران في اتجاه عقارب الساعة من مولد الموجة أسنان Flexspline تقدم في اتجاه عقارب الساعة عن طريق أسنان واحدة فيما يتعلق بالخط الدائري.كل دوران كامل في اتجاه عقارب الساعة من مولد الموجات يؤدي إلى تحرك Flexspline ضد عقارب الساعة عن طريق اثنين من الأسنان من موقعه الأصلي بالنسبة للقاعدة الدائرية.
|
الخصائص الرئيسية
|
المزايا
يتم تحقيق هيكل خفيف الوزن من خلال تصميم محسّن واستخدام مواد عالية الجودة، مما يؤدي إلى خفض كبير بنسبة 30٪ في وزن المنتج.
هيكل برميل قياسي على شكل كوب للعجلة المرنة ، جنبا إلى جنب مع محامل الصلبة الكاملة.
باستخدام عملية المعالجة الحرارية CMP التي تم تطويرها بنفسه ، يضمن تصميم ملف تعريف الأسنان LS طحنًا دقيقًا بدقة مسار 1um.
التصميم الهيكلي المدمج والمختصر، مع صفر رد فعل، الاتصال المباشر بالمحرك، والتركيب المريح.
المدخلات والمخرجات ذات المحور
دقة وضعية ممتازة وتكرارية.
ورقة المواصفات
| النموذج | نسبة التخفيض | عزم دوران اسمي عند مدخل 2000r/min | عزم دوران ذروة مسموح به عند البدء والتوقف | القيمة القصوى المسموح بها لمتوسط عزم الدوران | أقصى عزم دوران مؤقت مسموح به | الحد الأقصى المسموح به لسرعة الدوران | متوسط سرعة الدوران المسموح بها | رد فعل عنيف | الوزن | عمر التصميم | ||||
| الدهون | الدهون | |||||||||||||
| Nm | كغافم | Nm | كغافم | Nm | كغافم | Nm | كغافم | r/min | r/min | القوس الثاني | كيلوغرام | ساعة | ||
| 25 | 50 | 39 | 4 | 98 | 10 | 55 | 5.6 | 186 | 19 | 5600 | 3500 | ≤20 | 1.14 | 10000 |
| 80 | 63 | 6.4 | 137 | 14 | 87 | 8.9 | 255 | 26 | 15000 | |||||
| 100 | 67 | 6.8 | 157 | 16 | 108 | 11 | 284 | 29 | 15000 | |||||
| 120 | 67 | 6.8 | 167 | 17 | 108 | 11 | 304 | 31 | 15000 | |||||
الرسم
|
الخصائص الرئيسية لـ LSN - II Modell 25 Harmonic Reudcer | |||
| المنتج | وحدات القيادة الهارمونية للنموذج 25 | |||
|
المكونات
|
مولد الموجات، خط المرن، خط دائري | |||
|
نسبة التخفيض
|
50:1، 80:1، 100:1، 120:1 | |||
|
رد فعل عنيف
|
أقل من 20 ثانية قوس | |||
|
متوسط سرعة الإدخال
|
3500 دورة/دقيقة | |||
|
سرعة الإدخال القصوى
|
5600 دورة/دقيقة | |||
|
الحياة المصممة
|
15000 ساعة | |||
|
النموذج
|
25 | |||
|
الوزن
|
1.14 كجم | |||
| الضمان | سنة واحدة | |||
التطبيقات
|
|
|
| الروبوتات الصناعية | الروبوتات البشرية | نصف موصل |
