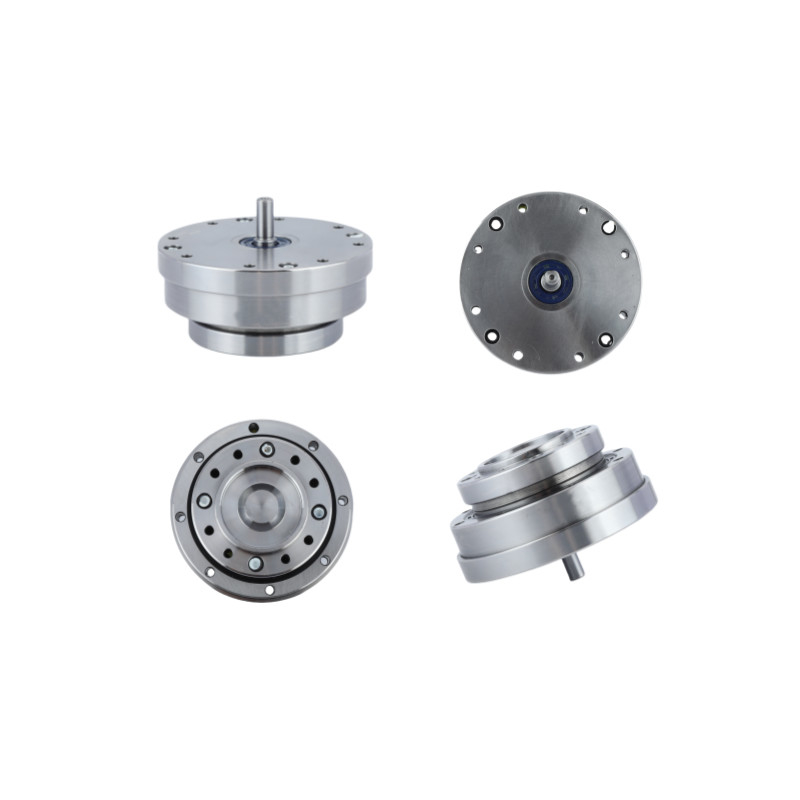

عزم الدوران القصوى نموذج 40 علبة التروس الارتباطية المغلقة
وصف المنتج
الحدّيات الهارمونية هي في فئة خاصة بها عندما يتعلق الأمر بالتحكم بالحركة ونقل الطاقة الميكانيكية.
تقدم أدوات تخفيف موجات التوتر مزايا مثل نسب تخفيض عالية في مرحلة واحدة ، صفر رد فعل ، ودقة عالية لا يمكن المساواة بها بواسطة قطارات التروس التقليدية.
تستخدم أدوات موجة الإجهاد مرونة المعدن. تتكون أدوات الاختزال الهارمونية من ثلاثة مكونات أساسية: مولد موجة ، و spline flex ، و spline دائرية.
هذا البناء البسيط من ثلاثة عناصر جنبا إلى جنب مع مبدأ التشغيل الفريد يسمح بنسبة تخفيض عالية للغاية في حزمة صغيرة جدا وخفيفة الوزن.لا يختلف حجم أو وزن المعدات مع نسبة التخفيضالخصائص عالية الأداء من هذه التكنولوجيا التروس بما في ذلكصفر رد فعل، عزم دوران عال، حجم صغير، دقة وضع ممتازة ويمكن تكرارها كلها نتيجة مباشرة لمبدأ التشغيل الفريد.
كيف يعمل
فليكس سبلاين أصغر قليلاً في القطر ولها أسنان أقل من السبلاين الدائري.الشكل الإهليلجي لمولد الموجة يسبب أسنان Flexspline للانخراط في دائرية Spline في منطقتين متعارضتين على طول المحور الرئيسي للخزقفي كل 180 درجة من الدوران في اتجاه عقارب الساعة من مولد الموجة أسنان Flexspline تقدم في اتجاه عقارب الساعة عن طريق أسنان واحدة فيما يتعلق بالخط الدائري.كل دوران كامل في اتجاه عقارب الساعة من مولد الموجات يؤدي إلى تحرك Flexspline ضد عقارب الساعة عن طريق اثنين من الأسنان من موقعه الأصلي بالنسبة للقاعدة الدائرية
جدول المعلمات المسموح بها
| النموذج | نسبة التخفيض | عزم دوران اسمي عند مدخل 2000r/min | عزم دوران ذروة مسموح به عند البدء والتوقف | القيمة القصوى المسموح بها لمتوسط عزم الدوران | أقصى عزم دوران مؤقت مسموح به | الحد الأقصى المسموح به من سرعة الدوران (Grease) | متوسط سرعة الدوران المسموح بها ((الزيت) | رد فعل عنيف | الوزن | عمر التصميم | ||||
| Nm | كغافم | Nm | كغافم | Nm | كغافم | Nm | كغافم | r/min | r/min | القوس الثاني | كيلوغرام | ساعة | ||
| 32 | 50 | 99 | 10 | 281 | 29 | 140 | 14 | 497 | 51 | 4800 | 3500 | ≤20 | 4 | 10000 |
| 80 | 153 | 16 | 395 | 40 | 217 | 22 | 738 | 75 | 15000 | |||||
| 100 | 178 | 18 | 433 | 44 | 281 | 29 | 841 | 86 | 15000 | |||||
| 120 | 178 | 18 | 459 | 47 | 281 | 29 | 892 | 91 | 15000 | |||||
صور مفصلة
| الخصائص الرئيسية لوحدات التروس الهارمونية LHT - IV النموذج 40 | |||
| المنتج | النموذج 40 خفض موجة الإجهاد | ||
|
المكونات
|
مولد الموجات، خط المرن، خط دائري | ||
|
نسبة التخفيض
|
50:1، 80:1، 100:1، 120:1 | ||
|
رد فعل عنيف
|
أقل من 20 ثانية قوس | ||
|
متوسط سرعة الإدخال
|
4000 دورة/دقيقة | ||
|
سرعة الإدخال القصوى
|
3000 دورة/دقيقة | ||
|
الحياة المصممة
|
15000 ساعة | ||
|
النموذج
|
40 | ||
|
الوزن
|
7 كجم | ||
| الضمان | سنة واحدة | ||
| التطبيق | آلات المعالجة، نظام القياس والتحليل والاختبار، الروبوتات | ||
التطبيقات
|
|
|
| الروبوتات الصناعية | الأجهزة الطبية | الروبوتات البشرية |
|
|
|
| آلات البصرية | نصف موصل | الفضاء الجوي |
