مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
LHT-32-XX-U-IV
وصف المنتج
الحدّيات الهارمونية هي في فئة خاصة بها عندما يتعلق الأمر بالتحكم بالحركة ونقل الطاقة الميكانيكية.
تقدم أدوات تخفيف موجات التوتر مزايا مثل نسب تخفيض عالية في مرحلة واحدة ، صفر رد فعل ، ودقة عالية لا يمكن المساواة بها بواسطة قطارات التروس التقليدية.
تستخدم أدوات موجة الإجهاد مرونة المعدن. تتكون أدوات الاختزال الهارمونية من ثلاثة مكونات أساسية: مولد موجة ، و spline flex ، و spline دائرية.
كيفية عملها
فليكس سبلاين أصغر قليلاً في القطر ولها أسنان أقل من السبلاين الدائري.الشكل الإهليلجي لمولد الموجة يسبب أسنان Flexspline للانخراط في دائرية Spline في منطقتين متعارضتين على طول المحور الرئيسي للخزقفي كل 180 درجة من الدوران في اتجاه عقارب الساعة من مولد الموجة أسنان Flexspline تقدم في اتجاه عقارب الساعة عن طريق أسنان واحدة فيما يتعلق بالخط الدائري.كل دوران كامل في اتجاه عقارب الساعة من مولد الموجات يؤدي إلى تحرك Flexspline ضد عقارب الساعة عن طريق اثنين من الأسنان من موقعه الأصلي بالنسبة للقاعدة الدائرية
المواصفات
| النموذج | نسبة التخفيض | عزم دوران اسمي عند مدخل 2000r/min | عزم دوران ذروة مسموح به عند البدء والتوقف | القيمة القصوى المسموح بها لمتوسط عزم الدوران | أقصى عزم دوران مؤقت مسموح به | الحد الأقصى المسموح به من سرعة الدوران (Grease) | متوسط سرعة الدوران المسموح بها ((الزيت) | رد فعل عنيف | الوزن | عمر التصميم | ||||
| Nm | كغافم | Nm | كغافم | Nm | كغافم | Nm | كغافم | r/min | r/min | القوس الثاني | كيلوغرام | ساعة | ||
| 32 | 50 | 99 | 10 | 281 | 29 | 140 | 14 | 497 | 51 | 4800 | 3500 | ≤20 | 4 | 10000 |
| 80 | 153 | 16 | 395 | 40 | 217 | 22 | 738 | 75 | 15000 | |||||
| 100 | 178 | 18 | 433 | 44 | 281 | 29 | 841 | 86 | 15000 | |||||
| 120 | 178 | 18 | 459 | 47 | 281 | 29 | 892 | 91 | 15000 | |||||
الرسومات

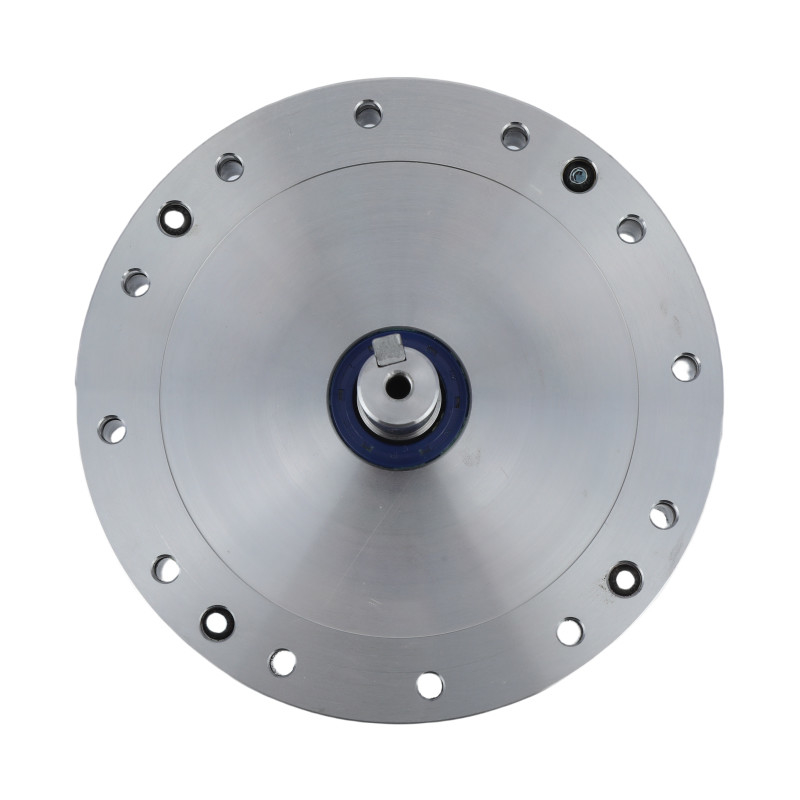

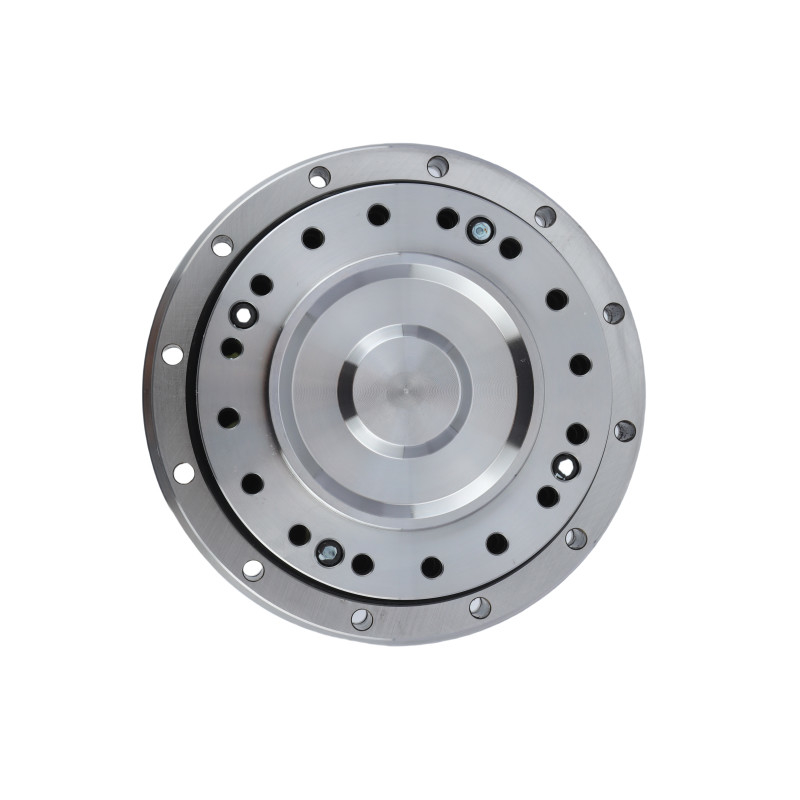

صور مفصلة
| الخصائص الرئيسية لوحدات التروس الهارمونية LHT - IV النموذج 32 | |||
| المنتج | النموذج 32 المحرك الهارموني | ||
|
المكونات
|
مولد الموجات، خط المرن، خط دائري | ||
|
نسبة التخفيض
|
50:1، 80:1، 100:1، 120:1 | ||
|
رد فعل عنيف
|
أقل من 20 ثانية قوس | ||
|
متوسط سرعة الإدخال
|
4800 دورة/دقيقة | ||
|
سرعة الإدخال القصوى
|
3500 دورة/دقيقة | ||
|
الحياة المصممة
|
15000 ساعة | ||
|
النموذج
|
32 | ||
|
الوزن
|
4 كجم | ||
| الضمان | سنة واحدة | ||
التطبيقات
|
|
|
| الروبوتات الصناعية | الروبوتات البشرية | نصف موصل |
