مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
LHT-25-XX-U-IV
وصف المنتج
الحدّيات الهارمونية هي في فئة خاصة بها عندما يتعلق الأمر بالتحكم بالحركة ونقل الطاقة الميكانيكية.
تقدم أدوات تخفيف موجات التوتر مزايا مثل نسب تخفيض عالية في مرحلة واحدة ، صفر رد فعل ، ودقة عالية لا يمكن المساواة بها بواسطة قطارات التروس التقليدية.
تستخدم أدوات موجة الإجهاد مرونة المعدن. تتكون أدوات الاختزال الهارمونية من ثلاثة مكونات أساسية: مولد موجة ، و spline flex ، و spline دائرية.
جدول المعلمات المسموح بها
| النموذج | نسبة التخفيض | عزم دوران اسمي عند مدخل 2000r/min | عزم دوران ذروة مسموح به عند البدء والتوقف | القيمة القصوى المسموح بها لمتوسط عزم الدوران | أقصى عزم دوران مؤقت مسموح به | الحد الأقصى المسموح به من سرعة الدوران (Grease) | متوسط سرعة الدوران المسموح بها ((الزيت) | رد فعل عنيف | الوزن | عمر التصميم | ||||
| Nm | كغافم | Nm | كغافم | Nm | كغافم | Nm | كغافم | r/min | r/min | القوس الثاني | كيلوغرام | ساعة | ||
| 25 | 50 | 51 | 5.2 | 127 | 13 | 72 | 7.3 | 242 | 25 | 5600 | 3500 | ≤20 | 1.99 | 10000 |
| 80 | 82 | 8.4 | 178 | 18 | 113 | 12 | 332 | 34 | 15000 | |||||
| 100 | 87 | 8.9 | 204 | 21 | 140 | 14 | 369 | 38 | 15000 | |||||
| 120 | 87 | 8.9 | 217 | 22 | 140 | 14 | 395 | 40 | 15000 | |||||
الرسومات

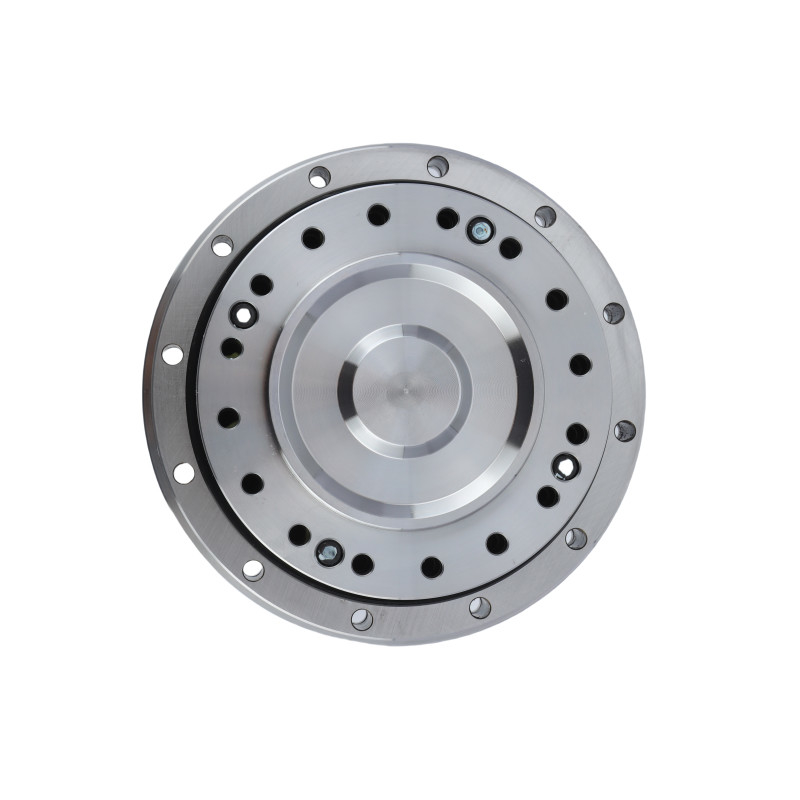

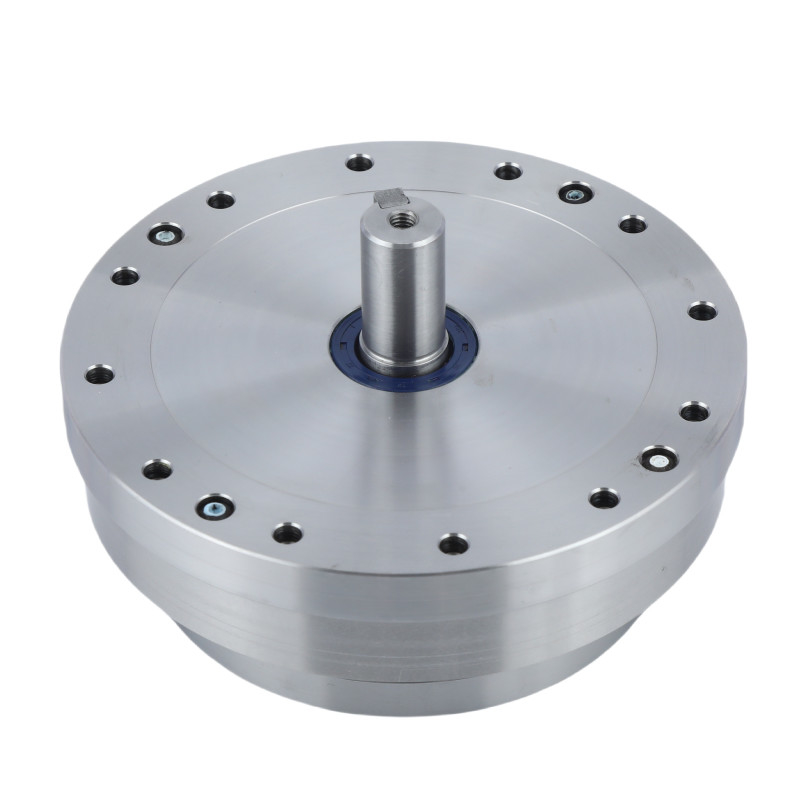

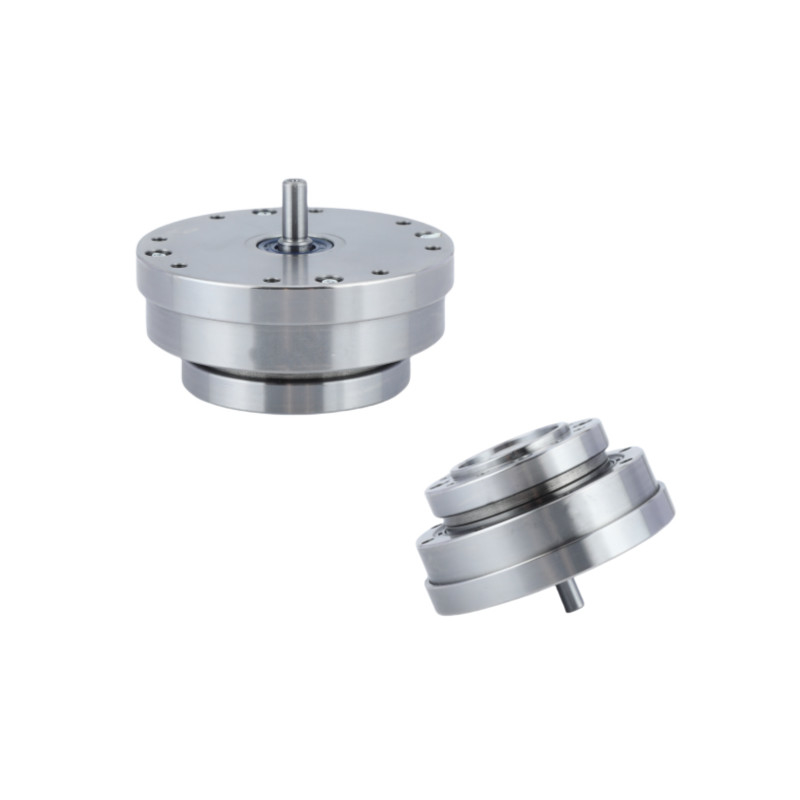

صور مفصلة
| الخصائص الرئيسية لوحدات التروس الهارمونية LHT - IV النموذج 25 | |||
| المنتج | النموذج 25 المحرك الهارموني | ||
|
المكونات
|
مولد الموجات، خط المرن، خط دائري | ||
|
نسبة التخفيض
|
50:1، 80:1، 100:1، 120:1 | ||
|
رد فعل عنيف
|
أقل من 20 ثانية قوس | ||
|
متوسط سرعة الإدخال
|
5600 دورة/دقيقة | ||
|
سرعة الإدخال القصوى
|
3500 دورة/دقيقة | ||
|
الحياة المصممة
|
15000 ساعة | ||
|
النموذج
|
25 | ||
|
الوزن
|
1.99 كجم | ||
| الضمان | سنة واحدة | ||
التطبيقات
|
|
|
| الروبوتات الصناعية | الفضاء الجوي | آلات CNC |
