مكان المنشأ:
الصين
اسم العلامة التجارية:
Giant Precision
إصدار الشهادات:
ISO9001
رقم الموديل:
LHT-20-XX-U-IV
معدات التروس المتحركة الارتباطية المختومة الدقيقة الممتازة
وصف المنتج
تستخدم أدوات موجة الإجهاد مرونة المعدن. تتكون أدوات الاختزال الهارمونية من ثلاثة مكونات أساسية: مولد موجة ، و spline flex ، و spline دائرية.
الإصدارات الأكثر تعقيداً لديها عنصر رابع يستخدم عادةً لتقصير الطول الكلي أو لزيادة خفض العجلات داخل قطر أصغر ، ولكن لا يزال يتبع نفس المبادئ الأساسية.
تقدم أدوات تخفيف موجات التوتر مزايا مثل نسب تخفيض عالية في مرحلة واحدة ، صفر رد فعل ، ودقة عالية لا يمكن المساواة بها بواسطة قطارات التروس التقليدية.
|
المكونات
1.يتكون مولد الموجات من محرك موجات التوتر من محامل كرة رقيق مصمم خصيصًا يتم تركيبه على محور بيضاوي. 2.فليكس سبلاين هو كوب أسطواني رقيق مصنوع من الفولاذ اللاصق مع أسنان خارجية على الطرف المفتوح من الكوب. فليكس سبلاين متوافق إشعاعيًا ولكنه صلب جدًا من الناحية الالتواءية. 3.الخيط الدائري هو حلقة صلبة مع أسنان داخلية. عندما يتم تجميع العدادات ، فإنه يشارك أسنان الخيط المرن عبر المحور الرئيسي لإهالة مولد الموجات. |
جدول المعلمات المسموح بها
| النموذج | نسبة التخفيض | عزم دوران اسمي عند مدخل 2000r/min | عزم دوران ذروة مسموح به عند البدء والتوقف | القيمة القصوى المسموح بها لمتوسط عزم الدوران | أقصى عزم دوران مؤقت مسموح به | الحد الأقصى المسموح به من سرعة الدوران (Grease) | متوسط سرعة الدوران المسموح بها ((الزيت) | رد فعل عنيف | الوزن | عمر التصميم | ||||
| Nm | كغافم | Nm | كغافم | Nm | كغافم | Nm | كغافم | r/min | r/min | القوس الثاني | كيلوغرام | ساعة | ||
| 20 | 50 | 33 | 3.3 | 73 | 7.4 | 44 | 4.5 | 127 | 13 | 6500 | 3500 | ≤20 | 1.29 | 10000 |
| 80 | 44 | 4.5 | 96 | 9.8 | 61 | 6.2 | 165 | 17 | 15000 | |||||
| 100 | 52 | 5.3 | 107 | 10.9 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 120 | 52 | 5.3 | 113 | 11.5 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 160 | 52 | 5.3 | 120 | 12.2 | 64 | 6.5 | 191 | 20 | 15000 | |||||

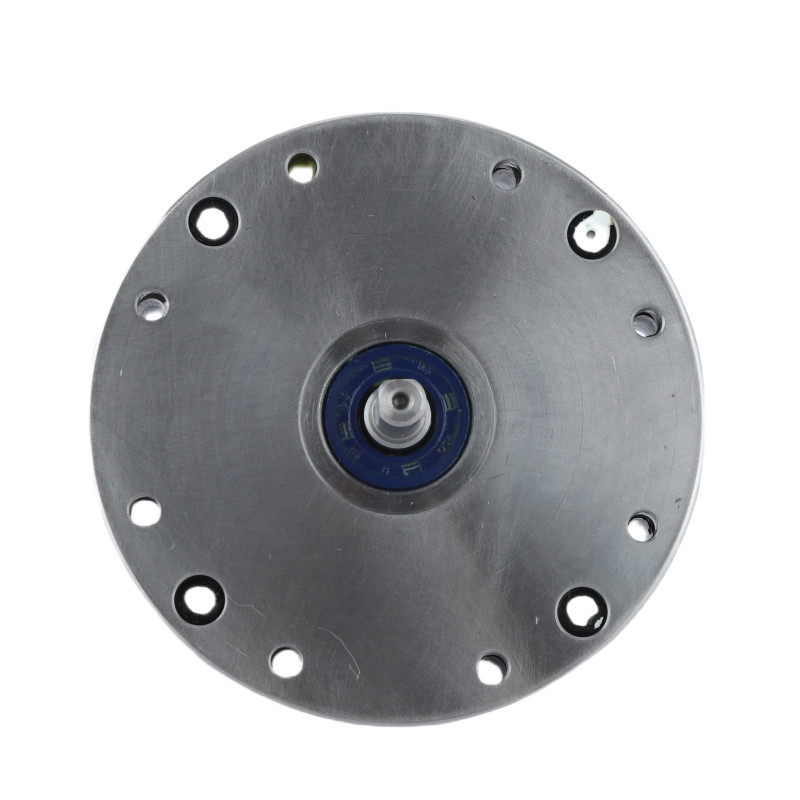

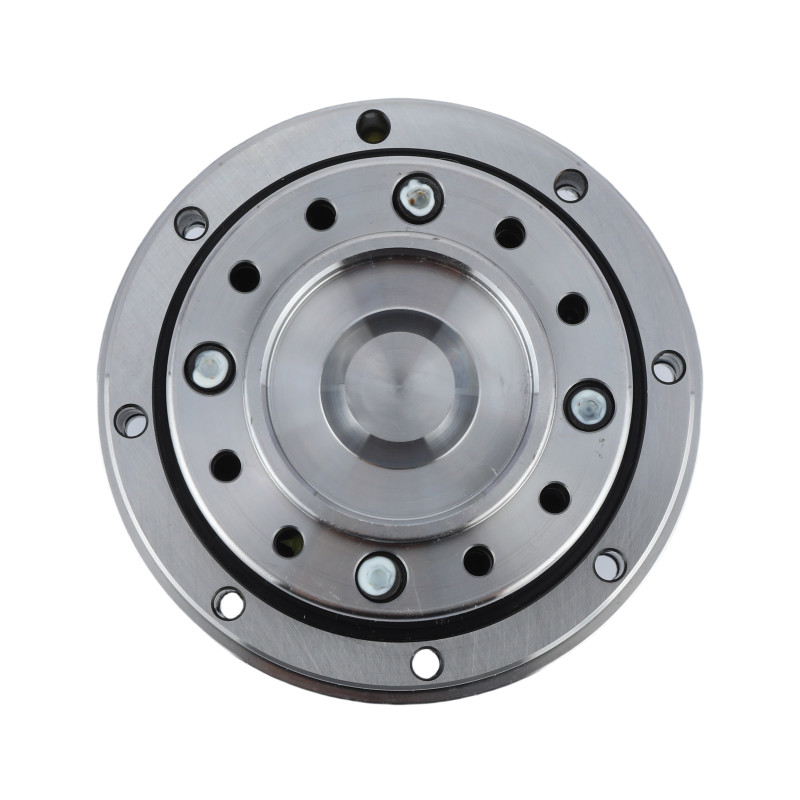

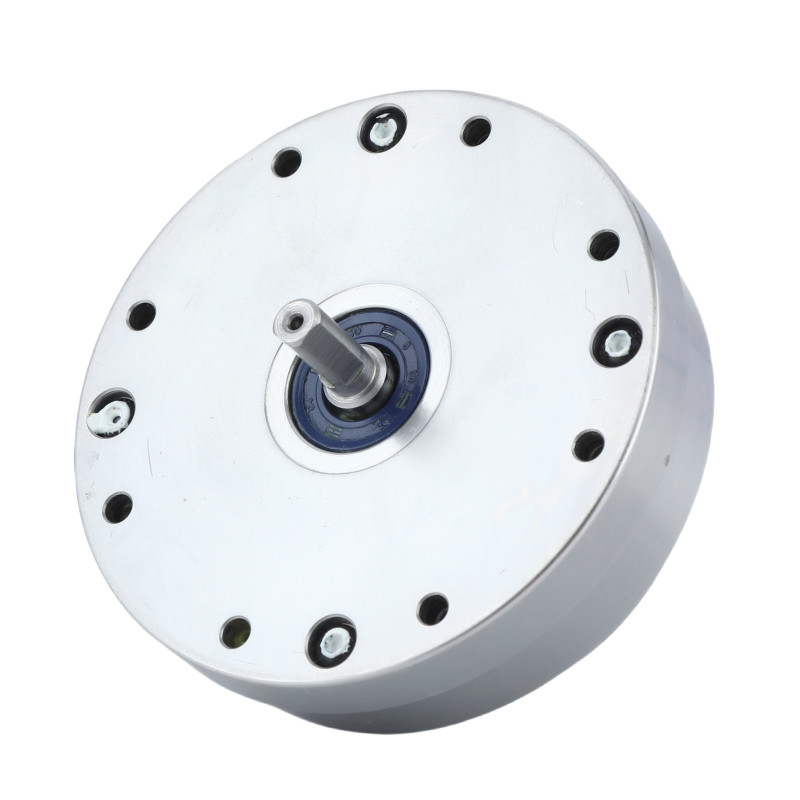

صور مفصلة
| الخصائص الرئيسية لوحدات التروس الهارمونية LHT - IV النموذج 20 | |||
| المنتج | النموذج 20 المحرك الهارموني | ||
|
المكونات
|
مولد الموجات، خط المرن، خط دائري | ||
|
نسبة التخفيض
|
50:1، 80:1، 100:1، 120:1، 160:1 | ||
|
رد فعل عنيف
|
أقل من 20 ثانية قوس | ||
|
متوسط سرعة الإدخال
|
6500 دورة/دقيقة | ||
|
سرعة الإدخال القصوى
|
3500 دورة/دقيقة | ||
|
الحياة المصممة
|
15000 ساعة | ||
|
النموذج
|
20 | ||
|
الوزن
|
1.29 كجم | ||
| الضمان | سنة واحدة | ||
التطبيقات
|
|
|
| الروبوتات الصناعية | الأجهزة الطبية | الروبوتات البشرية |
|
|
|
| آلات البصرية | الفضاء الجوي | نظم التصنيع |
